GPS天线的分类介绍及应用

GPS天线的种类

1.从极化方法上GPS天线分成竖直极化和圆形极化。

以现在技术性，竖直极化效果不如环形极化。因此除了突发情况，GPS天线都是采用环形极化和线形极化。

2.从摆放方法上GPS天线分成内嵌天线和外接天线。

天线的安装部位也是十分关键。初期GPS手持终端大多采用外翘式天线，这时天线与整个设备内部结构基本上防护，EMI基本不并对产生影响，收星效果不错。后来随着微型化时尚潮流，GPS天线大多采用内嵌。这时天线务必在大多数金属材料元器件上边，壳内须电镀工艺并保持良好接地装置，避开EMI干扰信号，例如CPU，SDRAM，SD卡，晶振电路，DC/DC。车载式GPS的使用会越来越广泛。而汽车外壳，尤其是汽车防爆膜会GPS信号产生严重的阻拦。一个带磁石（能吸附到顶棚）的外置天线针对车载式GPS而言是很有必要的。

3.从供电系统层面又分为有源和无源。

外挂式GPS为有源天线，比如华信天线的GPS外挂式天线基本就归属于有源天线。那无源天线就是不含LNA放大仪，仅仅天线本身。

GPS天线的功效：

将通信卫星出的无线电波转化成电流量，因为GPS信号是圆极化波，因此全部的天线全是圆极化工作模式。GPS天线按部位分成内嵌和外接天线，在其中内嵌天线又分为无源天线和有源天线。

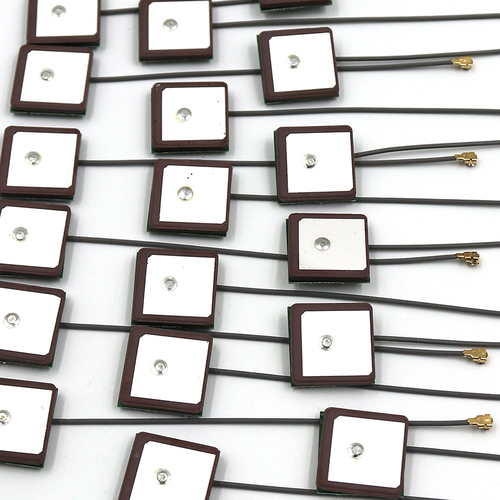

1、无源天线

如平台式天线，通常是瓷器物质，基本上都是方形型设计，规格有25*25到12*12MM，面积越大，共震频率越高，因为不必电源供应，也叫做无源天线。

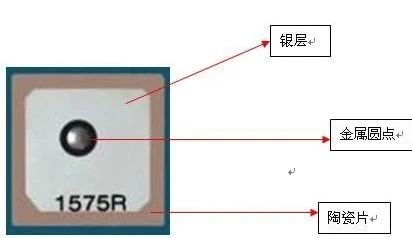

银层：

瓷器天线表面银层可以影响天线的固有频率,最理想的频段是1574.42MHZ,在空间生产过程中可以调节银面样子来电台广播点.

陶瓷板：

陶瓷粉末的好与坏和烧结法直接关系它的性能,目前市面上的陶瓷板规格主要包括25*25,18*18,15*15 12*12等.陶瓷板的面积越大,共震的频率越高.

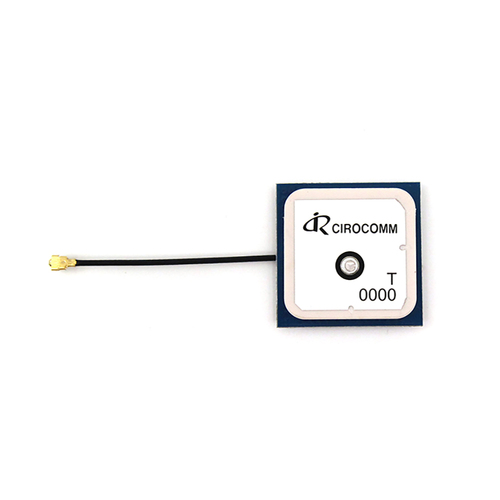

2、有源天线

简单的说就是要供电的天线控制模块,是通过瓷器天线、LNA（低噪音信号控制模块）、电缆线、连接头构成、外加一个密封性防水圈。

LNA：

是把信号放大和过滤，前面LNA的增益必须配合后续LNA的增益，GSC3F（SIRF企业产品）规定信号的输入前总增益不能超过29DB，不然信号造成过于饱和自激振荡。

电缆线：

挑选上要求匹配电阻，特性阻抗一般为50Ω。

有源天线的特征：高增益、抗干扰能力强，怎么选择用有源天线或是无源天线呢？

A、假如处理芯片里有LNA，建议使用无源，如果无，则需要有源天线，关键在于芯片天线键入脚能否防爆开关

B、有源天线大，能做外置天线。

3、螺旋天线

是由4条特殊弯曲金属框构成，无需任何接地装置，具备微波加热天线和垂直天线的特点，使天线一切方位都是有3DB的增益，具备360多度接受水平。

螺旋天线特性：

A、如果地面干扰信号比较多，不适感运用，由于天线有全方向接受水平，会把干扰信号的信号也变大，扰乱了通讯卫星信号。

B、现今螺旋式天线引入了巴仑电源电路，提升了抗干扰能力，可是性价比不高。

GPS天线主要参数（有源天线）

A、输出功率：1575.42MHZ（可偏2M）

B、键入组抗：50Ω

C、VSWR小于等于1。5

D、网络带宽：正负极5MHZ

E、增益：26DBM

F、躁声值：1.5DB

GPS天线的接口

SMA，也叫反极性公头，便是内有螺牙，中间接触点为针，这是最常用的，标准化的SMA插口是有两个元器件组成用，一公一母，如公的插口是螺纹 针，那样母插口就需要管螺纹 孔GPS天线种类和特性焊在电脑主板

上（母电源插座），接天线（公天线）还有一种叫RP-SMA，是和上边反过来，这是管螺纹 针，螺纹 孔。
