GNSS扼流圈天线详解

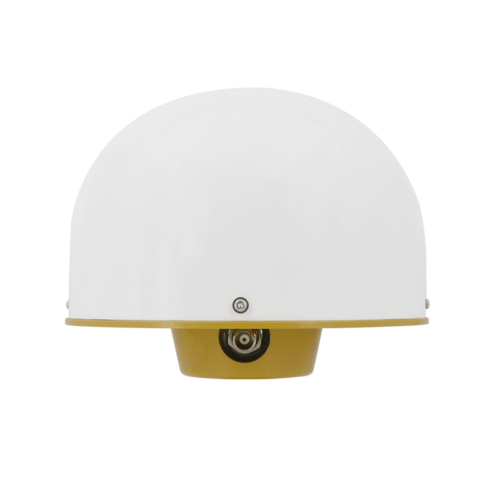

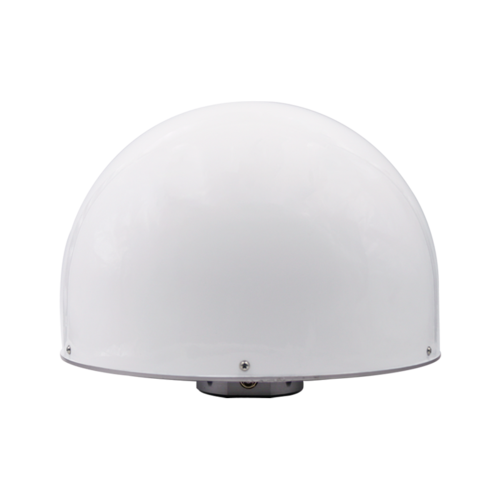

                     （北天GNSS扼流圈天线GPS北斗高精度RTK四星全频CORS站基站BT-184，BT-380B）

GNSS扼流圈天线详解

GNSS扼流圈天线（Choke Ring GNSS Antenna）是一种特殊设计的天线，旨在接收全球导航卫星系统（GNSS）信号，同时抑制多路径干扰和电磁干扰，从而提高信号接收的质量和定位精度。扼流圈结构由多个同心的导电环组成，环与环之间有特定的间隙，这种设计能够有效阻挡来自地面和其他物体的反射信号。

工作原理

扼流圈的主要功能是通过其特殊的几何结构和材料属性，形成一个屏蔽层，以过滤掉不必要的信号反射和干扰。具体来说，扼流圈通过以下方式工作：

多路径干扰抑制：多路径干扰是由于GNSS信号在到达接收天线前被地面或其他物体反射造成的。扼流圈能够有效减少这些反射信号进入天线，从而提高定位精度。

电磁干扰屏蔽：在天线周围形成一个电磁屏蔽层，阻挡外界的电磁噪声和干扰，确保接收信号的纯净性和强度。

扼流圈GNSS天线的结构特点

多层同心环设计：扼流圈通常由多个同心环组成，每个环之间有一定的间隙，形成一个复杂的过滤网络。

高导电材料：扼流圈材料通常选用高导电性材料，如铝合金或铜，以保证**的电磁屏蔽效果。

防水防尘设计：为了适应户外复杂的工作环境，扼流圈天线通常具备良好的防水防尘性能，能够在各种恶劣天气条件下稳定工作。

技术参数

频段支持：L1、L2、L5等多个频段，支持GPS、GLONASS、BeiDou、Galileo等多种卫星导航系统。

增益：通常具有较高的天线增益（dBi），增强信号接收能力。

轴比：低轴比，增强信号的极化纯度和接收质量。

阻抗：通常为50欧姆，确保与大多数GNSS接收设备的兼容性。

驻波比：低驻波比（VSWR），减少信号反射和损耗，提高接收效率。

应用领域

地质勘测和工程测量：需要高精度定位的地质勘测和工程测量工作中，GNSS扼流圈天线能够提供亚米级甚至更高精度的定位数据。

科学研究：在大地测量、地球物理研究、气象监测等领域，扼流圈天线用于接收高精度的GNSS数据，支持科学研究和数据分析。

基准站：GNSS基准站使用扼流圈天线作为接收设备，提供高精度的位置信息，用于差分定位和实时动态定位（RTK）服务。

智能交通和自动驾驶：在自动驾驶汽车和智能交通系统中，GNSS扼流圈天线用于提供高精度的位置信息，确保车辆和系统的准确导航。

航空航天：用于航空航天器的导航和定位，确保飞行器的轨迹精确和安全。

市场前景

随着高精度定位需求的不断增加，特别是在自动驾驶、无人机、精准农业、智能交通等新兴领域，GNSS扼流圈天线的市场需求也在不断增长。其在提升定位精度、增强信号质量和抗干扰能力方面的优势，使其在多个领域中具有广泛的应用前景和重要的市场价值。

总结

GNSS扼流圈天线通过其独特的设计和**的性能，在高精度定位和导航应用中发挥着重要作用。其在多路径干扰抑制、电磁干扰屏蔽以及支持多频段信号接收等方面的显著优势，使其成为高精度定位领域中的关键设备。随着技术的不断进步和应用领域的拓展，GNSS扼流圈天线的市场前景将更加广阔。
