GNSS天线线材的精准分辨之道

GNSS天线线材的精准分辨之道

全球导航卫星系统（GNSS）在众多领域有着广泛应用，而GNSS天线线材作为连接 GNSS 天线与接收机的关键部件，其性能直接影响着 GNSS 系统的定位精度和稳定性。准确分辨 GNSS 天线线材对于确保 GNSS 系统的正常运行和优化性能至关重要。以下从多个方面介绍 GNSS 天线线材的分辨方法。

一、材质分辨

1.纯铜线材：纯铜具有出色的导电性能，电阻小，能够有效减少信号在传输过程中的损耗，保证 GNSS 信号的高质量传输。纯铜线材质地柔软，便于弯曲和安装，但成本相对较高。在对信号质量要求较高的高精度 GNSS 定位应用中，如测绘、航空航天等领域，纯铜线材是常用的选择。例如，在高精度的地质勘探中，纯铜线材能够确保 GNSS 天线接收的微弱信号稳定传输，为勘探工作提供准确的位置信息。

2.铜包铝线材：铜包铝线材以铝为芯，表面包覆一层铜。这种线材重量轻，成本相对较低，但导电性能略逊于纯铜线材。由于铝的电阻率较高，信号在传输过程中会有一定的损耗。在一些对成本较为敏感，且对信号质量要求不是极高的 GNSS 应用中，如普通的车载导航、消费级手持 GNSS 设备等，铜包铝线材可能会被采用。不过，需要注意的是，铜包铝线材的抗氧化性能相对较弱，在使用过程中要注意防护。

3.镀银铜线：镀银铜线在铜导线表面镀上一层银，银的导电性能**，能够进一步降低信号传输损耗，提高信号的传输速度和稳定性。镀银铜线常用于对信号传输质量要求极高的 GNSS 应用，如高端的卫星通信、军事导航等领域。虽然镀银铜线性能优越，但成本较高，且镀银层容易受到磨损和氧化，在使用和储存时需要特别注意。

二、结构分辨

1.单芯线：单芯 GNSS 天线线材由一根导线组成，结构简单。单芯线通常具有较好的柔韧性，便于安装和布线。然而，单芯线的抗干扰能力相对较弱，在复杂的电磁环境中，容易受到外界干扰信号的影响。单芯线适用于一些对电磁干扰不太敏感、信号传输距离较短的 GNSS 应用场景，如小型室内 GNSS 设备的连接。

2.多芯线：多芯 GNSS 天线线材由多根导线组成，常见的有绞合多芯线和编织多芯线。绞合多芯线将多根导线绞合在一起，增加了线材的柔韧性和机械强度，同时也在一定程度上提高了抗干扰能力。编织多芯线则是将多根导线编织成网状结构，具有更好的屏蔽效果，能够有效抵御外界电磁干扰，适用于在复杂电磁环境下工作的 GNSS 设备，如室外的 GNSS 基站天线连接。

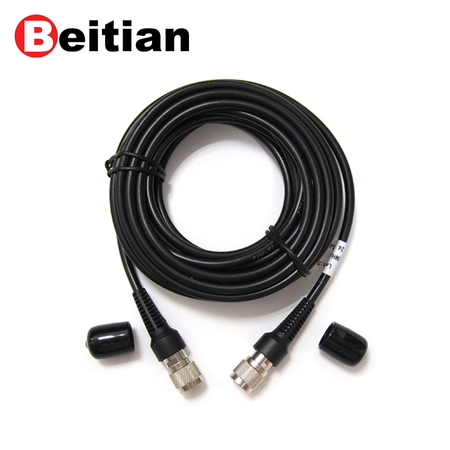

3.同轴电缆：同轴电缆是 GNSS 天线线材中最常用的类型之一，由内导体、绝缘层、外导体（屏蔽层）和外护套组成。同轴电缆的屏蔽层能够有效屏蔽外界电磁干扰，保证信号的稳定传输。根据不同的应用需求，同轴电缆有不同的规格和型号，如 50Ω 和 75Ω 的同轴电缆。50Ω 同轴电缆常用于无线通信和 GNSS 系统中，而 75Ω 同轴电缆则在一些有线电视和视频传输中较为常见。在 GNSS 应用中，选择合适规格的同轴电缆对于保证信号的传输质量至关重要。

三、性能参数分辨

1.特性抗阻：特性阻抗是 GNSS 天线线材的重要性能参数之一，它反映了线材对信号的匹配程度。如果线材的特性阻抗与 GNSS 天线和接收机的阻抗不匹配，会导致信号反射，降低信号传输效率。常见的 GNSS 天线线材特性阻抗为 50Ω，在选择线材时，应确保其特性阻抗与设备的阻抗相匹配，以实现**的信号传输效果。

2.衰减：衰减是指信号在传输过程中由于线材的电阻、电容、电感等因素导致的信号强度减弱。不同材质和规格的 GNSS 天线线材具有不同的衰减特性。一般来说，纯铜线材的衰减较小，而铜包铝线材的衰减相对较大。在实际应用中，应根据信号传输距离和对信号强度的要求选择合适的线材，以减少信号衰减对 GNSS 系统性能的影响。

3.屏蔽效能：屏蔽效能是衡量 GNSS 天线线材抗干扰能力的重要指标。良好的屏蔽性能能够有效防止外界电磁干扰进入线材，保证信号的纯净度。编织多芯线和同轴电缆通常具有较高的屏蔽效能，适用于在强电磁环境下工作的 GNSS 设备。在选择线材时，可以通过查看产品规格或进行实际测试来了解其屏蔽效能。

四、外观标识分辨

1.线材外皮标识：正规的 GNSS 天线线材通常会在其外皮上标注相关信息，如品牌、型号、规格、特性阻抗等。通过查看线材外皮标识，可以初步了解线材的基本信息，判断其是否符合应用需求。例如，线材外皮上标注的 “50Ω” 表示该线材的特性阻抗为 50Ω，“RG-58” 表示该线材的型号。

2.颜色标识：一些 GNSS 天线线材可能会采用颜色编码来区分不同的规格和用途。例如，某些厂家可能会使用特定颜色的外皮来标识不同特性阻抗或材质的线材。虽然颜色标识不是绝对的分辨依据，但可以作为辅助参考，帮助快速识别线材的大致类型。

准确分辨 GNSS 天线线材需要综合考虑材质、结构、性能参数和外观标识等多个方面。通过正确分辨和选择合适的 GNSS 天线线材，可以确保 GNSS 系统的稳定运行和高精度定位，满足不同应用场景的需求。
