GNSS 接收机外壳波纹状设计：功能优化的智慧结晶

一、引言：藏在细节里的设计密码

你是否留意过手中的 GNSS 接收机、车载导航终端或是户外勘测设备？它们的外壳往往并非光滑平整，而是布满了规则的凹凸波纹。作为全球导航卫星系统（GNSS）的 “保护罩” 与 “性能辅助器”，接收机承担着信号接收、数据处理、定位输出等关键任务，广泛应用于测绘勘探、交通运输、农业植保、无人机作业等众多领域。这些看似不起眼的波纹，绝非随意的外观装饰，而是工程师们基于大量实验与实际需求，精心设计的功能优化方案，藏着保障设备稳定运行的核心密码。

二、传统外壳设计的困境与局限

在波纹状设计广泛应用之前，GNSS 接收机外壳多采用光滑平面或简单曲面结构，材质以塑料或实心金属为主。这类设计在特定场景下曾发挥过作用，但随着 GNSS 技术向高精度、高稳定性方向发展，其局限性日益凸显。

从散热角度看，传统平面外壳散热面积有限。GNSS 接收机工作时，内部射频芯片、信号处理器、电源模块等元件会持续产生热量，尤其高精度接收机在进行实时差分定位时，芯片运算负荷骤增，发热量显著上升。平面外壳仅能通过表面与空气的自然对流散热，热量易在内部堆积，导致设备温度升高，进而引发定位精度下降、信号接收灵敏度降低等问题，严重时甚至会触发过热保护，造成设备停机。

在结构强度方面，传统外壳为保证足够的抗冲击与抗形变能力，往往需要增加材质厚度，这直接导致设备重量增加，与手持接收机、无人机挂载设备等对 “轻量化” 的需求背道而驰。而若采用薄型材料，又容易在户外勘测的碰撞、车载环境的颠簸或野外运输的振动中发生形变，损坏内部精密元件。

此外，传统光滑外壳在电磁兼容与安装适配性上也存在不足。光滑金属外壳易形成单一的电磁反射路径，既可能导致内部电磁辐射外泄，也难以有效阻挡外部干扰信号侵入；而光滑表面的摩擦力较小，在手持操作或通过支架固定时，容易出现滑动脱落的情况。

三、波纹状设计的原理：几何结构的功能赋能

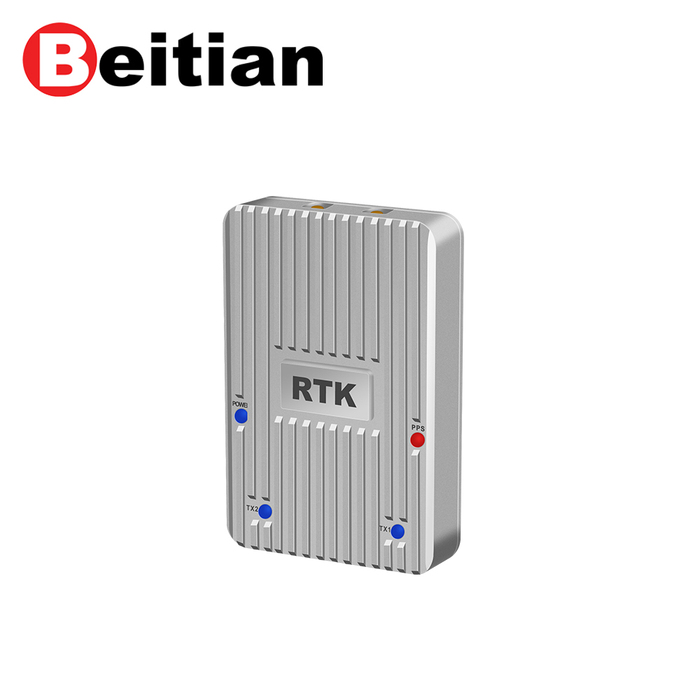

GNSS 接收机外壳的波纹状设计，学名为 “肋状散热结构”，其核心是通过特定的几何形态优化，实现多重功能提升。从结构上看，波纹状设计通常由一系列平行或环形的凸起肋条与凹陷槽道交替组成，肋条高度多在 1-5 毫米之间，间距根据设备尺寸与功能需求设定在 3-10 毫米不等。

这种设计的本质是利用 “几何形态与物理性能的关联效应”：一方面，凹凸交替的结构天然增加了外壳的表面积与结构支撑点；另一方面，通过改变材料的应力分布与能量传递路径，实现强度、重量与散热性能的平衡。同时，波纹的形态与间距可根据设备的使用场景（如车载、户外、室内）、内部发热元件布局以及电磁环境需求进行定制化调整，使其适配不同类型的 GNSS 接收机。

四、核心作用一：高效散热，守护定位精度

散热是波纹状设计最核心的作用，直接关系到 GNSS 接收机的定位性能与使用寿命。其散热优势主要通过三个维度实现：

（一）显著扩大散热面积

在相同的外壳体积与投影面积下，波纹状结构通过凸起与凹陷的交替排布，使外壳表面从二维平面变为三维曲面，散热面积得到大幅提升。据实测数据显示，相较于同等尺寸的平面外壳，波纹状外壳的散热面积可增加 30%~50%。面积的扩大意味着外壳与空气的热交换接触点更多，内部元件产生的热量能更快速地传递到外壳表面，再通过热辐射与自然对流扩散到空气中。

（二）引导气流加速热交换

波纹的凹凸形态能在设备周围形成 “微气流通道”。当设备处于户外有风环境（如勘测现场、车载行驶过程）时，空气会沿着波纹的槽道流动，形成微小涡流，带走外壳表面的热量，避免热量在局部堆积。即使在无风的室内环境，波纹结构也能通过空气的自然对流差异，促进热空气上升、冷空气补充，提升散热效率。

（三）优化热传导路径

高端 GNSS 接收机的波纹外壳多采用铝合金、镁合金等导热性强的金属材料。波纹的凸起部分可与内部发热元件的导热垫紧密接触，形成 “点 - 面结合” 的热传导路径，让芯片产生的热量直接传递到外壳表面，减少热损耗。部分设备还会在波纹槽道内设计微型散热鳍片，进一步强化热传导效果。

通过这些设计，波纹状外壳能将 GNSS 接收机的工作温度降低 10-20℃，有效避免因过热导致的定位漂移（通常可减少 0.5-2 米的定位误差），延长设备核心元件的使用寿命（据统计可提升 30% 以上）。

五、核心作用二：结构强化，提升环境适应性

GNSS 接收机常需在复杂严苛的环境中工作 —— 户外勘测可能遭遇碰撞与跌落，车载应用要承受持续振动，野外基站需抵御狂风暴雨的冲击。波纹状设计通过结构力学优化，显著提升了外壳的抗冲击与抗形变能力。

（一）分散外力，增强刚性

波纹的凸起肋条如同建筑中的 “承重墙”，形成了分布式支撑结构。当外壳受到挤压、碰撞等外力时，肋条会将外力分散到整个外壳表面，而非集中在某一点，从而降低局部应力。实验表明，采用波纹状设计的铝合金外壳，其抗弯曲强度是同等厚度平面外壳的 2-3 倍，抗挤压强度可提升 40% 以上。例如，在 1 米高度跌落测试中，平面外壳易出现边角变形，而波纹状外壳仅会在肋条处产生轻微划痕，内部元件不受影响。

（二）吸收振动，保护精密元件

波纹结构具有一定的 “弹性缓冲” 特性，能吸收部分振动能量。在车载或无人机挂载场景中，设备会持续受到低频振动，波纹的槽道可通过微小形变抵消振动冲击，减少内部电路板、天线等精密元件的振动幅度，降低焊点脱落、元件松动的风险。某无人机导航设备测试显示，采用波纹外壳后，设备在持续 10 小时的飞行振动中，信号中断次数从平面外壳的 8 次降至 1 次。

六、核心作用三：轻量化设计，平衡性能与便携性

对于手持 GNSS 接收机、无人机载荷接收机、便携勘测设备等移动应用场景，“轻量化” 是核心需求之一 —— 减轻重量可降低操作人员的携带负担，减少无人机的能耗与续航压力。波纹状设计在不牺牲结构强度的前提下，实现了显著的轻量化效果。

（一）减少材料用量

波纹结构的凹陷槽道替代了部分实心材料，在保证整体强度的同时，减少了外壳的材质用量。以一款尺寸为 20cm×15cm×5cm 的手持接收机为例，波纹状外壳的重量比同等强度的实心平面外壳轻 25%~40%，重量可从 500 克降至 300-375 克。

（二）优化材料厚度

波纹的支撑作用让外壳可采用更薄的基材。传统平面外壳为保证强度，需使用 3-4 毫米厚的金属板，而波纹状外壳仅需 1-2 毫米厚的板材即可达到同等甚至更高的刚性，进一步降低了设备重量。轻量化设计不仅提升了设备的便携性，还减少了材料成本与运输能耗，符合绿色设计理念。

七、附加价值：电磁兼容与安装适配的优化

除了三大核心作用，波纹状设计还能为 GNSS 接收机带来附加价值，进一步提升设备的实用性。

在电磁兼容（EMC）方面，金属材质的波纹外壳可通过改变电磁反射路径，减少内部电路产生的电磁辐射外泄，同时阻挡外部电磁干扰信号（如工业设备、通信基站的干扰）进入设备内部。某工业级 GNSS 接收机测试显示，采用波纹外壳后，其电磁辐射值降低了 15dB，抗干扰能力提升了 20%，信号接收的稳定性显著增强。

在安装适配性上，波纹的凹凸表面能增加摩擦力，便于操作人员手持操作，避免设备滑落；同时，部分设备的波纹间距可适配标准扎带、支架的安装孔位，让设备能稳定固定在三脚架、车载支架或无人机云台等载体上，提升安装灵活性。

八、未来展望与挑战

随着 GNSS 技术向厘米级、毫米级高精度发展，以及在自动驾驶、智能农业等高端领域的应用拓展，对接收机外壳的设计提出了更高要求。未来，波纹状设计将朝着 “定制化、多功能化、智能化” 方向发展：结合设备的具体应用场景，通过仿真模拟优化波纹的形态、间距与材质搭配；集成散热、电磁屏蔽、防水防尘等多重功能于一体；甚至探索与温度传感器、散热风扇的联动设计，实现智能散热调控。

但波纹状设计也面临一些挑战：复杂的波纹结构可能增加模具制造难度与初期成本；过密的波纹可能导致灰尘、杂物堆积，影响散热与外观；不同材质（如碳纤维复合材料）的波纹成型工艺仍需突破。这些问题需要工程师通过材料创新、工艺优化与结构改进逐步解决。

九、结语：设计革新驱动技术进步

GNSS 接收机外壳的波纹状设计，看似简单的几何形态改变，实则是工程师对设备性能、环境需求与用户体验的深度考量。它以 “散热、强度、轻量化” 的三重优化，解决了传统设计的诸多痛点，成为保障 GNSS 接收机高精度、高稳定、高可靠运行的关键环节。

这一设计案例也印证了：科技产品的革新往往藏在细节之中。从波纹状外壳到芯片的微小电路，每一处设计优化都在推动技术的进步。随着设计理念与制造工艺的不断升级，GNSS 接收机将在更多领域绽放光彩，为人类的生产生活带来更精准、高效的导航服务。
