微波暗室：电磁测试领域的 “无声空间”

在通信、航空航天、电子设备研发等领域，有一种看似神秘却至关重要的特殊空间 —— 微波暗室。它并非字面意义上 “用微波加热的黑暗房间”，而是能够有效吸收微波信号、消除电磁干扰，为各类电子设备提供纯净电磁测试环境的专业设施。从手机信号稳定性测试到卫星天线性能验证，从雷达系统校准到电磁兼容性检测，微波暗室都扮演着 “电磁环境裁判” 的关键角色，是现代电子技术研发与质量管控中不可或缺的核心基础设施。

一、微波暗室的核心构成：打造 “无干扰” 测试环境

微波暗室的核心价值在于 “隔绝外界干扰、吸收内部反射”，这一功能的实现依赖于两大关键组成部分：屏蔽壳体与吸波材料，二者共同构建出 “电磁纯净区”。

1. 屏蔽壳体：隔绝外界电磁 “噪音”

屏蔽壳体是微波暗室的 “骨架”，其作用如同为测试环境筑起一道 “电磁防火墙”，阻止外界的电磁信号进入暗室，同时防止暗室内的测试信号泄露到外部，避免对周边电子设备造成干扰。通常，屏蔽壳体采用高导电性能的材料制造，如冷轧钢板、铜板或铝板，部分高精度暗室还会采用双层或多层屏蔽结构，并通过焊接、铆接等工艺保证壳体的密封性。

为了进一步提升屏蔽效果，暗室的门、通风口、电缆接口等 “薄弱环节” 都经过特殊设计：屏蔽门采用 “刀边 + 簧片” 结构，关门时能实现紧密的电磁密封；通风口配备蜂窝式屏蔽网，既能保证空气流通，又能阻挡微波信号穿透；电缆接口则需安装专用的滤波连接器，滤除外界电磁干扰后再将测试线缆引入暗室。根据测试需求的不同，屏蔽壳体的屏蔽效能通常要求达到 60dB-120dB，意味着外界电磁信号经过屏蔽后，强度最多可衰减 1 万亿倍。

2. 吸波材料：消除内部电磁 “回声”

如果说屏蔽壳体解决了 “外界干扰” 问题，那么吸波材料则是为了消除暗室内的 “电磁回声”。在普通空间中，微波信号会在墙壁、地面、天花板等表面发生反射，形成杂散的反射波，这些反射波会与被测设备发出的有用信号叠加，导致测试结果失真。而吸波材料能够将微波信号的能量转化为热能（或其他形式的能量）并消耗掉，大幅降低反射波的强度，让暗室内的电磁环境接近 “理想真空” 状态。

目前主流的吸波材料主要有两类：一类是泡沫型吸波材料，通常呈现为锥形或楔形，常见于高精度的微波暗室中。锥形结构能够通过逐步衰减的方式吸收微波信号，吸波效果优异，尤其在高频段（如 GHz 级别）表现突出，但体积较大，需要占据一定的暗室空间。另一类是铁氧体吸波材料，多为片状结构，主要通过铁氧体的磁损耗吸收微波能量，在中低频段（如 MHz 级别）效果较好，且厚度较薄，适合对空间利用率要求较高的场景。实际应用中，暗室通常会根据测试频率范围，在不同区域组合使用不同类型的吸波材料，以实现全频段的高效吸波。

二、微波暗室的功能与应用：从实验室到产业界

微波暗室的核心功能是提供 “可控、纯净的电磁环境”，基于这一功能，它被广泛应用于电子设备的性能测试、电磁兼容性（EMC）测试以及天线特性测试等领域，覆盖通信、航空航天、汽车、国防等多个行业。

1. 电磁兼容性（EMC）测试：确保设备 “互不干扰”

在现代社会中，各类电子设备密集共存 —— 家庭中的手机、电视、路由器，汽车中的导航系统、自动驾驶传感器，工厂里的工业控制设备…… 这些设备在工作时都会产生电磁辐射，同时也会受到其他设备电磁辐射的影响。如果设备的电磁兼容性不佳，轻则导致性能不稳定（如手机通话杂音、电视画面雪花），重则引发安全事故（如汽车电子系统故障、医疗设备失灵）。

微波暗室是进行 EMC 测试的核心场所，主要包括 “电磁辐射发射（EMI）测试” 和 “电磁抗扰度（EMS）测试” 两类。在 EMI 测试中，被测设备被放置在暗室中央，通过专用的接收天线和测量仪器，检测设备在工作时向外辐射的电磁信号强度，判断其是否符合国家或行业的电磁辐射限值标准（如国际电工委员会的 IEC 标准、美国的 FCC 标准）。在 EMS 测试中，测试人员则会通过暗室内的发射天线，向被测设备施加特定强度的电磁干扰信号，观察设备是否能在干扰环境下正常工作，验证其抗干扰能力。例如，手机在上市前必须通过 EMC 测试，确保其辐射的电磁信号不会干扰周边设备，同时也能抵抗其他设备的电磁干扰，保证通话和数据传输的稳定性。

2. 天线特性测试：精准衡量天线 “性能指标”

天线是电子设备与外界进行电磁信号交换的 “桥梁”，无论是手机、卫星、雷达还是基站，其性能都与天线的特性密切相关。天线的关键特性包括增益（信号放大能力）、方向图（信号辐射的空间分布）、阻抗匹配（信号传输效率）等，这些特性的精准测试需要在无反射的电磁环境中进行，否则反射波会干扰测试结果，无法准确判断天线的真实性能。

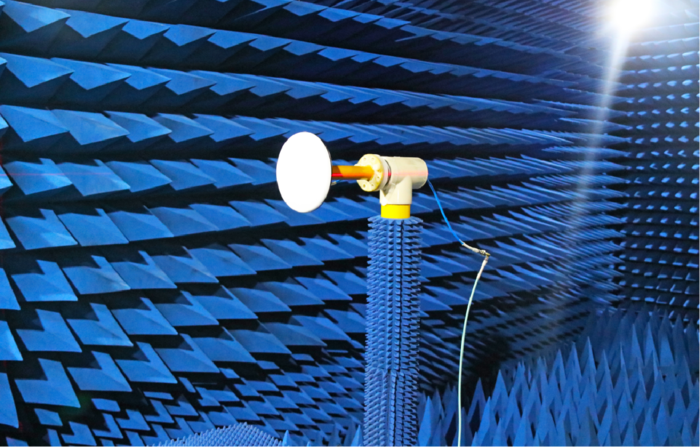

微波暗室为天线测试提供了理想条件。在天线方向图测试中，被测天线被安装在可旋转的测试转台上，暗室一端放置信号源（发射天线），另一端放置接收设备。通过旋转测试转台，接收设备可以测量天线在不同角度下的信号强度，从而绘制出天线的方向图 —— 比如卫星天线的 “笔形波束” 是否精准指向目标区域，手机天线是否能实现 360° 全向辐射。此外，在 5G 通信、卫星通信等对天线性能要求极高的领域，微波暗室还能进行天线增益校准、极化特性测试等高精度测试，为天线设计优化提供数据支撑。

3. 航空航天与国防领域：保障装备 “可靠运行”

在航空航天和国防领域，电子设备的工作环境更为复杂苛刻 —— 飞机在高空飞行时会受到雷电、宇宙射线的电磁干扰，雷达系统需要在复杂电磁环境中准确探测目标，导弹的制导系统需要抵抗敌方的电磁干扰。这些装备的性能直接关系到飞行安全和国防安全，因此对测试环境的要求远高于民用设备，微波暗室成为了关键的测试平台。

例如，飞机的雷达系统在装机前，需要在微波暗室中进行性能测试：模拟不同距离、不同角度的目标信号，检测雷达的探测距离、分辨率和抗干扰能力；同时，还需要测试飞机机身对雷达信号的反射特性（即雷达散射截面 RCS 测试），以评估飞机的隐身性能（针对军用飞机）。此外，卫星在发射前，其通信天线、导航系统等关键部件也需要在微波暗室中进行空间环境模拟测试，确保在太空中能够稳定工作。

三、微波暗室的技术发展趋势：更精准、更灵活、更智能

随着电子技术的快速发展，尤其是 5G、6G 通信、自动驾驶、人工智能等新兴技术的兴起，对微波暗室的测试能力提出了更高的要求 —— 测试频率更高、测试场景更复杂、测试效率更高效。在此背景下，微波暗室正朝着 “更高精度、更灵活布局、更智能管控” 的方向发展。

1. 高频段与宽频段测试能力升级

5G 通信的毫米波频段（24GHz-77GHz）、6G 的太赫兹频段（0.3THz-10THz）以及卫星通信的 Ka 频段（26.5GHz-40GHz）等高频段应用日益增多，这些高频段信号的波长更短（如毫米波波长仅为几毫米），对暗室的吸波材料、屏蔽精度和测试设备都提出了更高要求。传统的吸波材料在高频段的吸波效果可能下降，因此新型吸波材料（如基于碳纳米管、石墨烯的纳米吸波材料）正在逐步研发和应用，这类材料具有更宽的吸波频段和更高的吸波效率，能够满足高频段测试需求。同时，暗室的屏蔽壳体也需要采用更高精度的加工工艺，减少缝隙和表面不平整带来的信号泄漏，确保高频段的屏蔽效能。

2. 紧凑化与可移动化设计

传统的微波暗室多为固定的大型建筑，建设成本高、占地面积大，且无法灵活调整。随着汽车、消费电子等行业对测试需求的增加，“紧凑化” 和 “可移动化” 成为微波暗室的新趋势。例如，针对汽车电子测试的 “车载微波暗室”，可以设计为可拼接的模块化结构，能够根据汽车的尺寸灵活调整暗室空间，同时便于在不同工厂或测试中心之间迁移；针对小型电子设备（如智能手表、蓝牙耳机）的 “桌面级微波暗室”，体积仅为传统暗室的几十分之一，可直接放置在实验室的工作台上，满足研发阶段的快速测试需求。

3. 智能化与自动化测试系统

传统的微波暗室测试需要人工操作测试设备、调整测试参数和记录数据，不仅效率低，还容易引入人为误差。随着人工智能和自动化技术的发展，现代微波暗室正逐步构建 “智能化测试系统”：通过物联网技术将暗室内的测试转台、天线、测量仪器等设备互联互通，实现测试参数的自动设置和数据的实时采集；利用人工智能算法对测试数据进行分析和处理，自动生成测试报告，并识别出设备性能的异常点，为研发人员提供优化建议；此外，还可以通过远程控制技术，实现对暗室测试的远程监控和操作，减少人员进入暗室的频率，提高测试效率和安全性。

四、结语：微波暗室背后的 “电磁秩序”

微波暗室看似是一个封闭、安静的空间，实则是现代电子技术发展的 “隐形基石”。它通过屏蔽与吸波技术，为电子设备打造了一个 “电磁无菌区”，确保每一次测试都能反映设备的真实性能；它连接着实验室与产业界，从研发阶段的原型验证到量产前的质量检测，全程守护着电子设备的 “电磁秩序”。

随着 5G、6G、自动驾驶、太空探索等技术的不断突破，人类对电磁环境的控制精度和测试能力将提出更高要求，微波暗室也将持续迭代升级 —— 从单一的测试空间，逐步发展为集 “测试、仿真、优化” 于一体的综合平台。在这个 “无声空间” 里，每一次精准的测试数据，都在为更可靠、更高效、更智能的电子世界奠定基础。
