2. 大地测量对 GNSS 天线的核心需求

大地测量的精度要求从 “厘米级”（如工程控制网）到 “毫米级”（如地壳形变监测），对 GNSS 天线提出了严苛要求：

• 相位中心稳定性：天线相位中心（信号等效接收点）的偏移会直接转化为位置误差，大地测量需天线在全空域、多频率下的相位中心偏差（PCV）小于 1mm，并通过校准模型消除残余误差；

• 抗干扰能力：大地测量常在复杂环境（如山区、高压线路附近、城市峡谷）开展，天线需抵抗电磁干扰（EMI）、射频干扰（RFI）及多路径效应，确保信号接收的连续性；

• 多频多系统兼容：支持 GPS、北斗（BDS）、GLONASS、Galileo 等多系统信号，可增加观测卫星数量，提升恶劣环境下的观测精度与可靠性（如极地地区卫星覆盖不足时，多系统天线可显著改善数据质量）。

二、GNSS 天线在大地测量中的核心应用场景

GNSS 天线的技术特性与大地测量的场景需求深度匹配，已成为国家空间基准构建、地质灾害监测、重大工程建设等领域的 “标配工具”。

1. 国家 / 区域大地控制网的构建

国家大地控制网是国土空间规划、测绘基准统一的基础，其核心是建立覆盖全国的高精度控制点（平面坐标与高程）。传统控制网依赖三角测量、导线测量，周期长、成本高；而 GNSS 技术结合高精度天线，实现了控制网建设的 “跨越式升级”。

以我国2000 国家大地坐标系（CGCS2000） 建设为例，GNSS 天线的应用体现在：

• 选取高稳定性扼流圈天线（如 Trimble Zephyr、Leica AR25），在全国布设 28 个 GNSS 基准站，连续观测 30 天以上；

• 通过天线相位中心校准模型（如 IGS 提供的 PCV 文件）消除天线误差，结合数据解算软件（如 GAMIT/GLOBK），使基准站坐标精度达到 ±2mm（平面）、±3mm（高程）。

2. 地壳运动与地质灾害监测

地壳形变（如板块运动、断层活动）的幅度通常在毫米级 / 年，而地震、滑坡等地质灾害的前兆形变更是需要实时捕捉，GNSS 天线凭借高灵敏度与长期稳定性，成为该领域的核心监测工具。

典型应用案例包括：

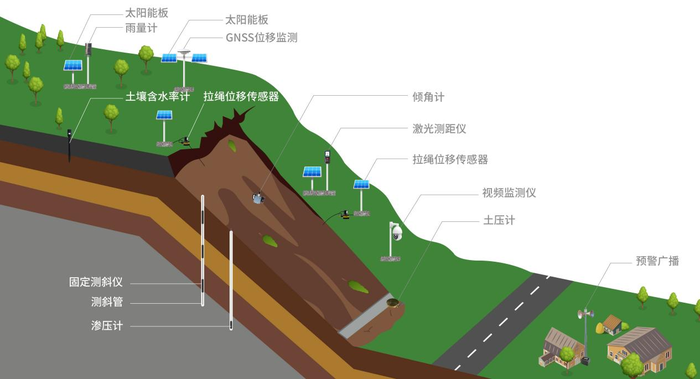

• 滑坡监测：在三峡库区等滑坡高发区，将 GNSS 天线与数据传输模块集成，安装于滑坡体关键部位，天线采样率提升至 1Hz（甚至更高），可实时监测滑坡体的微小位移（±1mm），当位移超过阈值时触发预警，避免人员伤亡。

3. 大型工程的精密测量

桥梁、隧道、高铁、核电站等大型工程对施工精度与安全监测要求极高，GNSS 天线结合动态或静态观测模式，可覆盖工程全生命周期（勘察、施工、运维）。

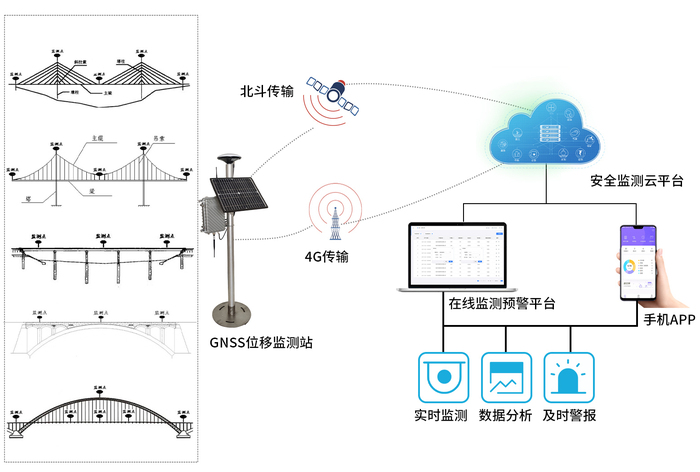

• 桥梁施工与监测：港珠澳大桥建设中，采用 GNSS RTK（实时动态定位）技术，流动站使用微带天线（如 Trimble R10），基准站使用扼流圈天线，实现桥梁墩台定位精度 ±5mm，满足海上长距离桥梁的施工要求；运营阶段，在桥塔、桥面布设 GNSS 天线，监测桥梁在风荷载、温度变化下的形变（如桥面挠度）。

4. 海洋大地测量

海洋占地球表面积的 71%，传统海洋测量依赖测深仪、验潮站，难以实现大范围、高精度的海底地形与海平面监测，GNSS 天线结合验潮仪、测深设备，构建了海洋大地测量的新范式。

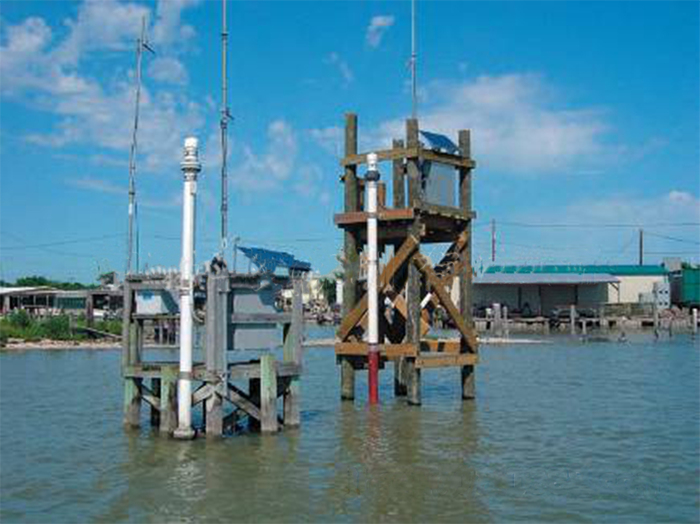

• 海平面变化监测：在全球沿海地区布设 GNSS 验潮站，天线接收多系统信号获取站址的垂直位移（排除地壳升降的影响），结合验潮数据，精确计算全球海平面上升速率（约 3.3mm / 年）。

三、GNSS 天线在大地测量中的关键技术要点

要充分发挥 GNSS 天线的精度潜力，需关注 “选型 - 安装 - 校准 - 数据处理” 全流程的技术细节，避免因操作不当导致精度损失。

1. 天线选型：匹配测量需求

不同大地测量场景对天线的要求差异显著，选型错误会直接影响精度：

• 静态高精度测量（如控制网、形变监测）：优先选择扼流圈天线，强调相位中心稳定性（如 IGS 认证天线）；

• 动态测量（如工程放样、移动测绘）：选择微带天线，平衡精度与便携性。

2. 天线安装：控制误差源

天线安装的微小偏差会被放大为位置误差，需严格遵循规范：

• 对中与整平：使用光学对中器或激光对中器，确保天线中心与控制点的对中误差≤0.5mm；

• 高度测量：精确测量天线相位中心至控制点的高度（天线高），使用专用量高尺，读数精度≤1mm。

3. 天线校准：消除系统误差

GNSS 天线的相位中心并非固定点，会随频率、方位角变化，需通过校准消除误差：

• 采用 IGS 提供的相位中心校准模型（PCV 模型）：IGS（国际 GNSS 服务组织）对主流天线进行校准，提供 PCV 文件，在数据解算时导入，可消除相位中心偏移带来的毫米级误差。

4. 数据处理：配合天线性能

数据处理需结合天线特性，进一步提升精度：

• 多路径抑制：除天线本身的抗多路径设计外，数据处理时可采用 “选星策略”（如剔除低高度角卫星），配合天线性能优化数据质量。

四、GNSS 天线的技术发展与未来趋势

随着大地测量对精度、效率、环境适应性的要求不断提升，GNSS 天线正朝着 “更高精度、更智能、更集成” 的方向发展，推动大地测量技术进一步升级。

1. 多频多系统融合：提升可靠性

当前 GNSS 天线已从 “单系统单频” 向 “多系统多频” 演进，未来将进一步支持更多新信号（如北斗 B4、GPS L6），通过接收更多卫星信号，提升观测的冗余度与可靠性。

2. 小型化与集成化：拓展应用场景

传统 GNSS 天线体积较大（如扼流圈天线直径约 30cm），未来将向小型化、集成化发展：

• 小型化：通过微带天线技术改进，在保证精度的前提下，将天线体积缩小至手掌大小（如直径 10cm 以内），适合无人机航测、小型监测站；

• 集成化：将 GNSS 天线与 IMU（惯性测量单元）、温度传感器、数据传输模块集成，形成 “一体化测量单元”。

3. 智能化与自适应：应对复杂环境

未来 GNSS 天线将具备 “自适应调谐” 能力，通过人工智能算法实时调整天线参数，应对复杂环境：

• 自适应抗干扰：天线内置干扰检测模块，当检测到 RFI/EMI 干扰时，自动调整天线的增益、方向图，抑制干扰信号。

4. 更高精度：突破毫米级瓶颈

通过新材料（如低温共烧陶瓷 LTCCT）与新结构（如多层微带阵列），使天线相位中心稳定性优于 0.5mm，支持亚毫米级大地测量（如全球海平面变化监测）。

五、结语

GNSS 天线作为大地测量的 “信号入口”，其技术演进与大地测量的精度提升深度绑定 —— 从传统控制网建设的厘米级精度，到地壳形变监测的毫米级精度，再到未来亚毫米级精度的探索，GNSS 天线始终是核心支撑。随着北斗系统全球组网的完成、多系统融合技术的成熟，以及智能化、集成化技术的发展，GNSS 天线将在国家空间基准维护、地质灾害防治、重大工程建设、海洋测绘等领域发挥更重要的作用，为大地测量学科的发展注入新的动力，助力人类更精准地认知、利用和保护地球空间。
