GNSS模块与天线科学搭配指南

GNSS模块与天线的科学搭配指南

一、核心匹配原则：决定搭配成败的三大关键

1. 天线类型匹配（有源 vs 无源）

• 无源天线：仅含陶瓷振子（如 25254 标准陶瓷片），结构简单、成本低、功耗小，适合模块与天线距离≤0.3 米的紧凑型设备（手机、蓝牙 GPS、穿戴设备）。需满足：

• 50Ω 阻抗严格匹配（PCB 走线直接连接 RF-IN 脚）

• 天线周边无电磁干扰（对 EMI 设计要求高）

• 有源天线：内置低噪声放大器（LNA）、滤波模块和供电单元，可补偿长线损耗，适合模块与天线距离＞1 米的场景（车载、户外基站、无人机）。核心要求：

• LNA 噪声系数（NF）≤1.5dB（优选≤1dB），保证弱信号接收灵敏度

• 供电电压匹配（常见 3-5V，通过同轴电缆 T-bias 供电）

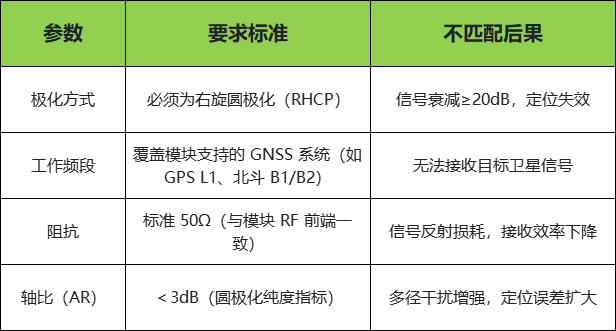

2. 关键参数一致性

3. 系统兼容性

• 多天线共存时（如 GNSS+5G/V2X/Wi-Fi），需保证隔离距离≥20cm，或采用融合隔离技术（如华信天线的多层阵列设计），避免信号耦合。

• 有源天线需与模块供电逻辑匹配（避免反接损坏 LNA）。

二、场景化搭配方案：按应用场景精准选型

1. 车载场景（智能网联汽车、无人物流重卡）

• 天线选型：有源鲨鱼鳍 / 吸盘天线（集成 GNSS+5G/V2X 多单元）

• 核心要求：

• 抗干扰性能（城市峡谷场景接收灵敏度≥-155dBm）

• 符合 IATF16949 汽车质量认证

• 多频段兼容（L1+L5/B1+B2a，支持厘米级定位）

• 搭配案例：华信天线搭配嬴彻重卡 GNSS 模块，实现高速公路厘米级定位，通讯延迟降低 30%。

• 安装要点：车顶最高点安装，高度 30-50cm，远离金属遮挡和雷达设备。

2. 无人机场景（消费级航拍、行业级测绘）

• 天线选型：低增益（2-5dBi）、宽波束（水平≥120°、垂直≥90°）有源天线

• 核心要求：

• 相位中心稳定（PCA 误差≤0.5mm，避免姿态变化导致漂移）

• 环境适应性（-40℃~+85℃、IP67 防护、抗振动）

• 多路径抑制（扼流圈设计，误差≤0.5m）

• 搭配逻辑：

• 消费级无人机（米级定位）：单频段（L1）贴片陶瓷天线

• 行业级测绘（厘米级 RTK）：多频段（L1+L2+L5）螺旋天线。

3. 手持 / 穿戴设备（手机、智能手表、便携终端）

• 天线选型：无源贴片陶瓷天线或柔性 FPC 天线

• 搭配要点：

• 体积优先（陶瓷天线尺寸≤12×12mm）

• 预留净空区（天线上方无金属件、电池）

• 对地参考设计（连续 GND 平面提升信号稳定性）。

4. 测量测绘场景（CORS 站、地质监测）

• 天线选型：多频段（覆盖 GPS / 北斗 / GLONASS/Galileo）有源参考站天线

• 核心要求：

• 高增益（5-7dBiC）、低仰角接收能力强

• 相位中心稳定性优异（支持基线解算）

• 安装高度 1.5-2 米，配合金属接地板抑制多径。

三、安装与调试：让搭配效果**化

1. 安装避坑指南

• 净空要求：天线上方无遮挡，远离金属屏蔽罩、喇叭磁铁等干扰源（距离≥5cm）

• 多径抑制：

• 地面场景：天线高度≥1.5 米，复杂环境加装反射抑制接地层

• 车载场景：避开车身反射面，优先车顶中央位置

• 线缆规范：50Ω 同轴电缆（SMA/IPEX 接口）尽量短直，长度＞3 米时需选用低损耗线缆（如 RG174）

2. 调试验证流程

• 无源测试：用 VNA 测量 S11 参数（需＜-10dB），确认频段与阻抗匹配

• 有源测试：检测 LNA 增益、噪声系数，验证供电稳定性

• 实地测试：

• 开阔场：记录可见卫星数、SNR 值（≥35dB 为优）、首次定位时间（TTFF）

• 复杂场景：城市峡谷、隧道环境下的定位保持率与误差值

• 干扰测试：开启周边射频设备（5G/Wi-Fi），观察定位抖动是否在允许范围。

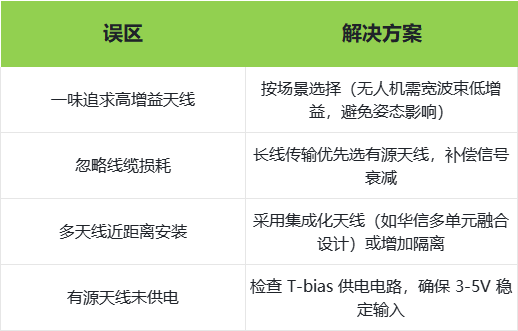

四、常见搭配误区与解决方案
