无人机 GNSS 天线详细讲解：定位的 “感知神经”

在无人机飞行系统中，定位导航能力是其完成各类作业的基础，而GNSS（全球导航卫星系统）天线便是赋予无人机这一能力的“感知神经”。它如同无人机的“千里眼”，能够捕获来自太空卫星的微弱信号，为无人机提供精准的位置、速度与时间信息（PVT信息），其性能直接决定了无人机的飞行稳定性、作业精度与飞行安全。从消费级航拍无人机的稳定悬停，到行业级测绘无人机的厘米级定位，再到植保无人机的精准航线飞行，GNSS天线都扮演着不可或缺的核心角色。

一、核心概念：解码无人机 GNSS 天线的本质

GNSS天线的本质是一款专用“卫星信号接收器”，其核心使命是接收全球范围内多颗导航卫星（涵盖中国北斗、美国GPS、俄罗斯GLONASS、欧洲Galileo等系统）发射的无线电信号，并将这些微弱的射频信号转化为电信号，传递给无人机的GNSS接收机进行解算，最终输出无人机的三维坐标、速度与时间信息。简单来说，卫星是“信号发射塔”，GNSS天线是“信号接收终端”，接收机是“信号解码器”，三者协同运作，共同完成无人机的定位导航流程。

全球多颗GNSS卫星持续向地面发射L频段射频信号，不同系统的频段略有差异，例如GPS L1频段为1575.42MHz，北斗B1频段为1561.098MHz，这些信号中包含了卫星轨道参数（星历）、卫星钟差、信号传播时间等关键定位信息。值得注意的是，卫星轨道高度约为2万公里，信号经过长距离传播后衰减极大，到达地面时的信号强度仅为-130dBm~-150dBm，相当于手机信号的亿分之一。这就要求无人机GNSS天线必须具备低噪声、高增益的核心特性，才能有效捕获并转化这些微弱信号。

二、工作原理：“感知神经”的信号处理链路

无人机GNSS天线的工作过程可简化为“信号捕获—信号放大与滤波—信号传输”三个核心步骤，其内部结构通常由辐射单元、馈电网络、放大电路和保护外壳组成。首先，通过核心感应部件“天线振子”捕获空中传播的GNSS射频信号，这是天线实现信号接收的基础；随后，由于捕获的信号微弱且夹杂大量噪声，天线内部集成的低噪声放大器（LNA）会对信号进行放大，并通过滤波器去除无关干扰信号，提升信号的信噪比；最后，经过处理的信号通过馈线系统传输到GNSS接收机，为后续的定位解算提供高质量的信号源。

在这一链路中，低噪声放大器（LNA）的性能至关重要。它直接决定了天线的噪声系数，噪声系数越低，接收信号的“信噪比”越高，接收机的解算精度也就越高，尤其在弱信号环境下，优质LNA的作用更为突出。同时，天线的极化方式必须与卫星信号保持匹配，由于GNSS卫星信号采用右旋圆极化（RHCP），若天线极化方式不匹配（如采用线极化），会导致信号衰减量达20dB以上，严重影响定位效果。

三、关键参数：决定“感知神经”性能的核心指标

选择或评估无人机GNSS天线时，需重点关注一系列核心参数，它们直接影响天线的信号接收效率、定位精度与环境适应性。具体参数解析如下表所示：

四、分类与选型：适配不同场景的“感知神经”

根据无人机的作业需求（消费级vs行业级、普通定位vs高精度定位），GNSS天线可分为不同类型，其设计侧重点与适用场景差异显著。合理选型是确保无人机定位性能的关键。

（一）按定位精度划分

1. 普通GNSS天线（单点定位）：核心特点是仅支持单点定位，依赖卫星信号直接解算，无差分修正，定位精度较低。这类天线多为单频段或双频段，集成低噪声放大器（LNA），成本较低。适用场景为消费级无人机（如航拍无人机），对定位精度要求不高（±1~5m），仅需满足悬停、航线飞行等基础需求。

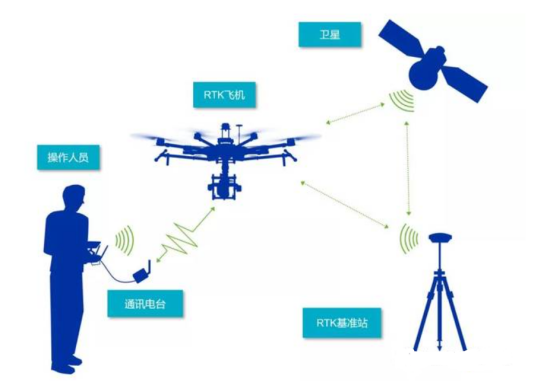

2. 差分GNSS天线（高精度定位）：支持RTK、PPK等差分信号，需与基准站天线配合，通过修正卫星轨道误差、电离层/对流层延迟误差，实现厘米级/亚米级定位。这类天线通常为多频段（L1+L2+L5/B1+B2），具备高增益、低多路径误差的特点，部分还集成北斗短报文天线，用于偏远地区差分数据传输。适用场景为行业级无人机（如测绘无人机、植保无人机、电力巡检无人机），需高精度定位（±1~5cm）以确保作业数据（地形图、植保航线）的精度。

（二）按安装形态划分

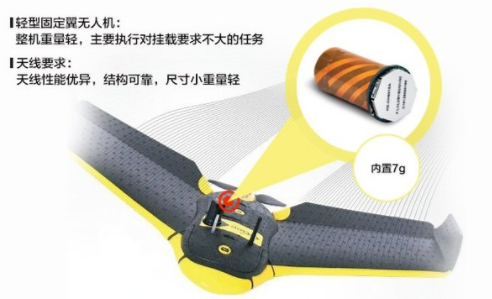

1. 内置天线：集成在无人机机身内部（如飞控模块旁），体积小、美观，不影响无人机气动布局，但信号接收易受机身金属部件（电机、电池）遮挡。适用场景为消费级无人机（如大疆Mini系列），作业环境开阔，无复杂遮挡。

2. 外置天线：通过射频线（如RG174）连接到机身外部（机臂顶端、机身顶部），安装位置高、无遮挡，信号接收效率高，部分支持“天线阵列”（多天线协同，提升抗干扰能力）。适用场景为行业级无人机（如大疆M300 RTK、极飞P100），作业环境复杂（城市、森林），需强抗遮挡与抗干扰能力。

3. 天线阵列（多天线系统）：由2~4颗GNSS天线组成，通过“相位差分”技术计算无人机的姿态角（滚转、俯仰），同时提升信号接收冗余度，单天线遮挡时其他天线仍能工作。适用场景为高速飞行无人机（如竞速无人机）、对姿态控制要求高的行业级无人机（如电力巡检无人机）。

五、应用挑战与强化方向：让“感知神经”更稳健

尽管GNSS天线性能不断提升，但在实际应用中仍面临诸多挑战。一方面，存在GNSS拒止场景，包括主动干扰（大功率压制式、欺骗式干扰）、环境遮挡（城市峡谷、森林、隧道）、特殊偏远地区（深海、极地、沙漠）卫星覆盖不足等问题，这些场景会导致传统GNSS天线无法正常工作，定位精度下降甚至信号中断。另一方面，无人机自身的电磁干扰（如电机、电池工作产生的干扰）也会影响GNSS天线的信号接收质量。

针对上述挑战，行业已形成多种强化方案：一是多传感器融合技术，将GNSS与惯性导航系统（INS）、视觉（VIO）、激光雷达（LIO）等结合，利用INS短时高精度定位特性校正累积误差，通过视觉SLAM、LiDAR SLAM实现复杂环境下的自主导航，提升定位鲁棒性；二是抗电磁干扰设计，通过合理布局天线位置（避开电磁干扰源）、加入带通滤波器或隔离装置滤除干扰信号、采用双天线测向技术减少磁场干扰等方式，增强天线的抗干扰能力；三是天线技术优化，通过扼流圈设计、低仰角增益抑制等提升多路径抑制能力，开发多频段、高集成度天线阵列，提升信号接收冗余度与环境适应性。

六、结语

作为无人机定位的“感知神经”，GNSS天线是连接无人机与太空卫星的关键纽带，其性能直接决定了无人机的作业能力与安全水平。从核心概念、工作原理到关键参数、分类选型，再到应用挑战与强化方向，GNSS天线的每一个细节都与无人机的定位效果息息相关。随着北斗三号全球组网的完善、多传感器融合技术的进步以及抗干扰技术的突破，未来的无人机GNSS天线将朝着小型化、轻量化、高精度、强抗干扰的方向发展，为无人机在更复杂场景下的应用（如城市低空物流、应急救援、精准农业）提供更可靠的定位支撑。在实际应用中，需结合无人机的作业场景、精度需求等因素科学选型，并关注天线的安装与环境适应性，充分发挥其“感知神经”的核心作用。
