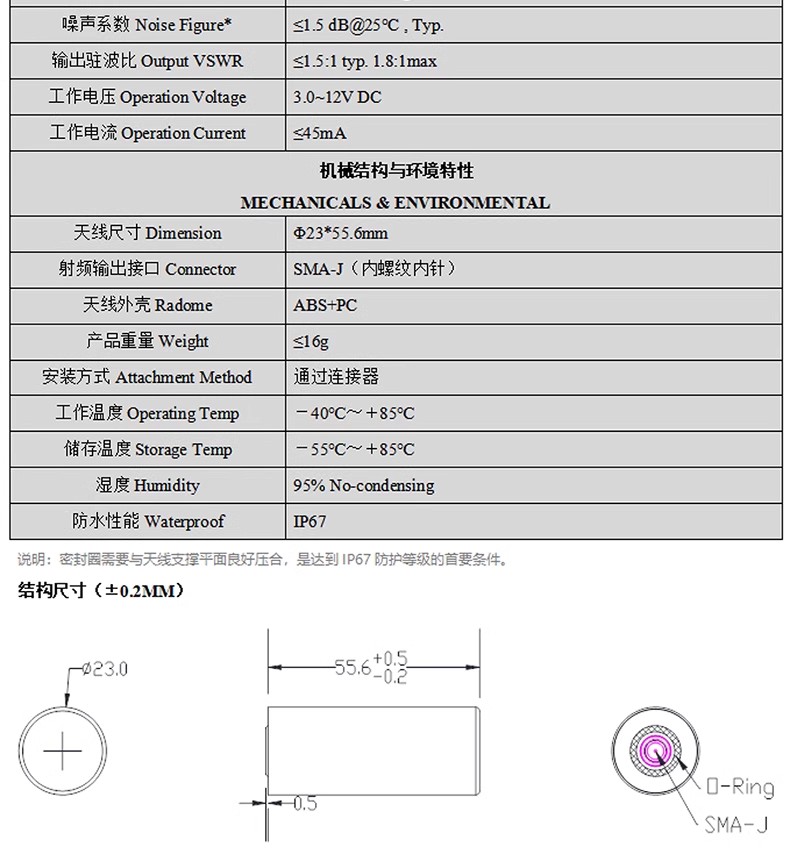

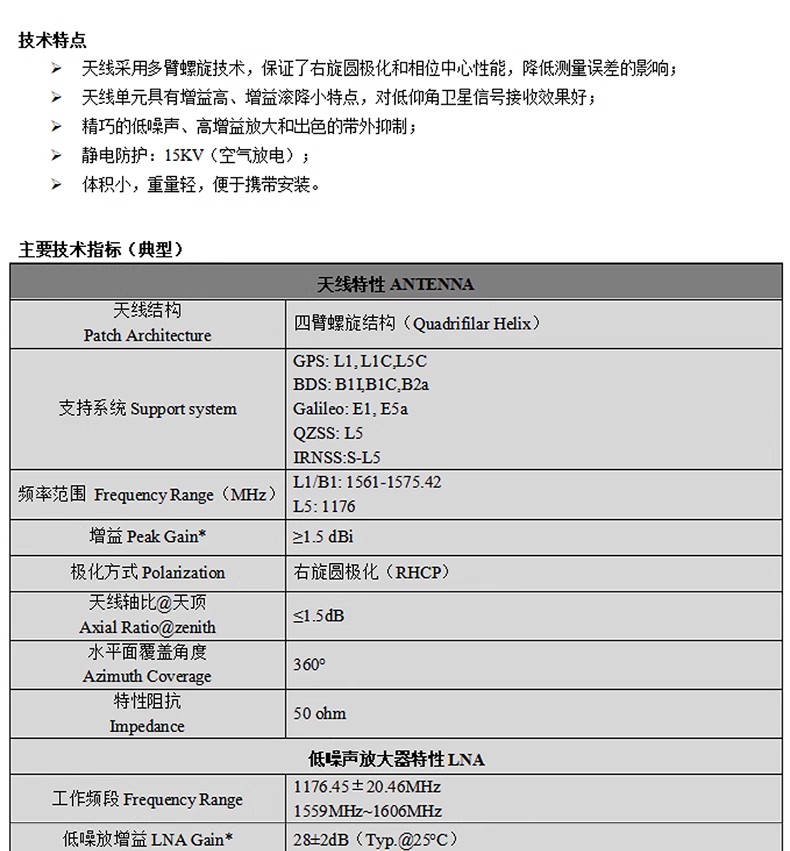

天线特性Antenna | 天线结构 Patch Architecture | 四臂螺旋结构（Quadrifilar Helix） | 支持系统Support system | GPS: L1, L1C,L5C BDS: B1I,B1C,B2a GLONASS:L1 Galileo: E1, E5a QZSS: L5 IRNSS:S-L5 | 频率范围 Frequency Range（MHz） | L1/B1: 1561-1575.42 L5: 1176 | 增益Peak Gain* | ≥1.5 dBi | 极化方式Polarization | 右旋圆极化（RHCP） | 天线轴比@天顶 Axial Ratio@zenith | ≤1.5dB | 水平面覆盖角度 Azimuth Coverage | 360° | 特性阻抗 Impedance | 50 ohm | 低噪声放大器特性LNA | 工作频段Frequency Range | 1176.45±20.46MHz 1559MHz~1606MHz | 低噪放增益LNA Gain* | 28±2dB（Typ.@25°C） | 噪声系数Noise Figure* | ≤1.5 dB@25°C , Typ. | 输出驻波比Output VSWR | ≤1.5:1 typ. 1.8:1max | 工作电压Operation Voltage | 3.0~12V DC | 工作电流Operation Current | ≤45mA | 机械结构与环境特性 Mechanicals & Environmental | 天线尺寸Dimension | Φ23*55.6mm | 射频输出接口Connector | SMA-J（内螺纹内针） | 天线外壳Radome | ABS+PC | 产品重量Weight | ≤16g | 安装方式Attachment Method | 通过连接器 | 工作温度Operating Temp | －40℃～＋85℃ | 储存温度Storage Temp | －55℃～＋85℃ | 湿度Humidity | 95% No-condensing | 防水性能Waterproof | IP67 |
|
