一、 产品介绍

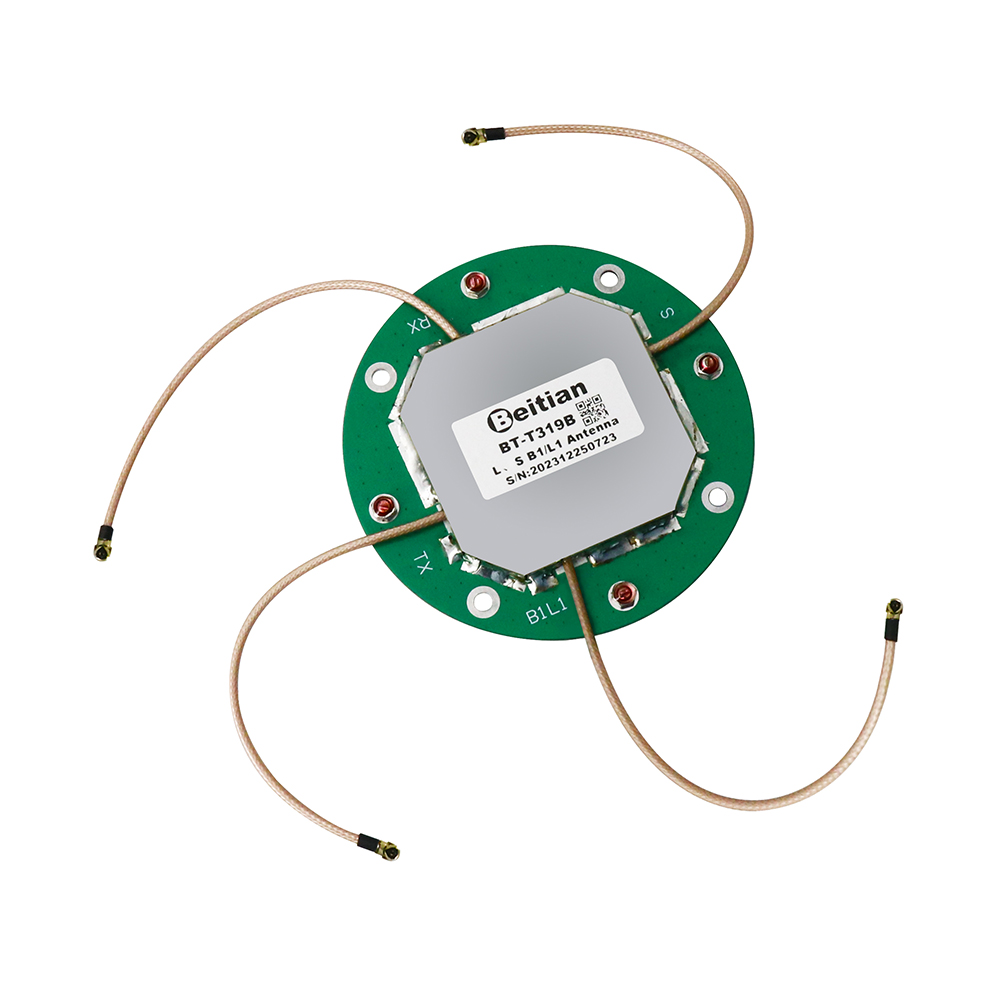

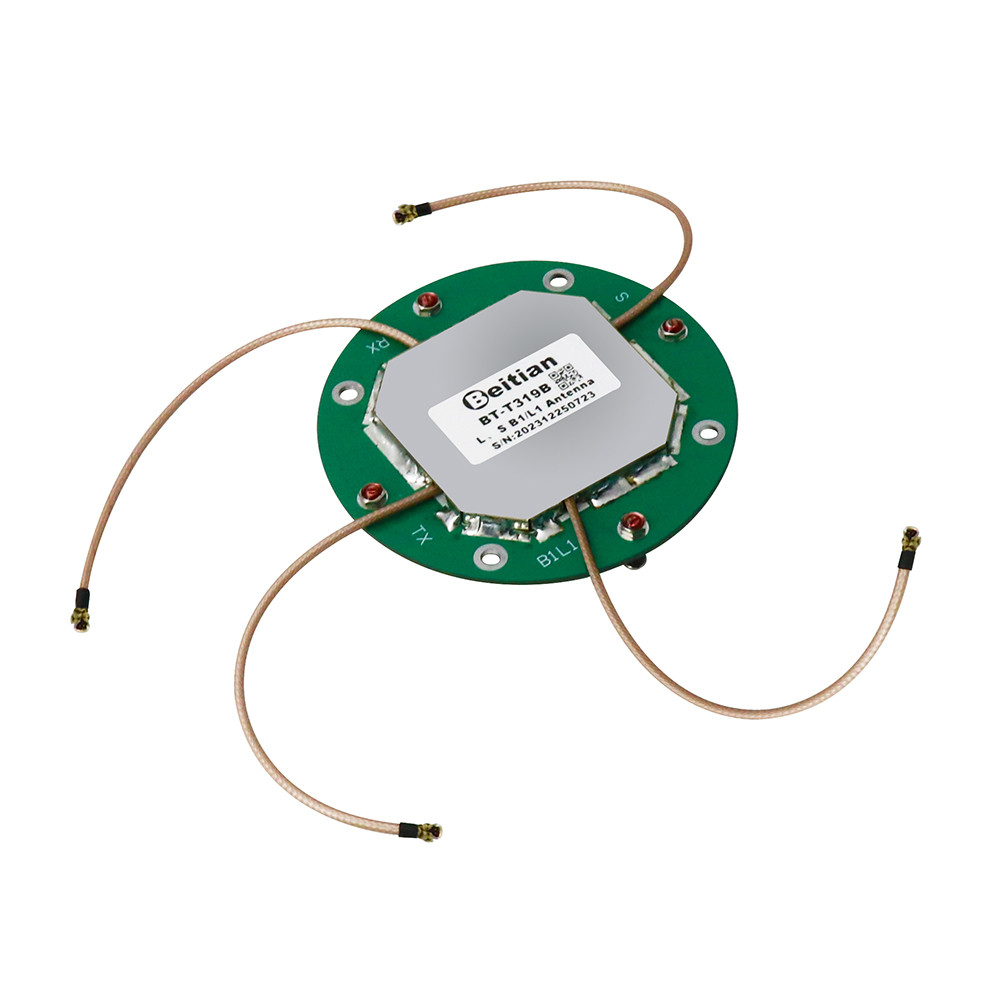

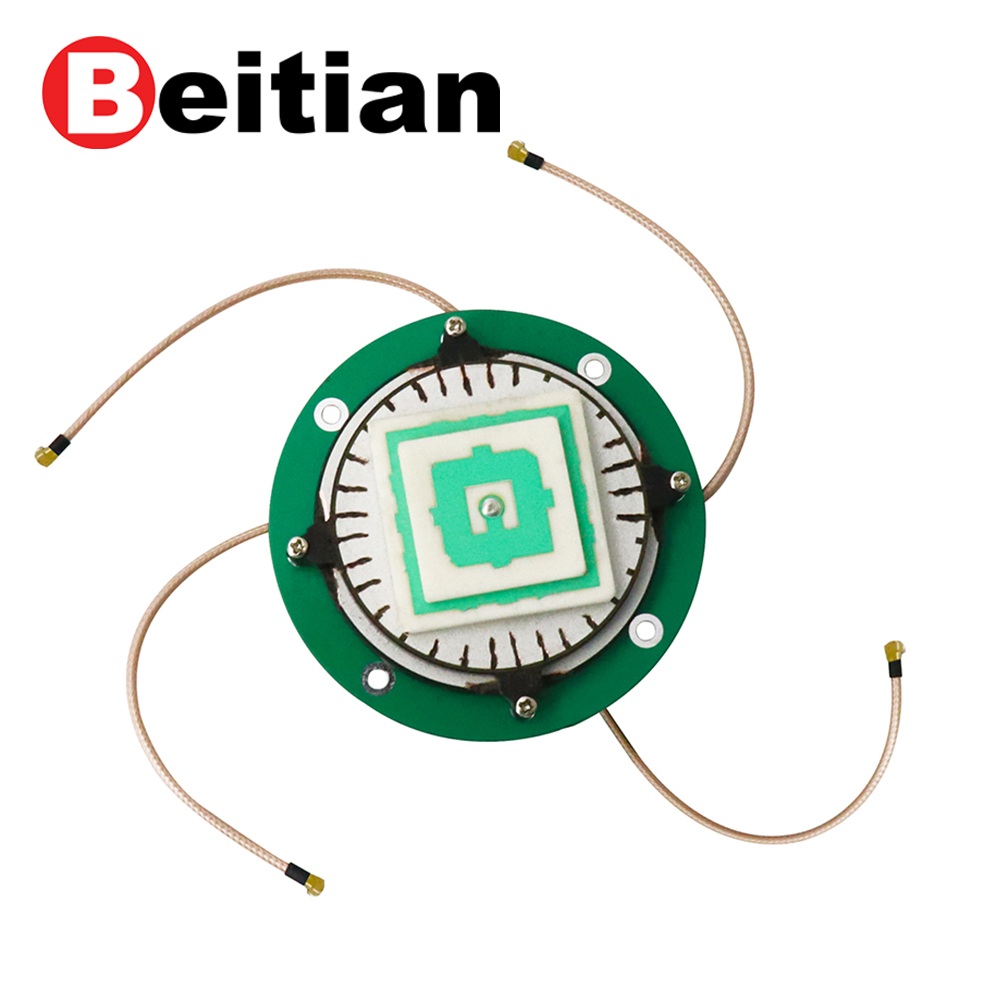

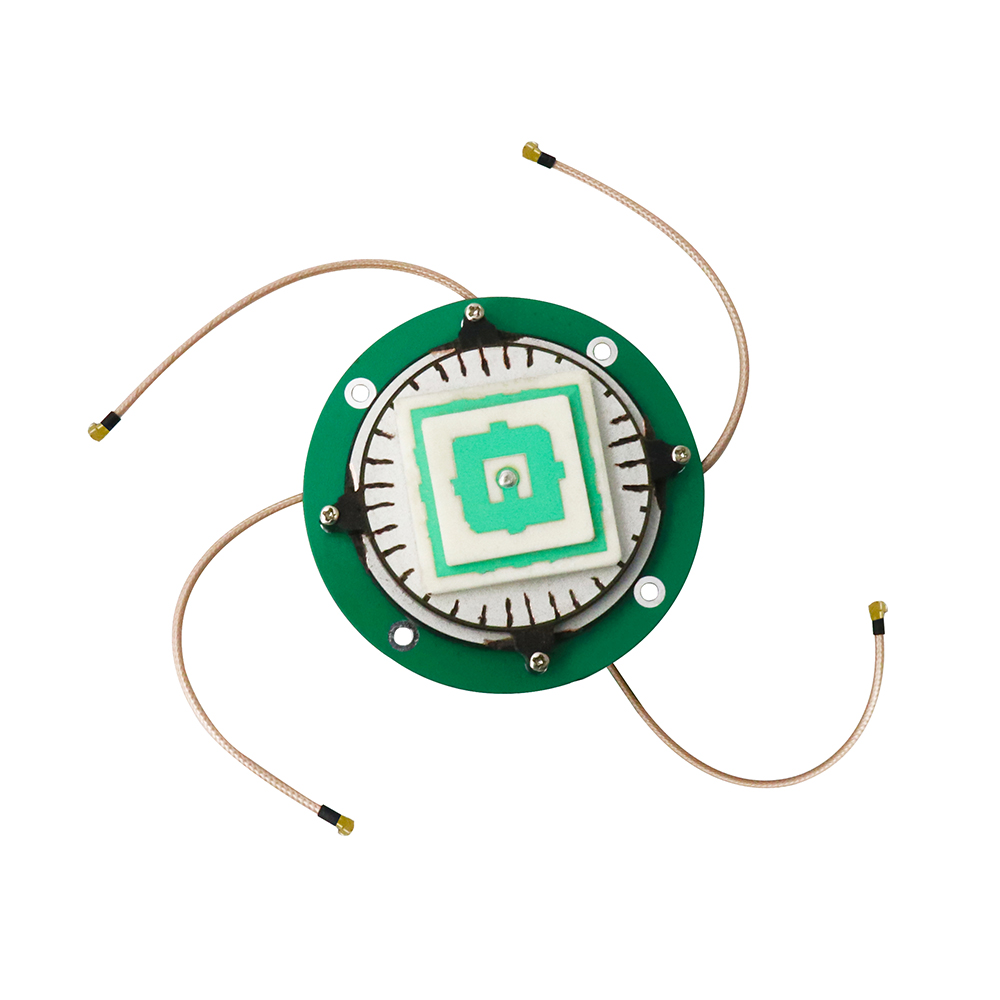

BT-T319B RDSS天线是一款用于S频率卫星信号的接收，以及北斗L频段信号发射的外置天线，天线单元采用一体化设计，使天线实现小型化，并保持高增益，方向图波束宽，具有良好的高、低仰角性能。广泛应用于舰载、船载、车载、手持设备等领域。
二、 特点
天线部分采用对称设计，降低天线对精度误差的影响，相位中心稳定；
天线单元采用双馈技术，天线单元增益高，方向图波束宽，低仰角信号接收效果好;
多馈式结构使天线良好的圆极化轴比特性;
底部带强磁方便户外安装。
三、 应用领域
广泛应用于舰载、船载、车载、手持设备等场合。
四、 主要技术参数
天线参数Antenna Specifications
天线频段
L1 B1
S波段
BDS L
BDS S
频率范围
BDS B1
GPS L1
1980-2010MHz
2170-2200MHz
1610-1622MHz
2491.75±8.06MHz
阻抗
50欧姆
极化方式
右旋圆极化
左旋圆极化
覆盖范围
水平360°
输出驻波
≤2.0
增益
<1.5dBi
≥4dBi，仰角90°
≥-ldBi，仰角30°
≥3dBi，仰角90°
≥-2dBi，仰角30°
≥-3dBi，仰角30°
法向轴比
≤3
结构特性
天线尺寸
Φ70*18.8mm
接头
4-IPEX一代
线长
RX：20cm
S：20cm
TX：22cm
B1L1：22cm
线粗
RG178
工作环境
工作温度
-40°C~+ 75°C
存储温度
-55°C~+ 85°C

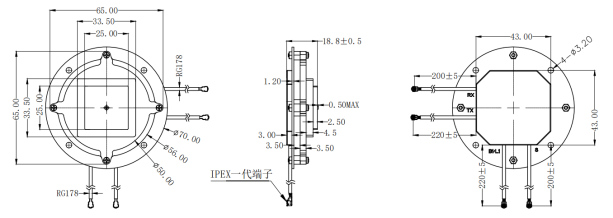

五、 产品尺寸图（mm）
