一、 产品介绍
北斗三号通信定位无源天线涵盖BDS系统多个频段。天线单元增益高、方向图波束宽、隔离度高，可配合多款北斗终端使用。 该天线可广泛应用于导航调度、跟踪监测、测控等其他领域。
二、 特点
天线单元增益高，方向图波束宽，确保低仰角信号强度。
三、 应用领域
广泛应用于车船载货、智能驾驶等场合。
四、 主要技术参数
天线参数Antenna Specifications
频率范围
BDS
B2 1207. 14±10. 23、
B2a 1176.45±10.23
B1 1561.09±2.046、
B1C 1575.42±16.368
BDS L：Lf0-Lf4
Lf0：1615.68±4.08、
Lf1：1614.26±4.08、
Lf2：1618.34±4.08、
Lf3：1622.42±4.08、
Lf4：1624.524±4.08
BDS S 2491.75±8.16
阻抗
50欧姆
极化方式
右旋圆极化
左旋圆极化
覆盖范围
水平360°
输出驻波
L/S/B1/B1C/B2/B2a/ W1.5
增益指标
B2/B2a：
N3.5db(顶点增益)
N-5.5db(仰角20°)
B1/B1C：
N4.0db(顶点增益)
N4.5db(顶点增益)
N4db(仰角20°)
N3db(仰角20°)
法向轴比
L/S/B1/B1C/B2/B2a/ W3dB
隔离度
B1/B1C-L@L： N20dB
B2/B2a-L@ L： N30dB
S-L@ L： N40dB
结构特性
天线尺寸
95*95*15.5mm
接头
4-MCX-JW
线材
RG178线
线长
90mm
重量
<150g
工作环境
工作温度
-40°C~+ 75°C
存储温度
-55°C~+ 85°C

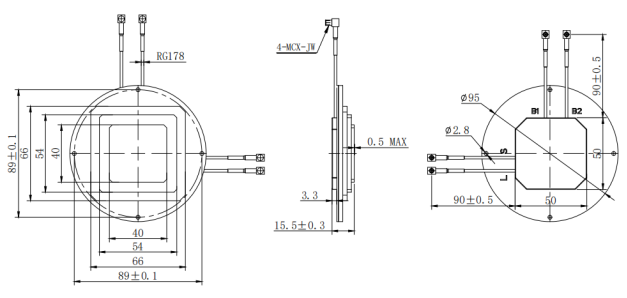

五、 产品尺寸图（mm）
