一、 产品介绍

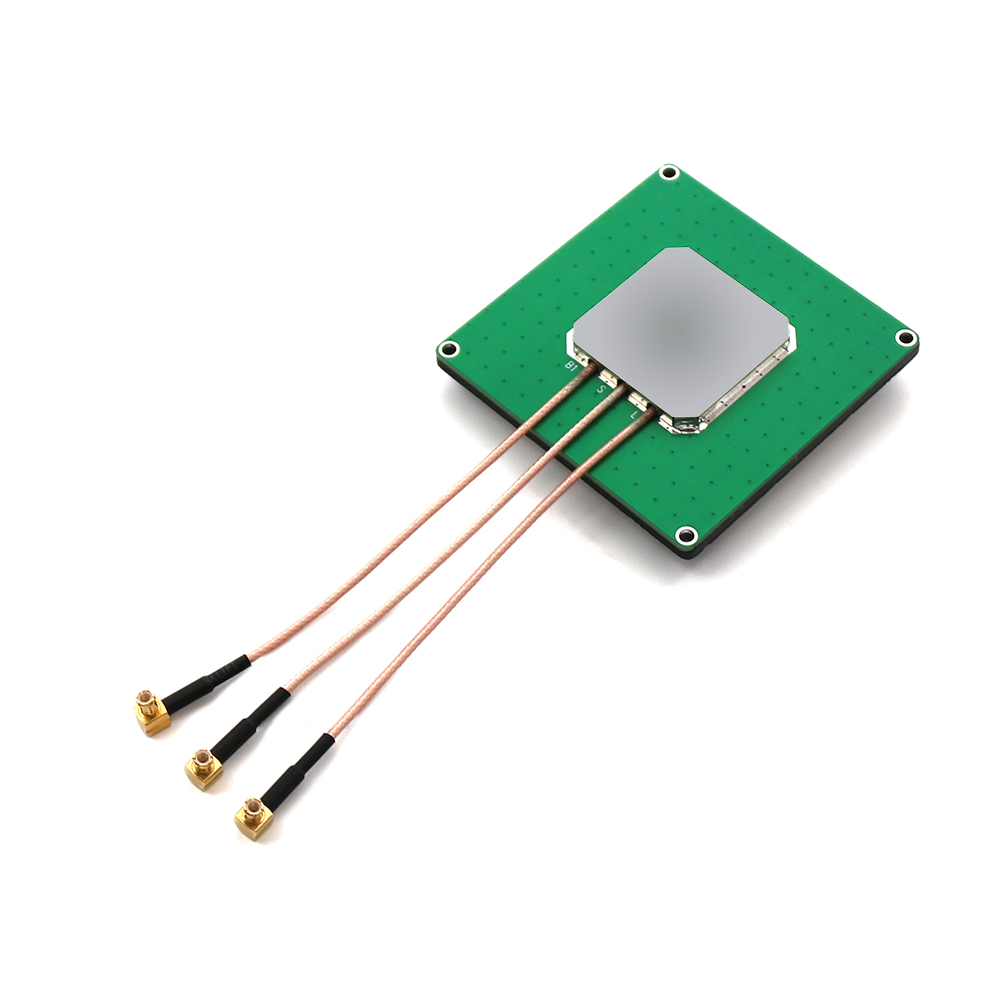

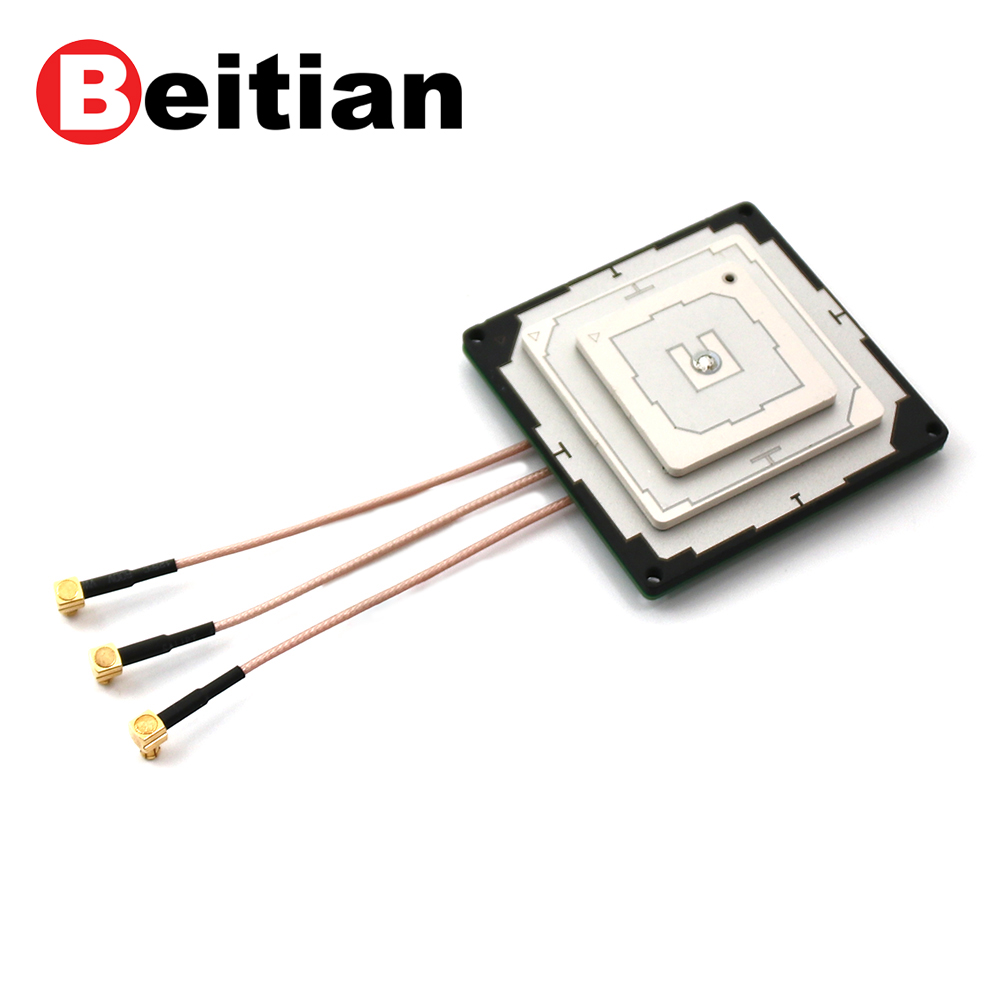

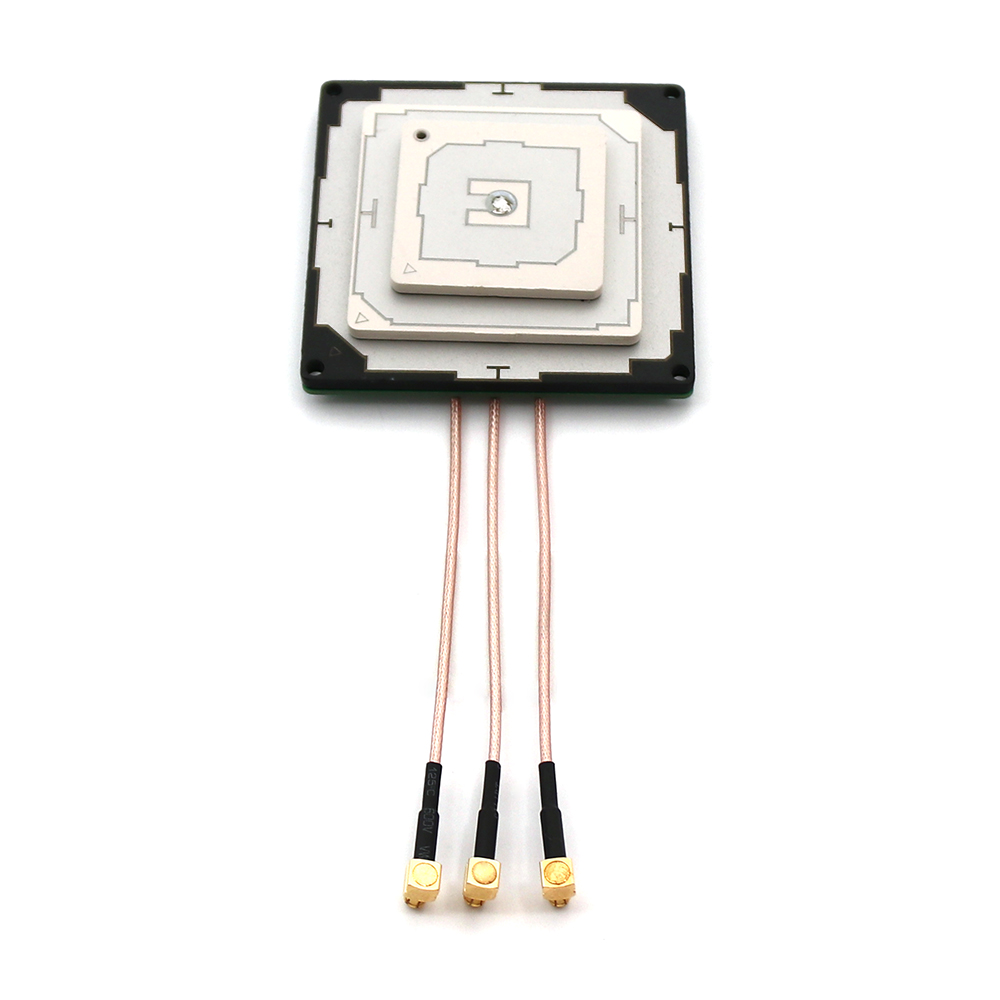

北斗三号通信定位无源天线涵盖BDS系统多个频段。天线单元增益高、方向图波束宽、隔离度高，可配合多款北斗终端使用。 该天线可广泛应用于导航调度、跟踪监测、测控等其他领域。
二、 特点
天线单元增益高，方向图波束宽，确保低仰角信号强度。
三、 应用领域
广泛应用于车船载航、智能驾驶等场合。
四、 主要技术参数
天线参数Antenna Specifications
频率范围
BDS B1I B1C
1561.098±2.046
1575.42±16.36
BDS L： Lf0-Lf4
Lf0： 1615. 68 ± 4. 08、Lf1： 1614. 26±4. 08、
Lf2： 1618. 34±4. 08、
Lf3： 1622. 42±4. 08、
Lf4： 1624. 524±1.6376
BDS S
2491. 75±8. 16
阻抗
50欧姆
极化方式
右旋圆极化
左旋圆极化
覆盖范围
水平360°
输出驻波
L/S/B1/ W1.5
增益
≥-3db(仰角30°)
≥2db(仰角90°)
≥-3.5db(仰角20°)
≥1.5db(仰角70°)
≥3db(仰角90°)
≥-2db(仰角30°)
≥2db(仰角70°)
≥4db(仰角90°)
法向轴比
≤3
隔离度
≥12dB@L
≥25dB@L
结构特性
天线尺寸
68*68*14.4mm
接头
3-MCX-JW
线材
RG178线
线长
100mm
重量
<60g
工作环境
工作温度
-40°C~+ 85°C
存储温度
-55°C~+ 85°C
五、 产品尺寸图（mm）
