参 数 | 说 明 |
芯片特性 | 芯片 | Air780E 4G全网通模块 |
频段 | LTE-TDD:B34/B38/B39/B40/B41 LTE-FDD:B1/B3/B5/B8 |
数据 | LTE-TDD: 上下行配比2 **8Mbps (DL)/**2Mbps (UL) 上下行配比1 **6Mbps (DL)/**4Mbps (UL) LTE-FDD: **10Mbps (DL)/**5Mbps (UL) |
电气参数 | 输出功率 | LTE-TDD: Class3(23dBm+1/-3dB) LTE-FDD: Class3(23dBm+-2dB) |
功耗 | 1uA @关机 3uA @休眠，典型值 |
灵敏度 | FDD B1: -99dBm (10M) FDD B3: -99dBm (10M) FDD B5: -99dBm (10M) FDD B8: -99dBm (10M) TDD B34: -100dBm (10M) TDD B38: -100dBm (10M) TDD B39: -100dBm (10M) TDD B40: -100dBm (10M) TDD B41: -100dBm (10M) |
电源消耗 | 带宽 | 1.4/3/5/10/15/20MHz |
供电电压 | 3.3V~4.3V典型值3.8V |
物理参数 | 尺寸 | 61.1*55.1*14.45mm |
重量 | 15.5克 |

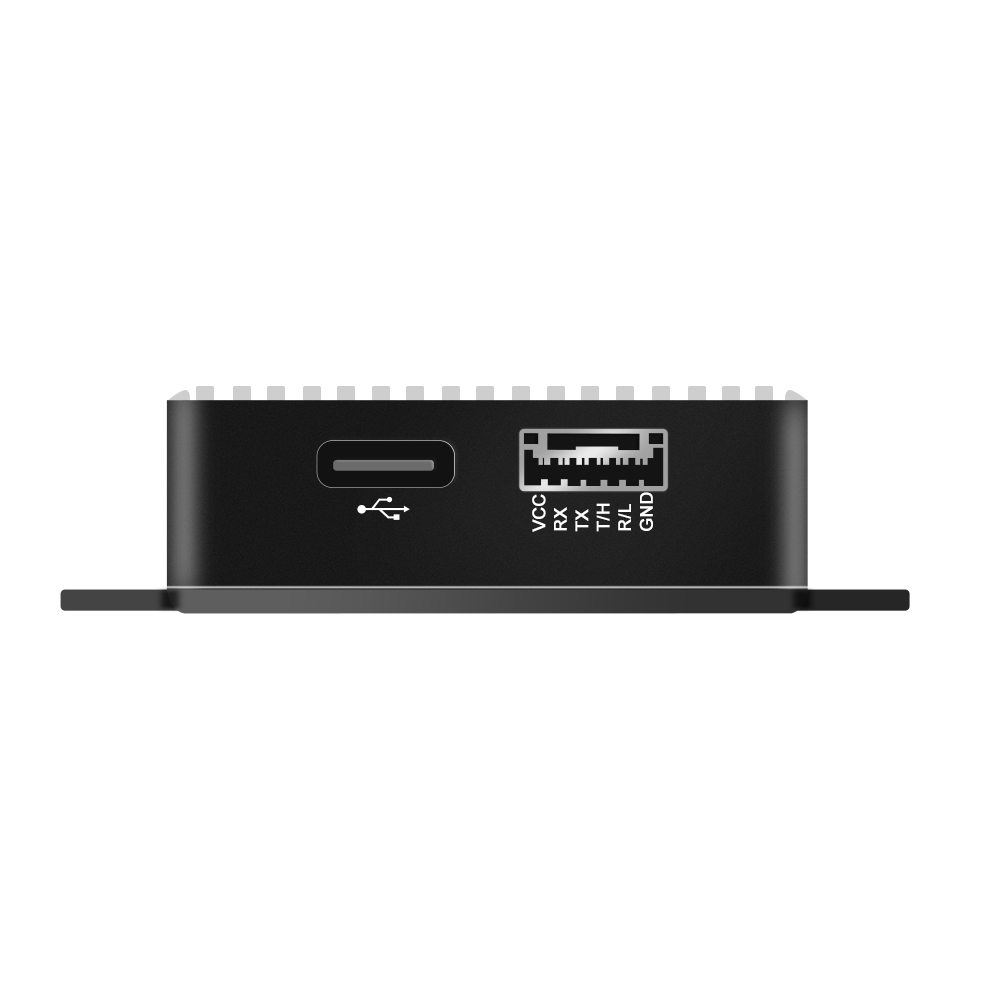

连接器 | 1*1.25间距6pin带锁座子 1*Type-C接口 |
环境 | 操作温度 | -40 °C ~ +85°C |
存储温度 | -40°C ~ +105°C |

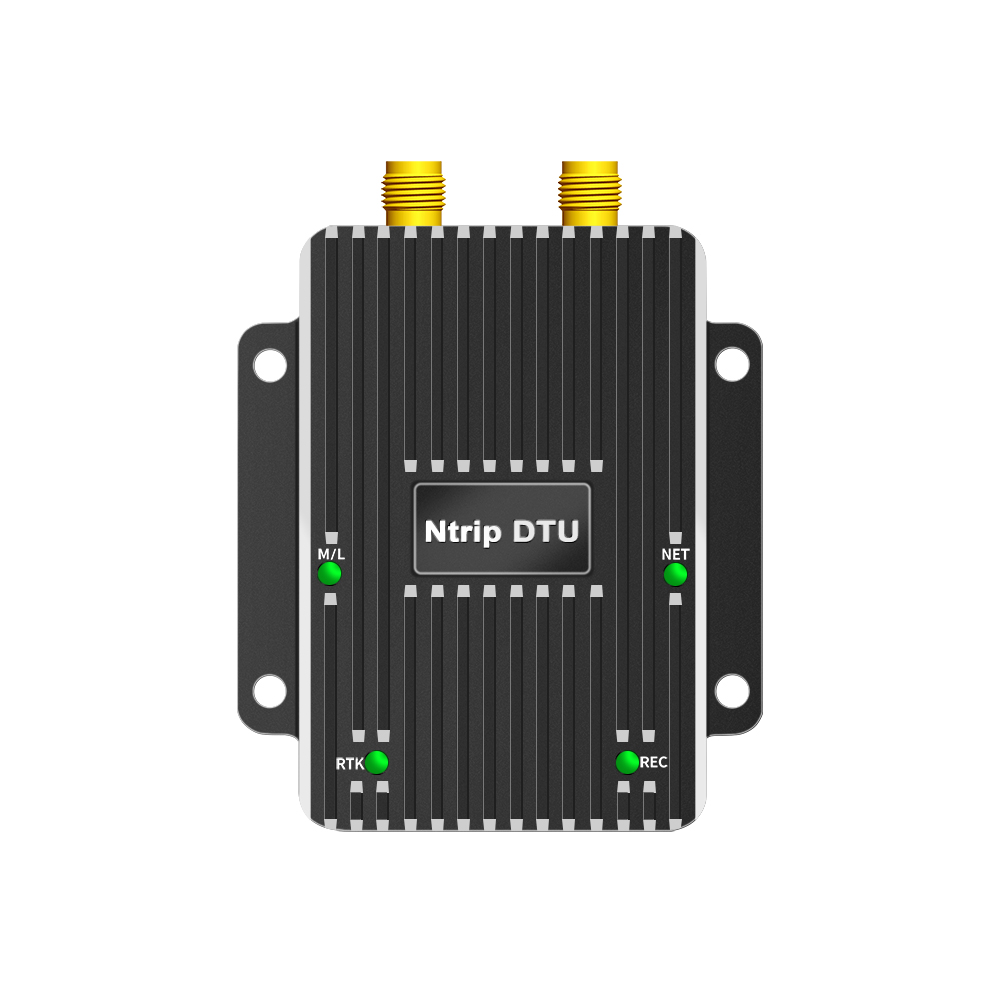

指示灯 | LORA 灯 | 以下情况： 1、上电绿灯常亮：通信状态正常 2、上电绿灯不显示：通信状态异常 3、绿灯闪烁，正在传输数据 |
REC 灯 | 以下情况： 1、绿灯闪烁：存储中 2、绿灯不显示：无TF卡或存储卡故障 |
RTK灯 | 以下情况： 1、绿灯慢闪：GPS正常，定位无效 2、绿灯快闪：单点定位模式 3、绿灯常亮：RTK定位模式 4、绿灯不显示：GPS故障 |
NET灯 | 以下情况： 1、绿灯慢闪：SIM卡正常 2、绿灯常亮：CROS基站模式 3、绿灯不显示：SIM卡异常 4、绿灯快闪：开机检测状态 |
外设 | SIM卡 | 支持联通、移动、电信4G/3G/2G |
SD卡 | 用于数据实时存储，支持TF卡热插拔，支持≤32G 容量，FAT32文件系统。 |
Type-C | 支持配置 |
