一、 产品介绍

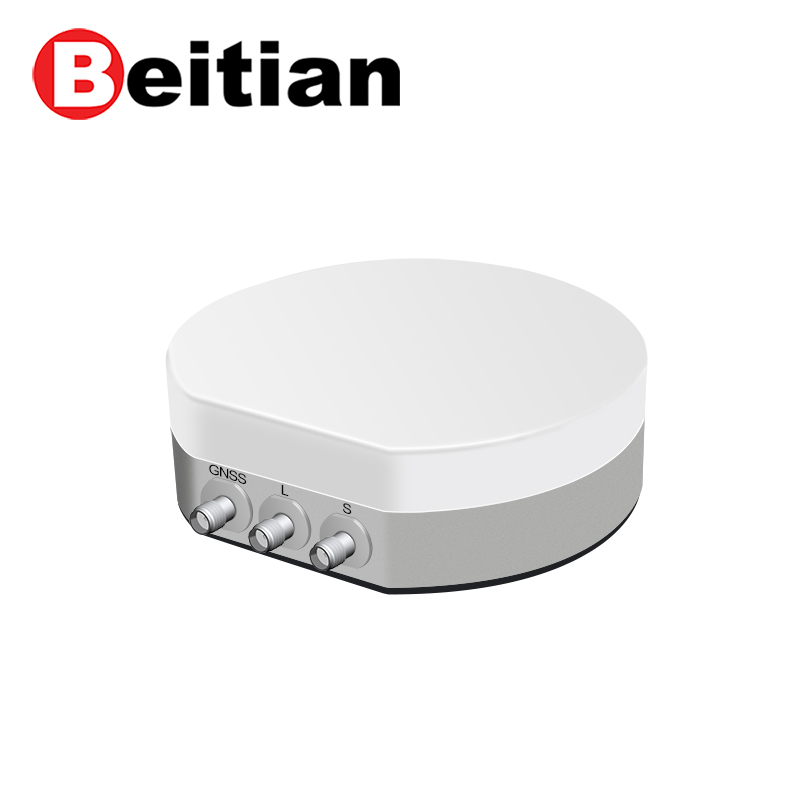

BT-T289北斗三号天线是一款用于北斗B1I、B1C、S频率卫星信号的接收，以及北斗L频段信号发射的外置天线，天线单元采用一体化设计，使天线实现小型化，并保持高增益，方向图波束宽，具有良好的高、低仰角性能。广泛应用于舰载、船载、车载、手持设备等领域。
二、 特点
天线部分采用对称设计，降低天线对精度误差的影响，相位中心稳定；
天线单元采用双馈技术，天线单元增益高，方向图波束宽，低仰角信号接收效果好；
多馈式结构使天线良好的圆极化轴比特性；

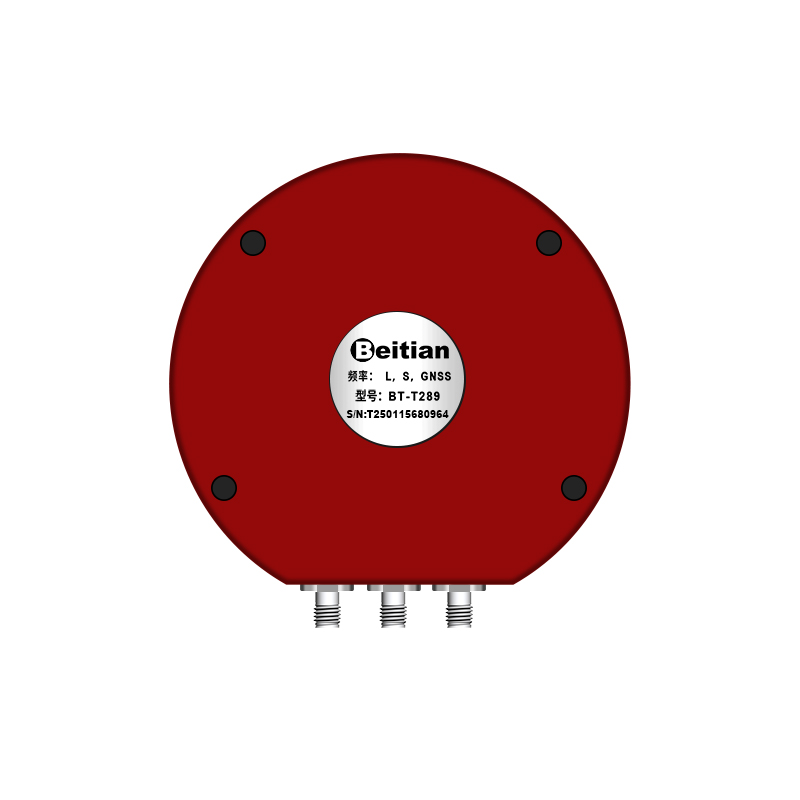

底部带强磁方便户外安装。
三、 应用领域
广泛应用于舰载、船载、车载、手持设备等场合。
四、 主要技术参数
天线参数Antenna Specifications
频率范围
BDS B1I B1C
1561.098±2.046
1575.42±16.36
BDS L： Lf0-Lf4
Lf0： 1615. 68 ± 4. 08、Lf1： 1614. 26±4. 08、
Lf2： 1618. 34±4. 08、
Lf3： 1622. 42±4. 08、Lf4： 1624. 524±1.6376
BDS S
2491. 75±8. 16
阻抗
50欧姆
极化方式
右旋圆极化
左旋圆极化
覆盖范围
水平360°
输出驻波
≤2.0
增益
≥-3db(仰角30°)
≥2db(仰角90°)
≥-3.5db(仰角20°)
≥1.5db(仰角70°)
≥3db(仰角90°)
≥-2db(仰角30°)
≥2db(仰角70°)
≥4db(仰角90°)
法向轴比
≤3
隔离度
≥12dB@L
≥25dB@L
结构特性
天线尺寸
Φ104*39mm
接头
3-SMA-K
工作环境
工作温度
-40°C~+ 75°C
存储温度
-55°C~+ 85°C

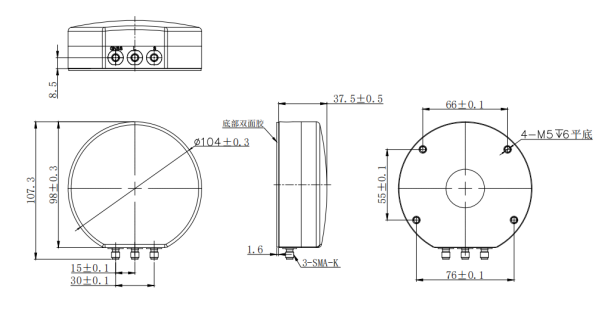

五、 产品尺寸图（mm）
