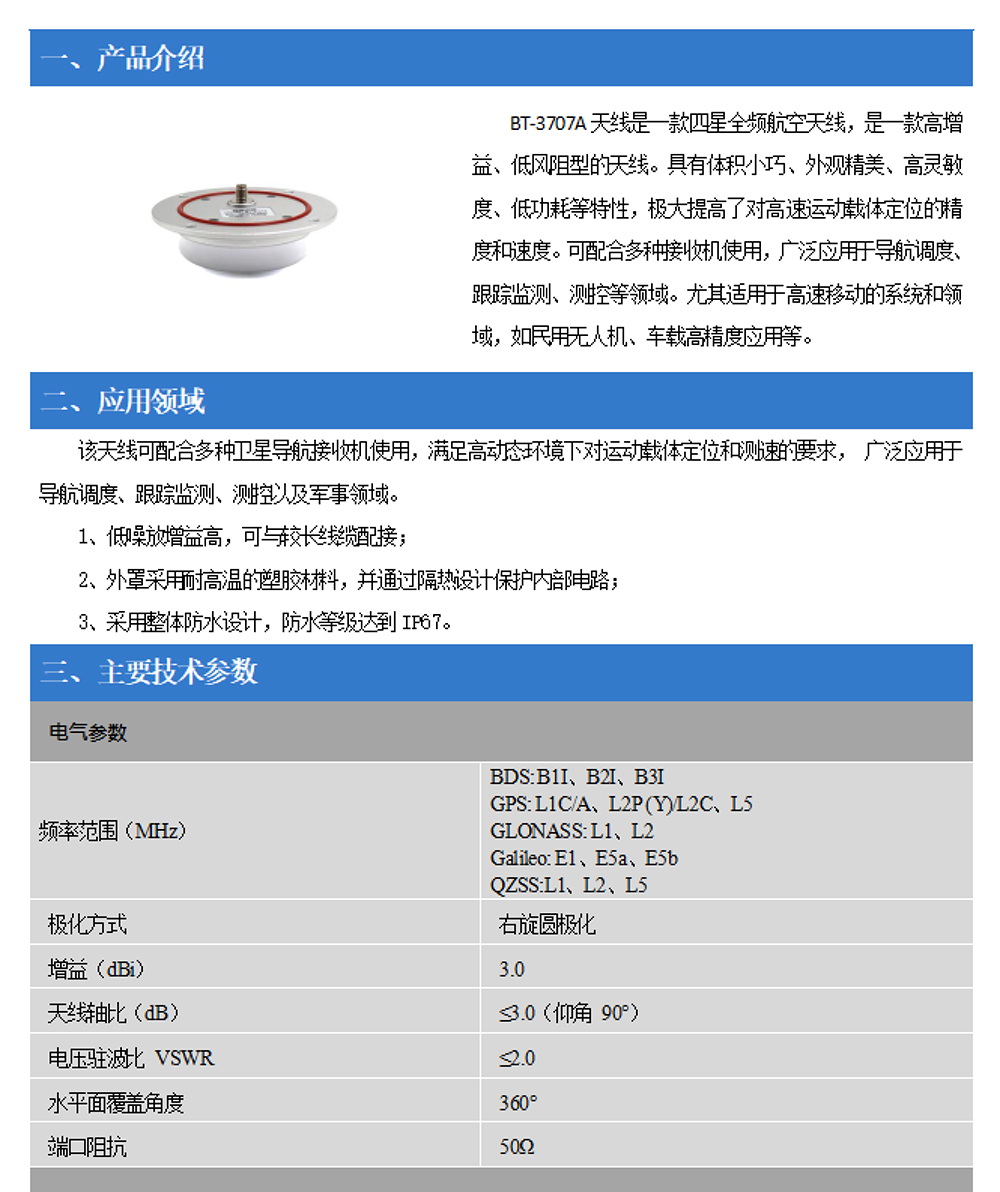

一、 产品介绍

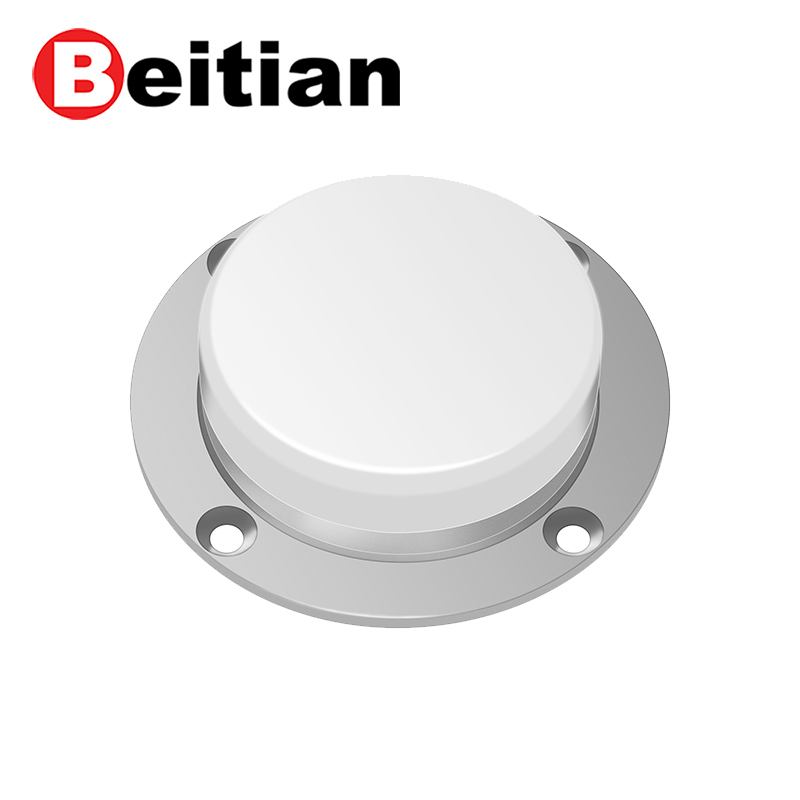

BT-3707A天线是一款四星全频航空天线，是一款高增益、低风阻型的天线。具有体积小巧、外观精美、高灵敏度、低功耗等特性，极大提高了对高速运动载体定位的精度和速度。可配合多种接收机使用，广泛应用于导航调度、跟踪监测、测控等领域。尤其适用于高速移动的系统和领域，如民用无人车、车载高精度应用等。
二、 应用领域
该天线可配合多种卫星导航接收机使用，满足高动态环境下对运动载体定位和测速的要求，广泛应用于导航调度、跟踪监测、测控以及其他领域。
1、低噪放增益高，可与较长线缆配接；
2、外罩采用耐高温的塑胶材料，并通过隔热设计保护内部电路；
3、采用整体防水设计，防水等级达到IP67。
三、 主要技术参数
电气参数
频率范围（MHz）
BDS: B1I、B2I、B3I
GPS: L1C/A、L2P (Y)/L2C、L5
GLONASS: L1、L2
Galileo: E1、E5a、E5b
QZSS:L1、L2、L5
极化方式
右旋圆极化
增益（dBi）
3.0
天线轴比（dB）
≤3.0（仰角 90°）
电压驻波比 VSWR
≤2.0
水平面覆盖角度
360°
端口阻抗
50Ω
LNA 指标
LNA 增益（dB）
35±2
带内平坦度（dB）
±2
噪声系数（dB）
天线输出驻波 VSWR
工作电压（V）
3.3V-12.0V
工作电流（mA）
≤55
结构特性
接头型号
SMA-K（可根据客户需求定制）
天线尺寸（mm）
Φ90*25.5（不含接头）
重量（g）
130
防水等级
IP67
工作环境
工作相对湿度
95％
工作温度（℃）
-40 - +85
存储温度（℃）
-55 - +85

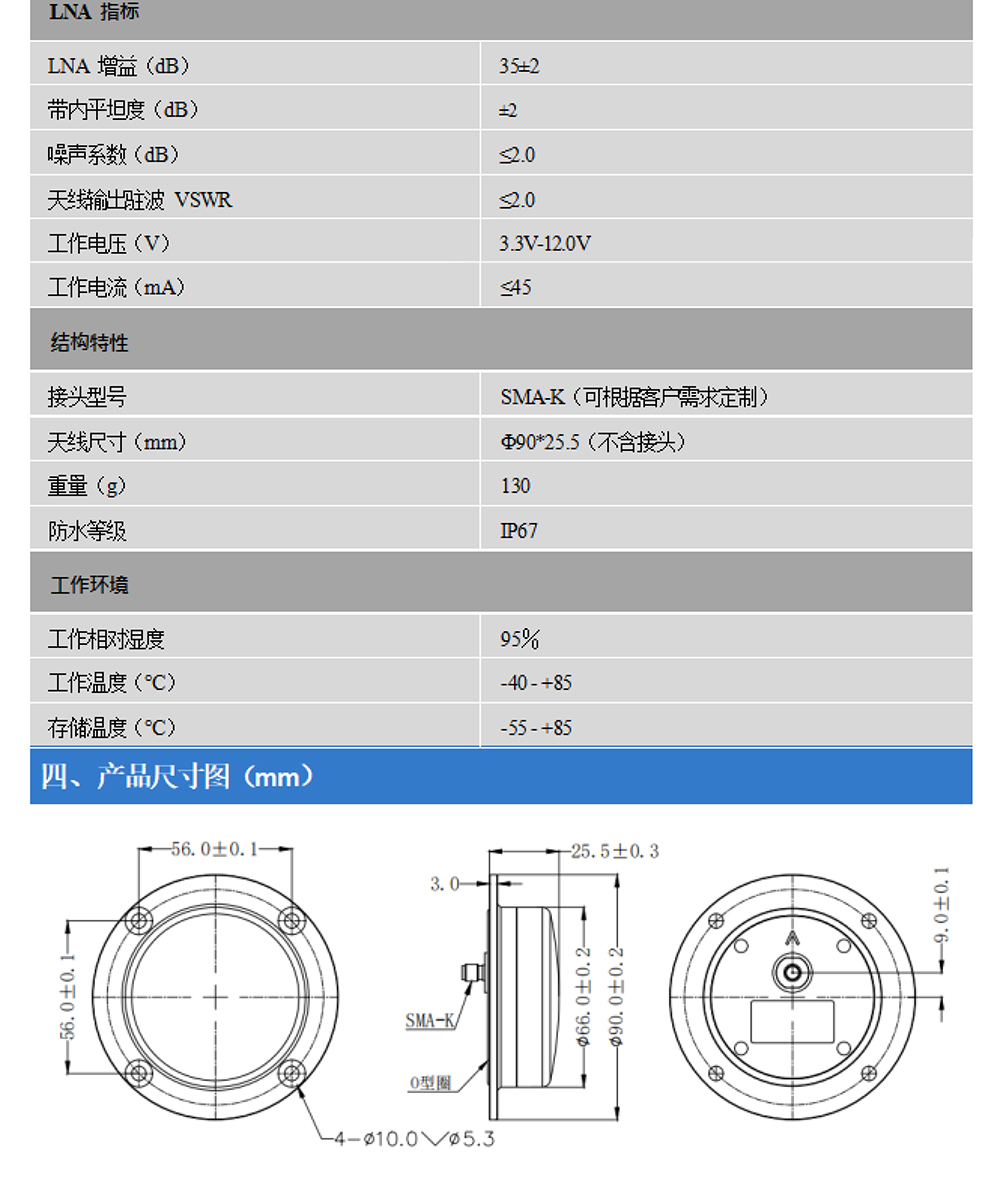

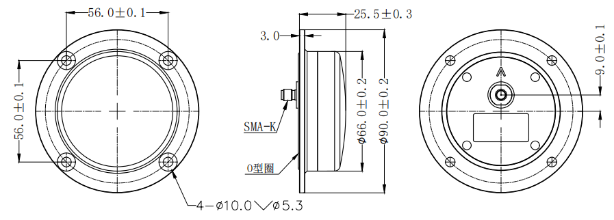

四、 产品尺寸图（mm）
