参 数
说 明
芯片特性
芯片
Air780E 4G全网通模块
频段
LTE-TDD:B34/B38/B39/B40/B41
LTE-FDD:B1/B3/B5/B8
数据
LTE-TDD:
上下行配比2
**8Mbps (DL)/**2Mbps (UL)
上下行配比1
**6Mbps (DL)/**4Mbps (UL)
LTE-FDD:
**10Mbps (DL)/**5Mbps (UL)
电气参数
输出功率
LTE-TDD: Class3(23dBm+1/-3dB)
LTE-FDD: Class3(23dBm+-2dB)
功耗
1uA @关机
3uA @休眠，典型值
灵敏度
FDD B1: -99dBm (10M)
FDD B3: -99dBm (10M)
FDD B5: -99dBm (10M)
FDD B8: -99dBm (10M)
TDD B34: -100dBm (10M)
TDD B38: -100dBm (10M)
TDD B39: -100dBm (10M)
TDD B40: -100dBm (10M)
TDD B41: -100dBm (10M)
输出数据
电平
TTL
波特率
115200bps
电源消耗
带宽
1.4/3/5/10/15/20MHz
供电电压
DC 4.5V-5.5V；推荐5.0V
70mA/5V
物理参数
尺寸
43.1*37.1*14.2mm
重量
50克

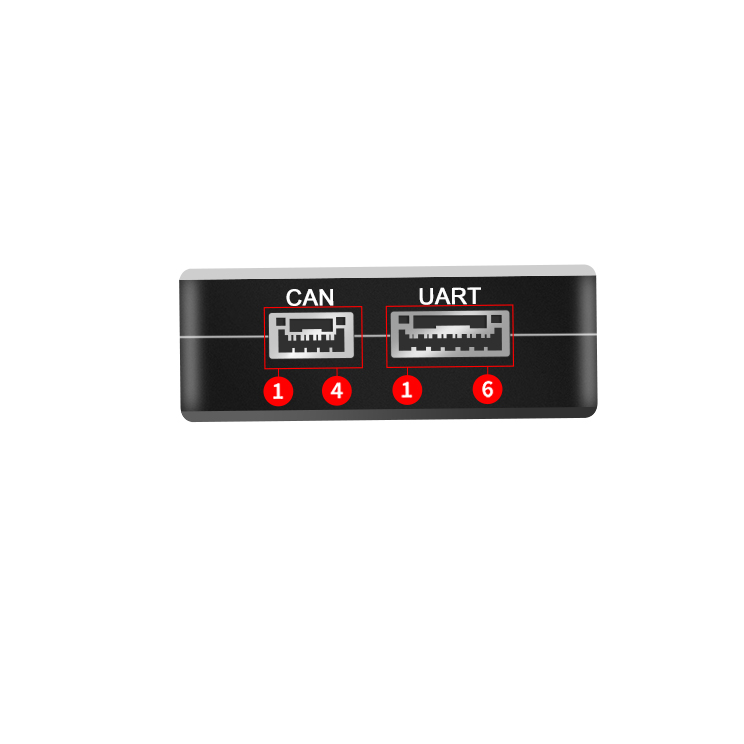

连接器
1*1.25间距6pin带锁座子
1*1.25间距4pin带锁座子
环境
操作温度
-40 °C ~ +85°C
存储温度
-40°C ~ +105°C

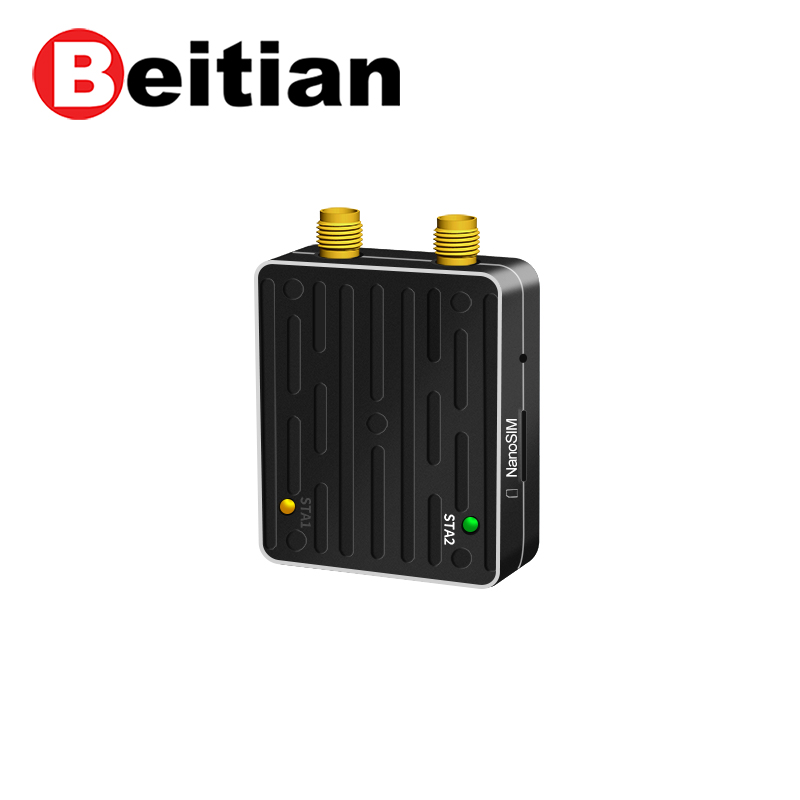

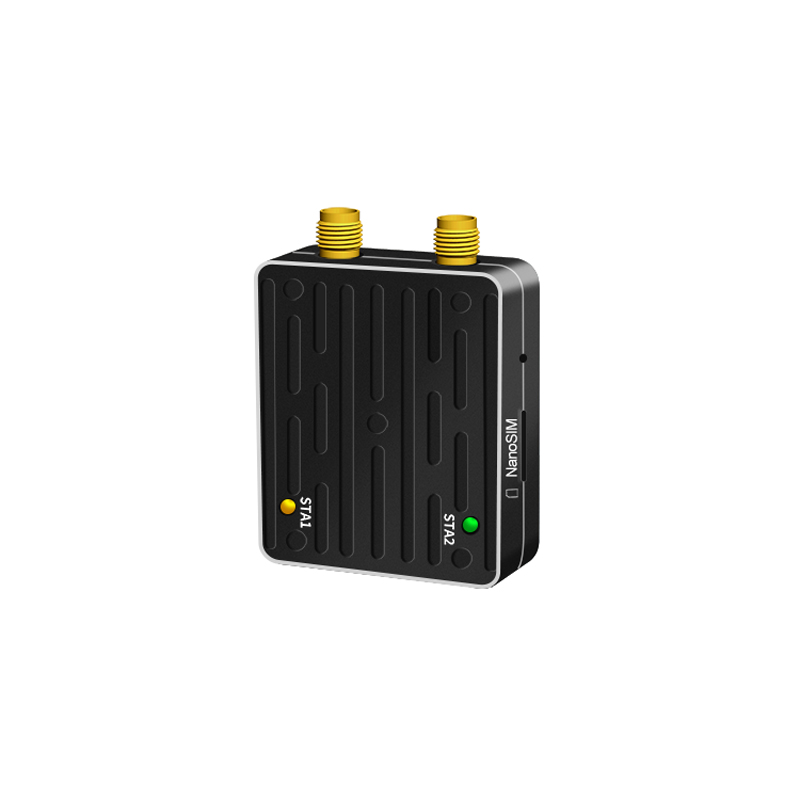

指示灯
STA1灯
以下情况：
1、橙绿灯交替慢闪：通信状态正常
2、橙绿灯交替快闪：串口数据交互中
3、橙灯常亮：RTK定位模式
STA2灯
1、绿灯快闪：入网检测
2、绿灯慢闪：网络连接成功
3、橙灯闪烁：蓝牙连接成功
外设
SIM卡
支持联通、移动、电信4G/3G/2G

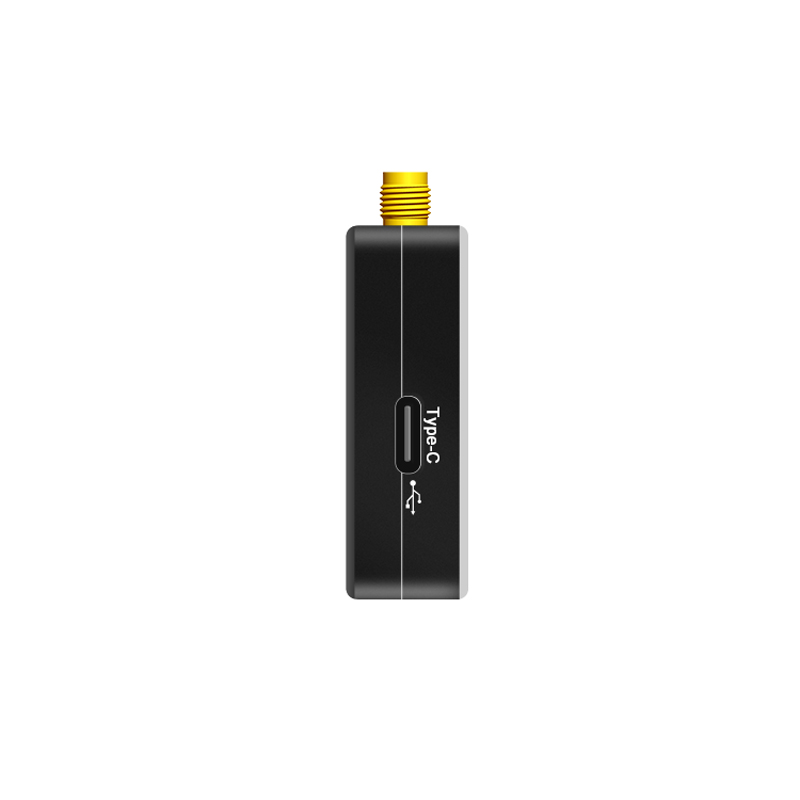

Type-C
支持配置，USB电平，固定波特率115200
