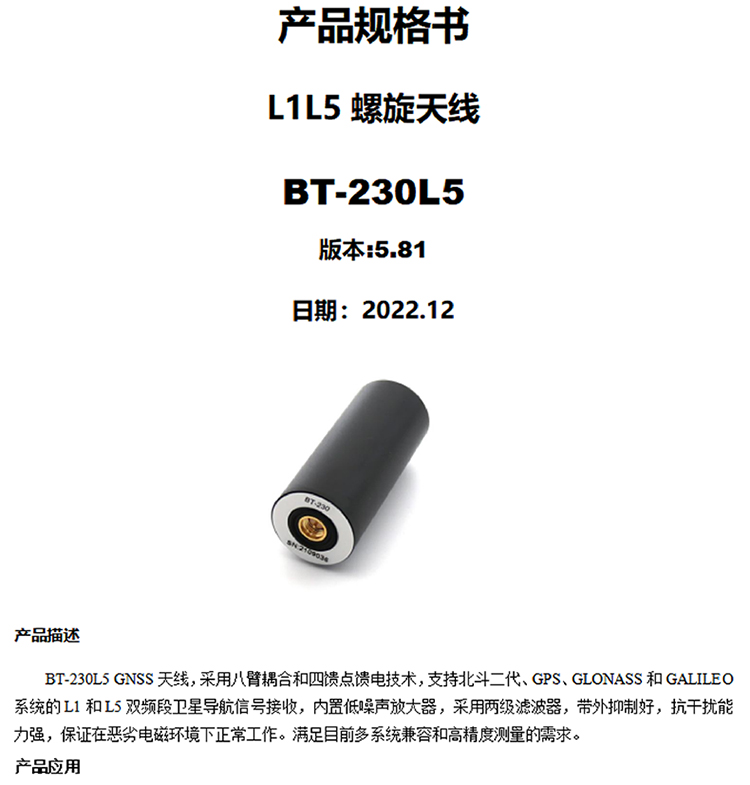

天线特性Antenna
天线结构
Patch Architecture
四臂螺旋结构（Quadrifilar Helix）
支持系统Support system
GPS: L1, L1C,L5C
BDS: B1I,B1C,B2a
GLONASS:L1
Galileo: E1, E5a
QZSS: L5
IRNSS:S-L5

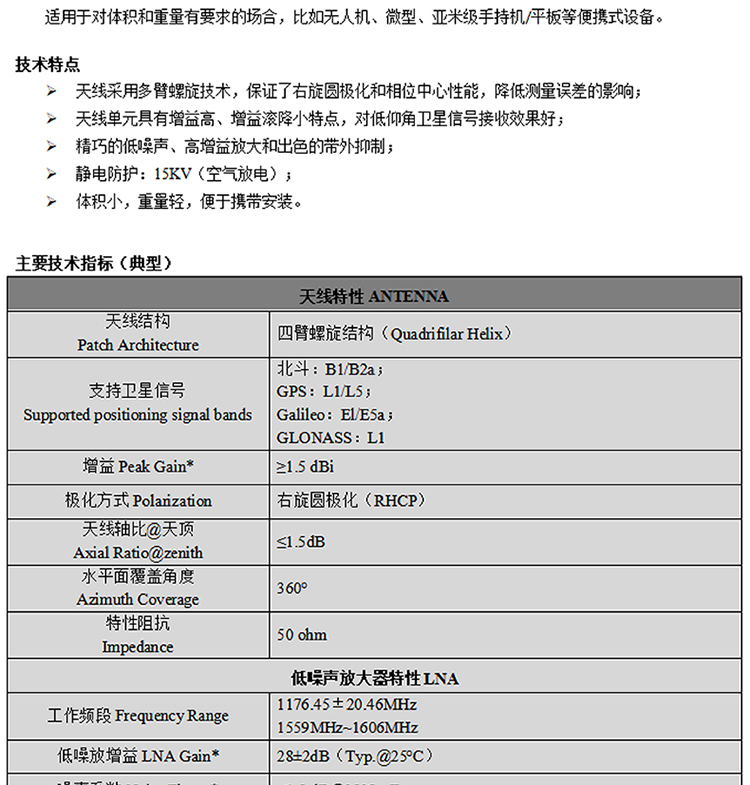

频率范围 Frequency Range（MHz）
L1/B1: 1561-1575.42
L5: 1176
增益Peak Gain*
≥1.5 dBi
极化方式Polarization
右旋圆极化（RHCP）
天线轴比@天顶
Axial Ratio@zenith
≤1.5dB
水平面覆盖角度
Azimuth Coverage
360°
特性阻抗
Impedance
50 ohm
低噪声放大器特性LNA
工作频段Frequency Range
1176.45±20.46MHz
1559MHz~1606MHz
低噪放增益LNA Gain*
28±2dB（Typ.@25°C）
噪声系数Noise Figure*
≤1.5 dB@25°C , Typ.
输出驻波比Output VSWR
≤1.5:1 typ. 1.8:1max
工作电压Operation Voltage
3.0~12V DC
工作电流Operation Current
≤45mA
机械结构与环境特性
Mechanicals & Environmental

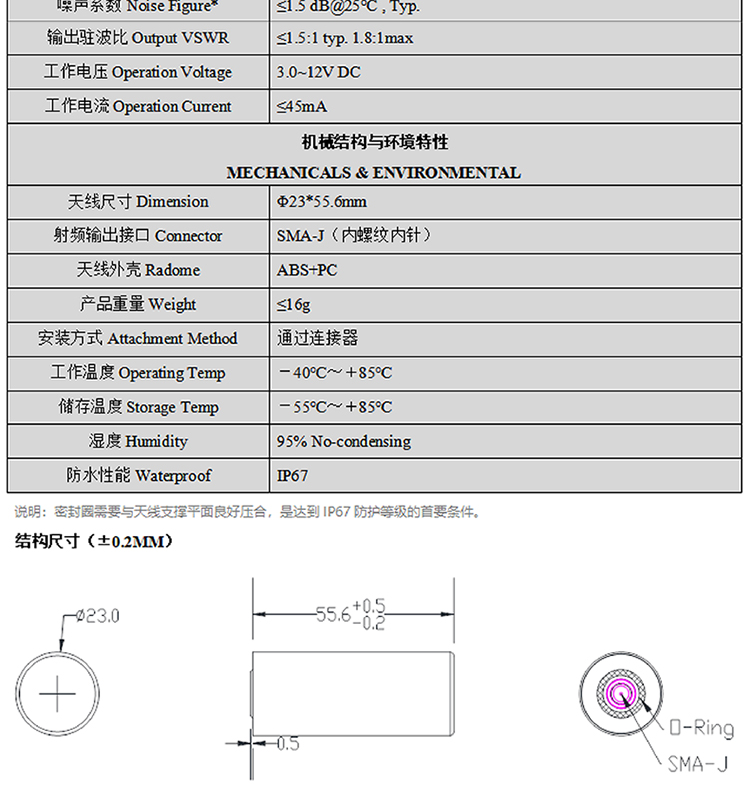

天线尺寸Dimension
Φ23*55.6mm

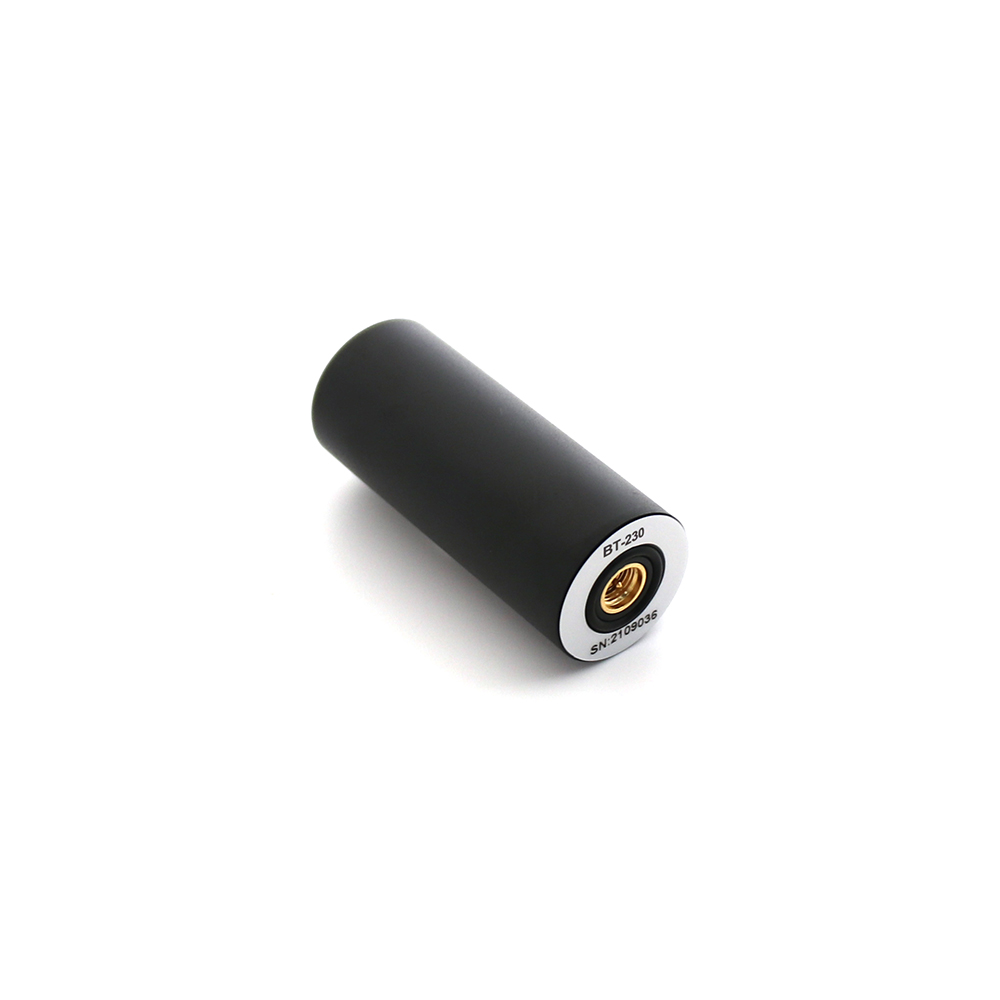

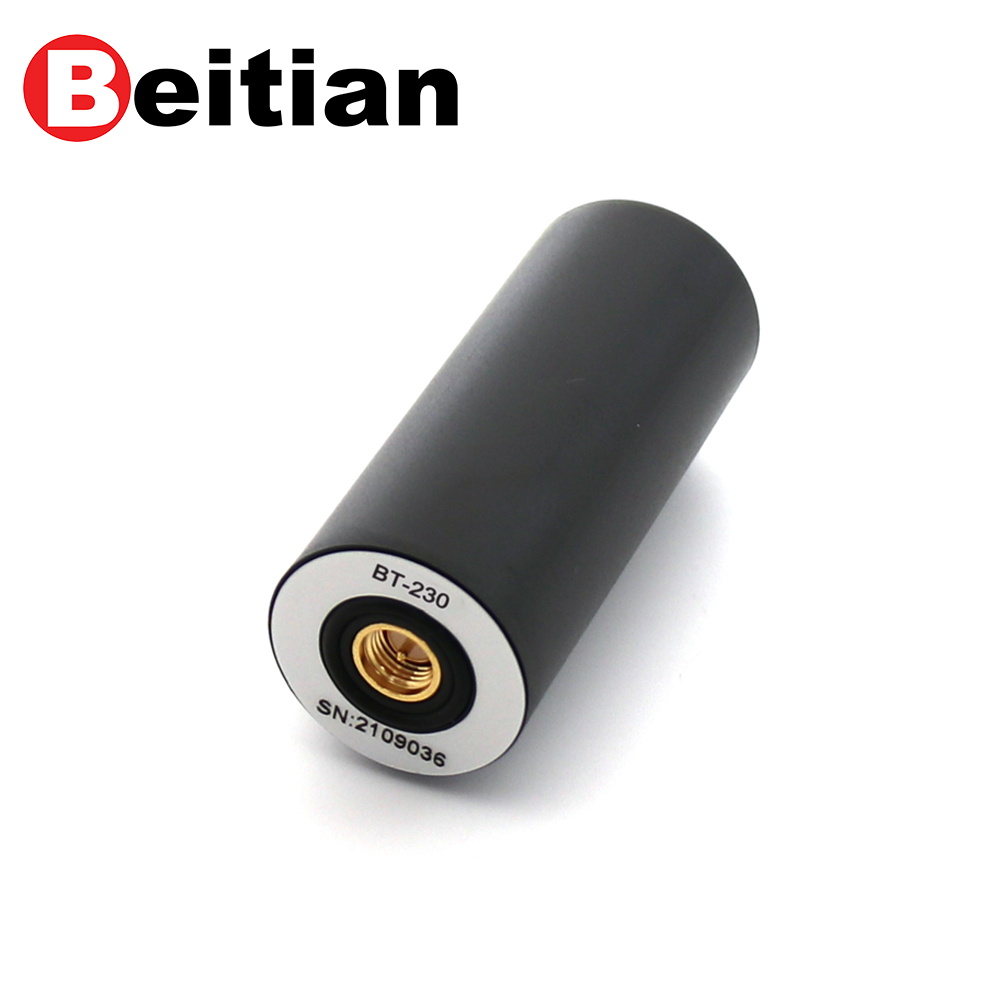

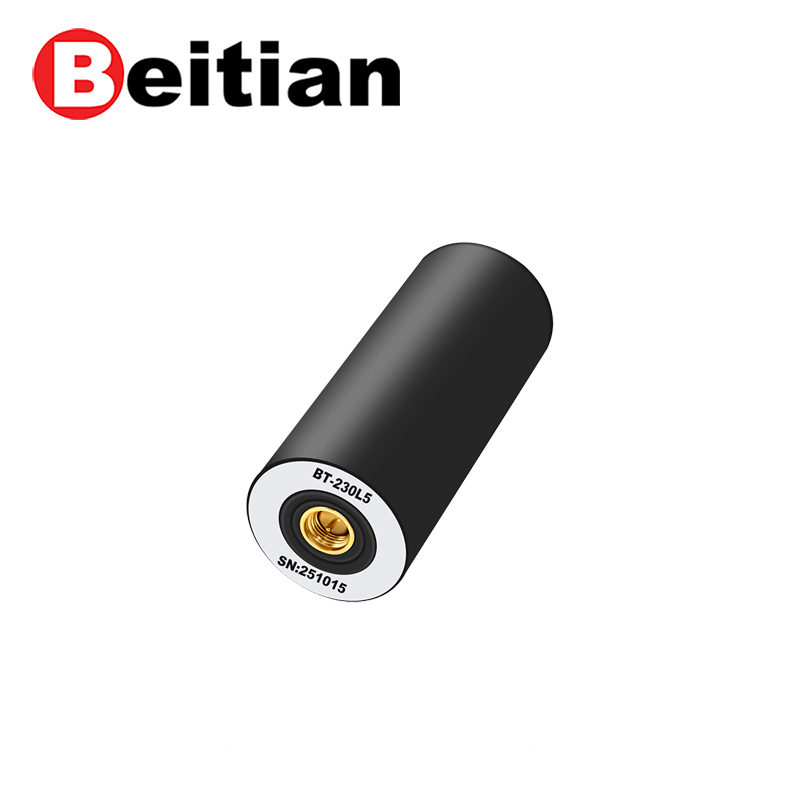

射频输出接口Connector
SMA-J（内螺纹内针）
天线外壳Radome
ABS+PC
产品重量Weight
≤16g
安装方式Attachment Method
通过连接器
工作温度Operating Temp
－40℃～＋85℃
储存温度Storage Temp
－55℃～＋85℃
湿度Humidity
95% No-condensing
防水性能Waterproof
IP67
