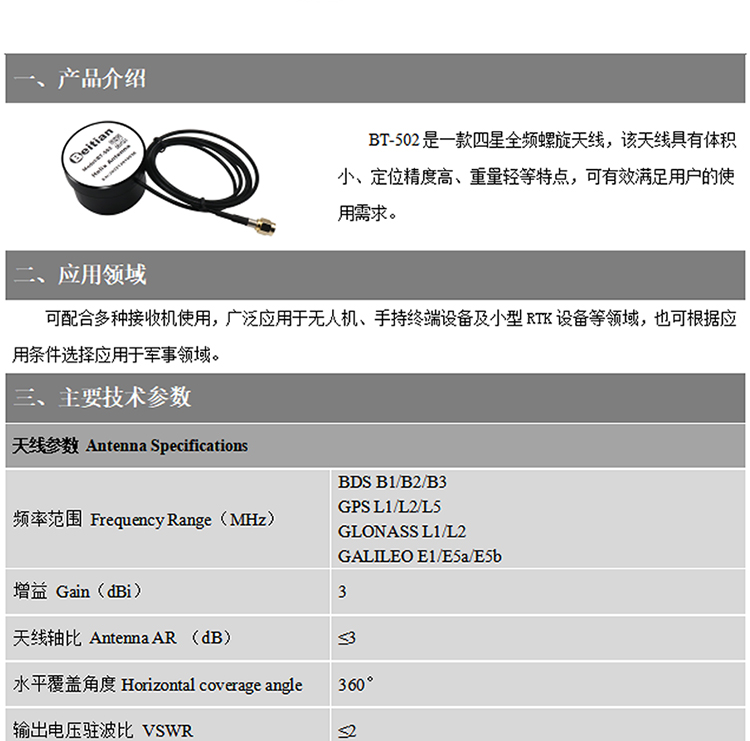

一、 产品介绍 |

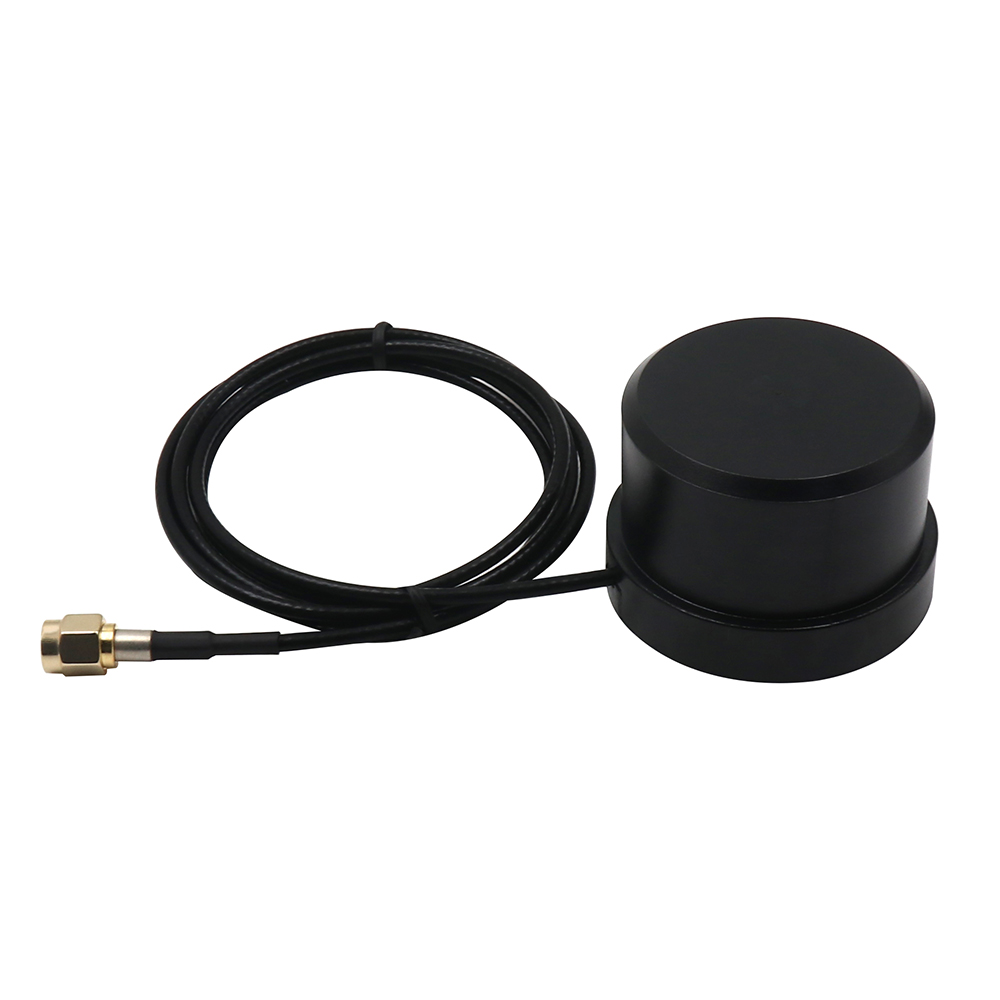

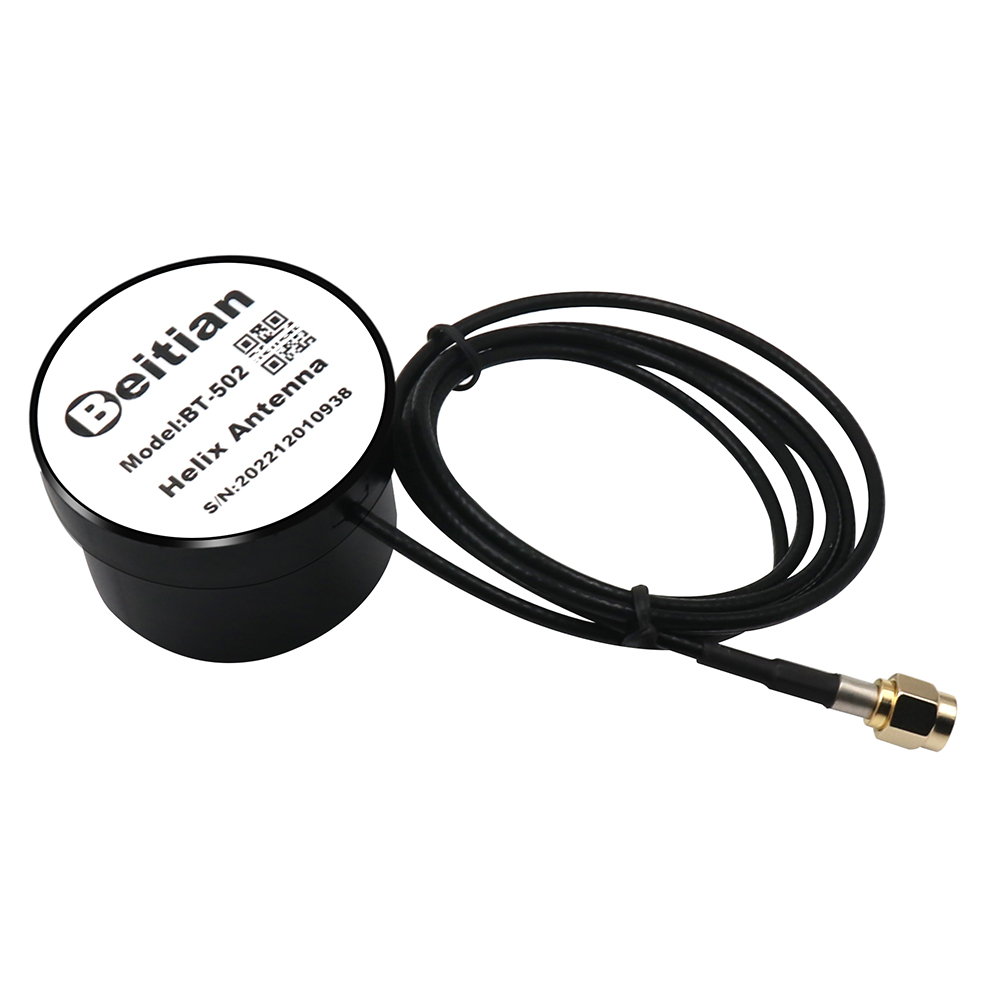

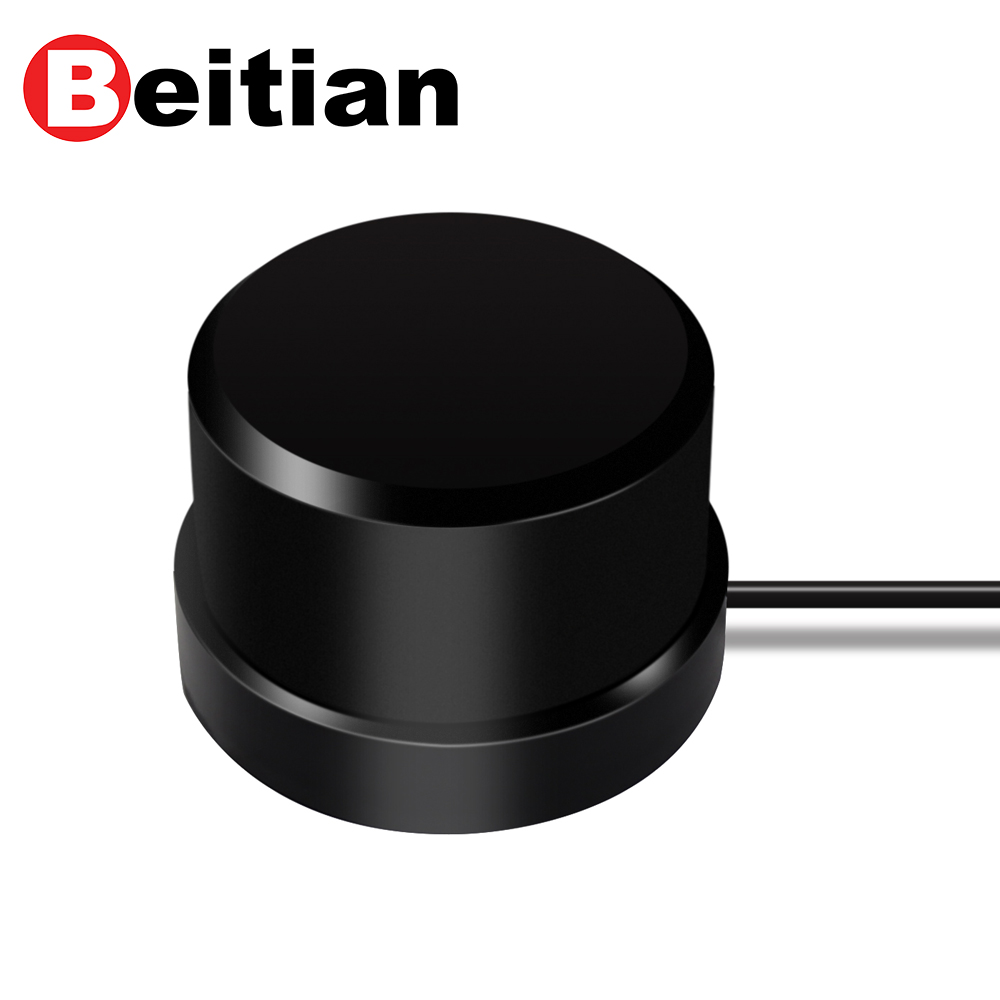

| BT-502是一款四星全频螺旋天线，该天线具有体积小、定位精度高、重量轻等特点，可有效满足用户的使用需求。 |
二、 应用领域 |
可配合多种接收机使用，广泛应用于无人车、手持终端设备及小型RTK设备等领域，也可根据应用条件选择应用于其他领域。 |
三、 主要技术参数 |
天线参数Antenna Specifications |

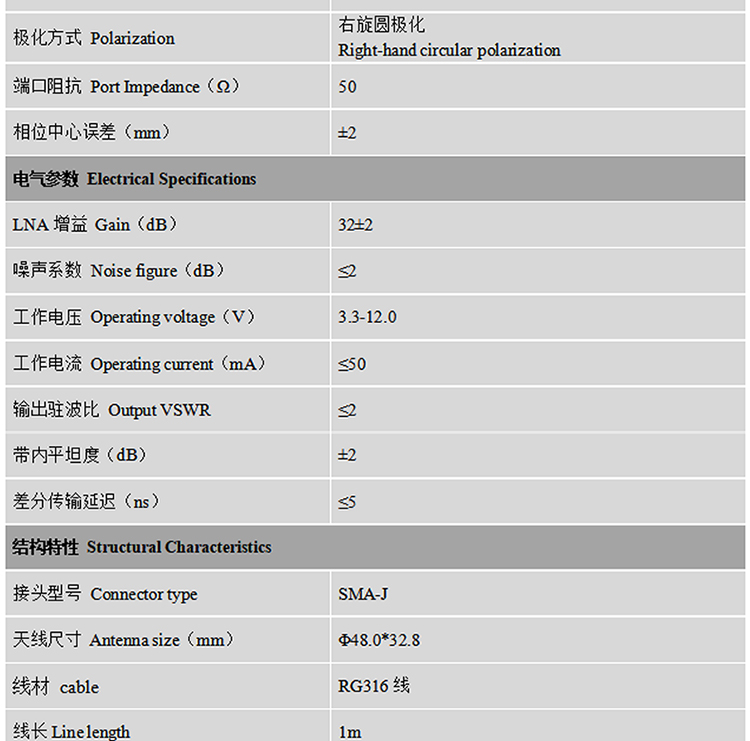

频率范围 Frequency Range（MHz） | BDS B1/B2/B3 GPS L1/L2/L5 GLONASS L1/L2 GALILEO E1/E5a/E5b |
增益 Gain（dBi） | 3 |
天线轴比 Antenna AR （dB） | ≤3 |
水平覆盖角度Horizontal coverage angle | 360° |
输出电压驻波比 VSWR | ≤2 |
极化方式 Polarization | 右旋圆极化 Right-hand circular polarization |
端口阻抗 Port Impedance（Ω） | 50 |
相位中心误差（mm） | ±2 |
电气参数 Electrical Specifications |
LNA增益 Gain（dB） | 33±2 |
噪声系数 Noise figure（dB） | ≤2 |
工作电压 Operating voltage（V） | 3.3-12.0 |
工作电流 Operating current（mA） | ≤50 |
输出驻波比 Output VSWR | ≤2 |
带内平坦度（dB） | ±2 |
差分传输延迟（ns） | ≤5 |
结构特性 Structural Characteristics |
接头型号 Connector type | SMA-J |
天线尺寸 Antenna size（mm） | Φ48.2*32.2 |
线材cable | RG316 |
线长Line length | 1m |
天线重量 Antenna weight（g） | ≤25（不包含线材） |
工作环境 Working Environment |
工作温度 Operating temperature（℃） | -40-+70 |
存储温度 Storage temperature（℃） | -55-+85 |

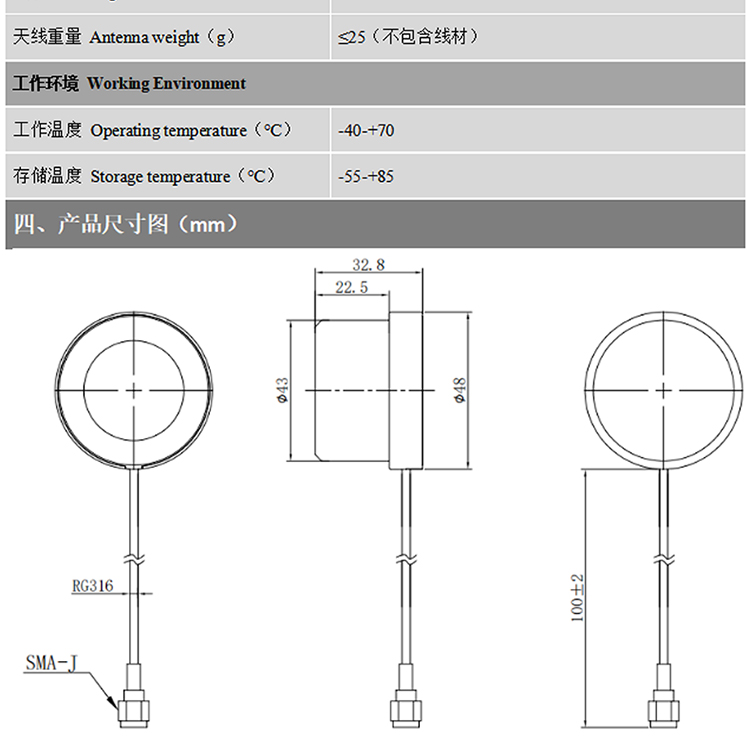

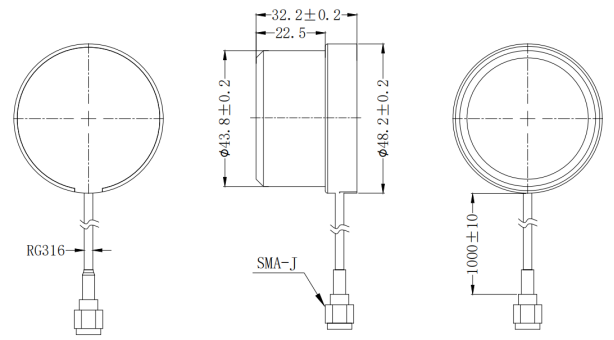

四、 产品尺寸图（未标注尺寸±5mm） |
|
