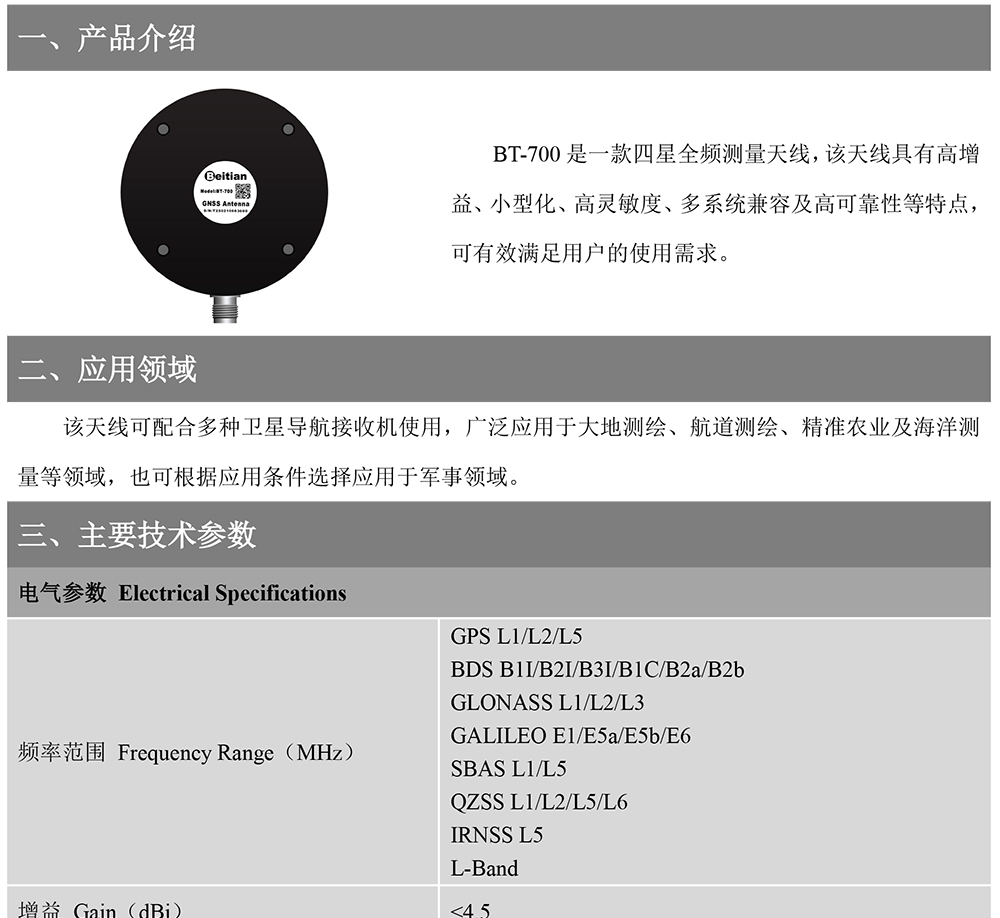

一、 产品介绍 |
| BT-700是一款四星全频测量天线，该天线具有高增益、小型化、高灵敏度、多系统兼容及高可靠性等特点，可有效满足用户的使用需求。 |
二、 应用领域 |
该天线可配合多种卫星导航接收机使用，广泛应用于大地测绘、航道测绘、精准农业及海洋测量等领域，也可根据应用条件选择应用于军事领域。 |
三、 主要技术参数 |
电气参数 Electrical Specifications |
频率范围 Frequency Range（MHz） | GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 SBAS L1/L5 QZSS L1/L2/L5/L6 IRNSS L5 L-Band |
增益 Gain（dBi） | <4.5 |
天线轴比 Antenna AR （dB） | ≤3.0 |
水平覆盖角度Horizontal coverage angle | 360° |
相位中心误差 Phase center error（mm） | ±2 |
输出电压驻波比 VSWR | ≤2 |
极化方式 Polarization | 右旋圆极化 Right-hand circular polarization |
端口阻抗 Port Impedance | 50Ω |
低噪声放大器指标 Low noise amplifier index |
LNA增益 Gain（dB） | 38±2 |
噪声系数 Noise figure（dB） | ≤2 |
输出驻波VSWR | ≤2.0 |
带内平坦度In-band flatness（dB） | ±2 |
工作电压 Operating voltage（V） | 3.3-12 |
工作电流 Operating current（mA） | ≤45 |
差分传输延迟 Differential propagation delay(ns) | ≤5 |
结构特性 Structural characteristics |
接头型号 Connector type | TNC-K |
安装方式 Installation method | 吸盘磁吸 |
天线尺寸 Antenna size（mm） | Φ100*36.5 |
工作环境 working environment |
工作温度 Operating temperature（℃） | -40 - +85 |
存储温度 Storage temperature（℃） | -55 - +85 |
湿 度 Wet degree | 95% 不冷凝 |

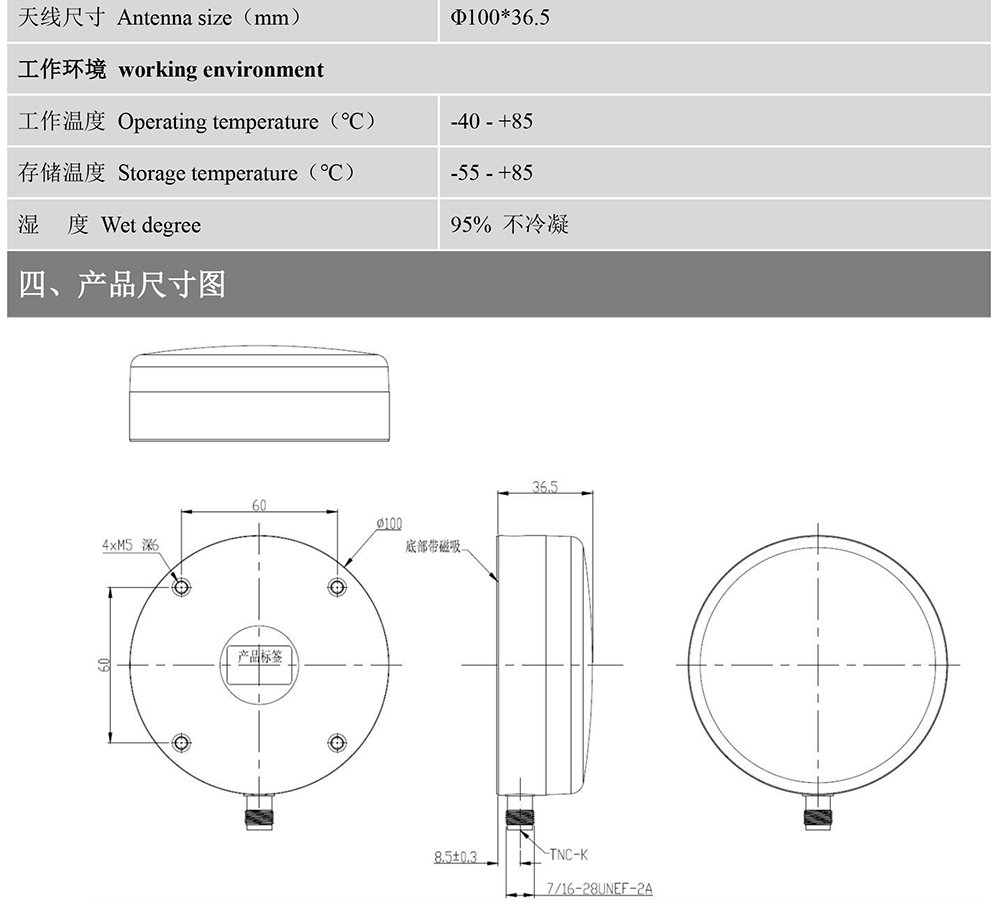

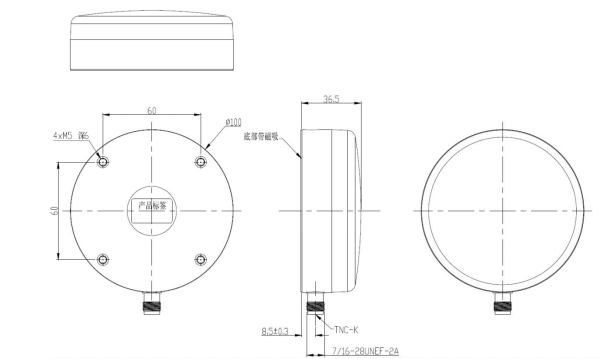

四、 产品尺寸图 |
|
