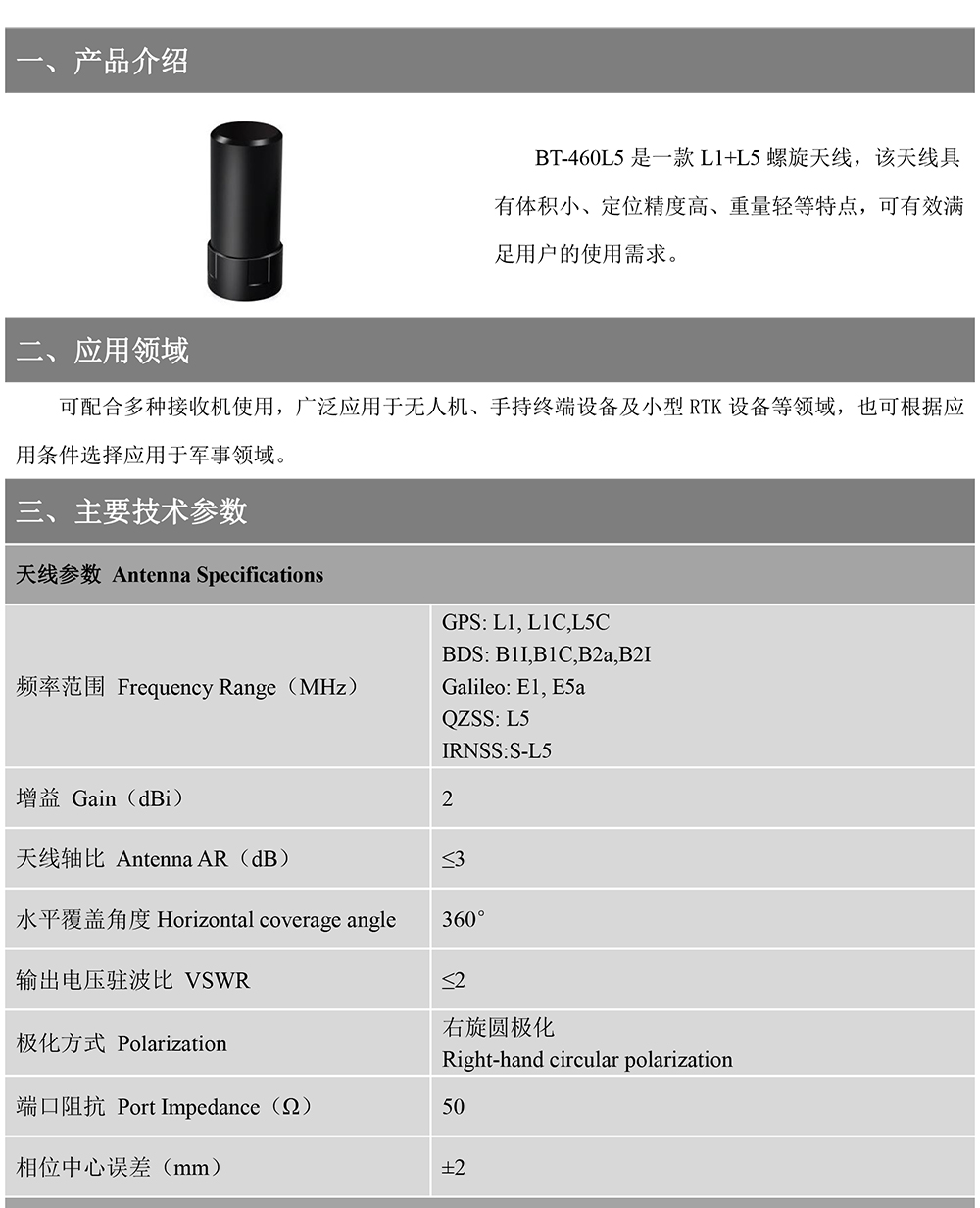

一、 产品介绍 |

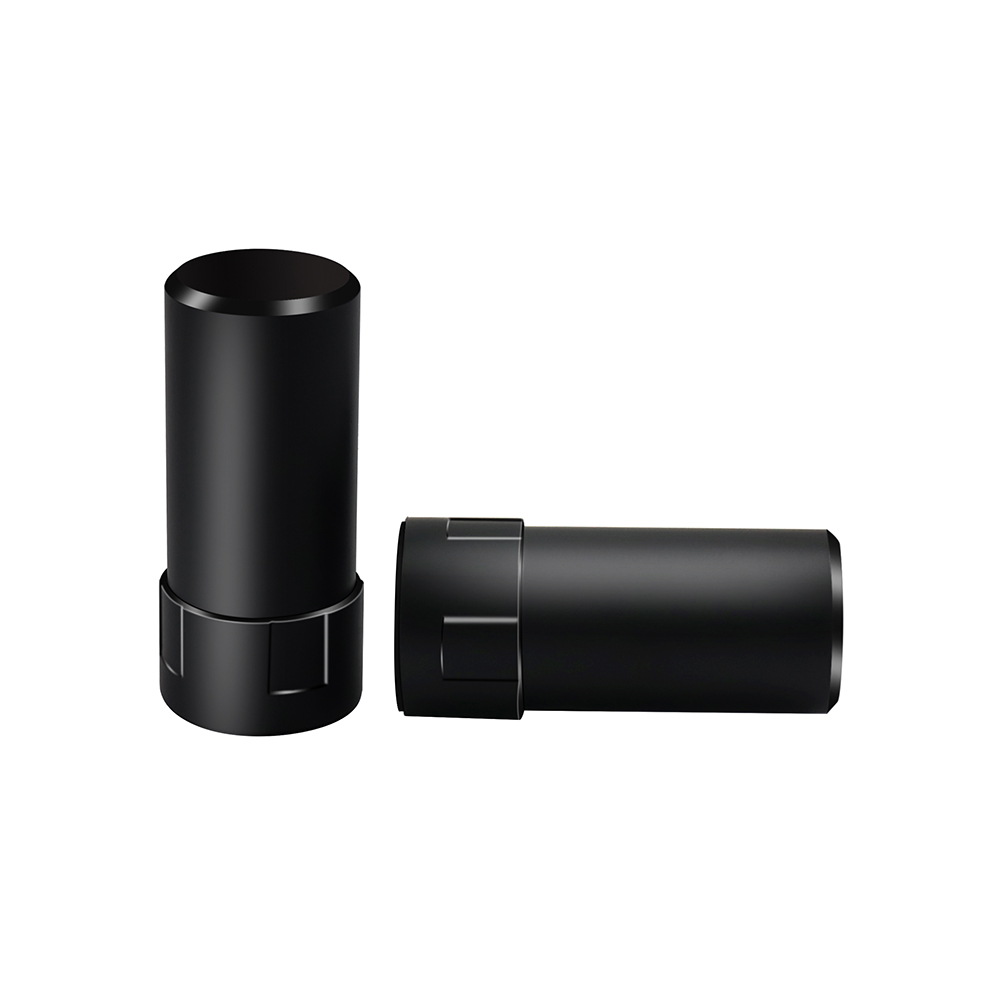

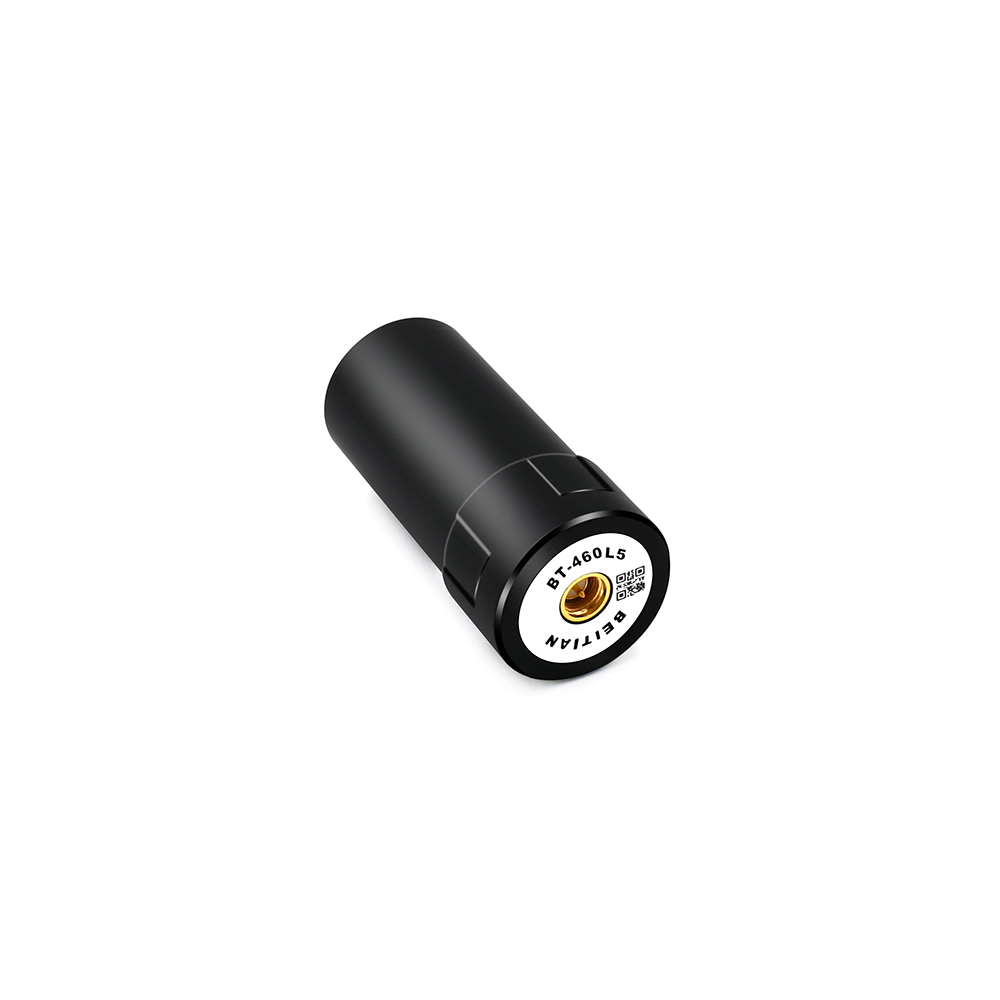

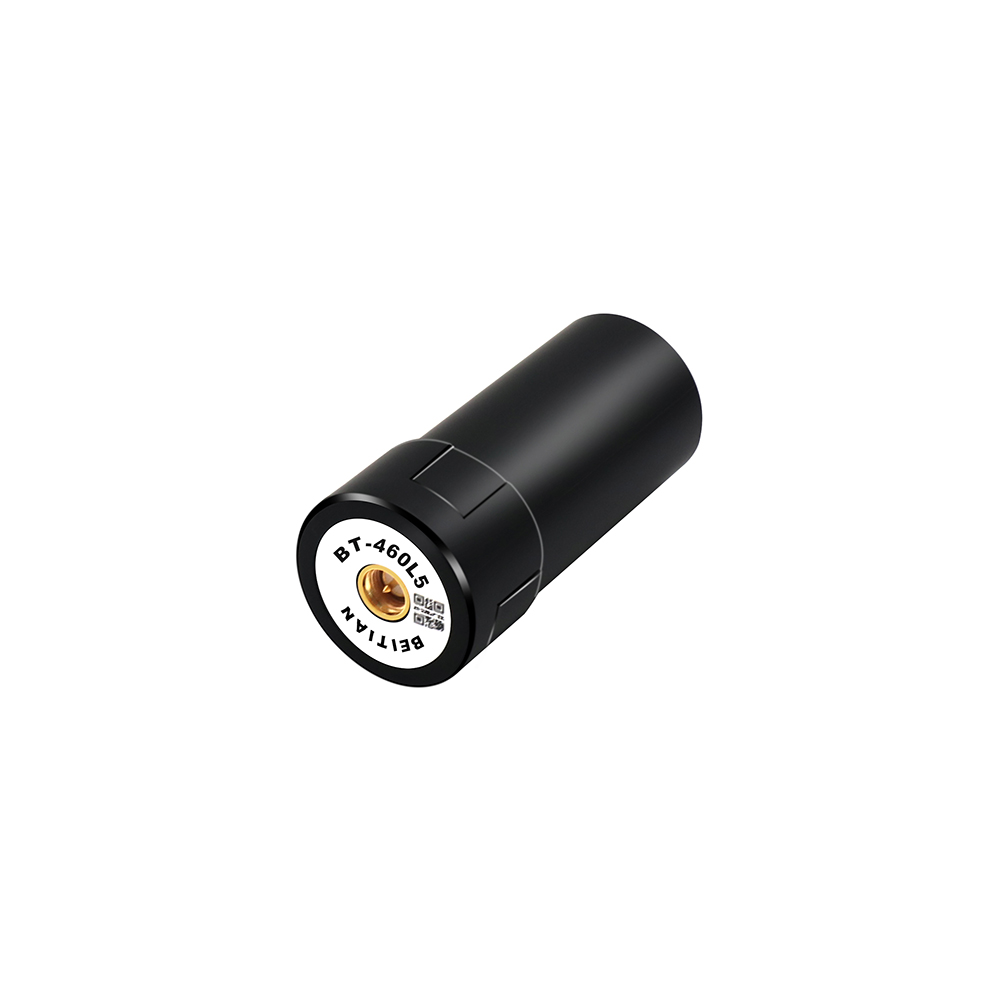

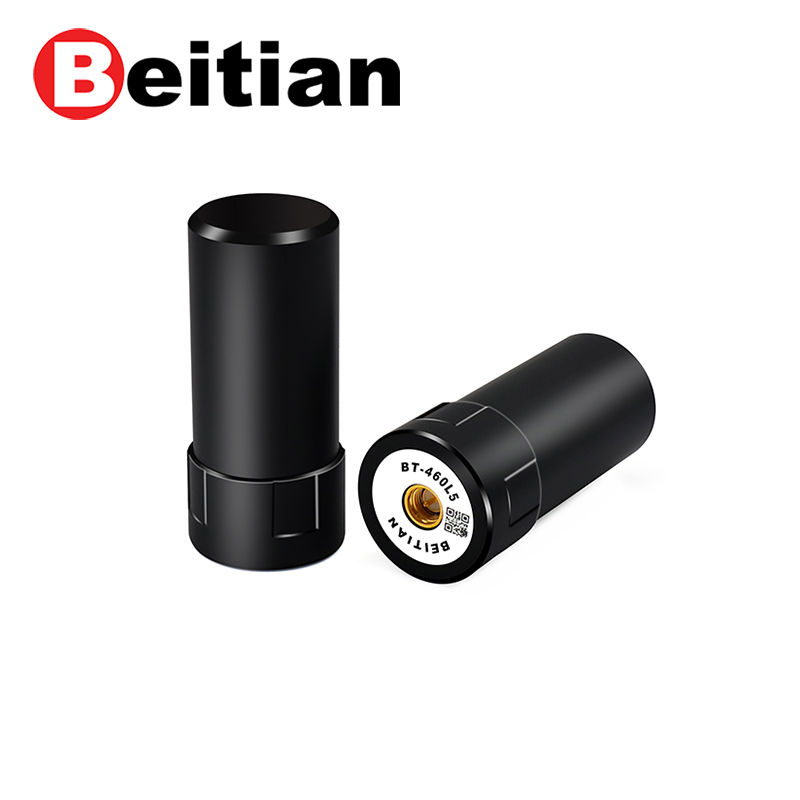

| BT-460L5是一款L1+L5螺旋天线，该天线具有体积小、定位精度高、重量轻等特点，可有效满足用户的使用需求。 |
二、 应用领域 |
可配合多种接收机使用，广泛应用于无人车、手持终端设备及小型RTK设备等领域，也可根据应用条件选择应用于其他领域。 |
三、 主要技术参数 |
天线参数Antenna Specifications |
频率范围 Frequency Range（MHz） | GPS: L1, L1C,L5C BDS: B1I,B1C,B2a,B2I Galileo: E1, E5a QZSS: L5 IRNSS:S-L5 |
增益 Gain（dBi） | 2 |
天线轴比 Antenna AR（dB） | ≤3 |
水平覆盖角度Horizontal coverage angle | 360° |
输出电压驻波比 VSWR | ≤2 |
极化方式 Polarization | 右旋圆极化 Right-hand circular polarization |
端口阻抗 Port Impedance（Ω） | 50 |
相位中心误差（mm） | ±2 |

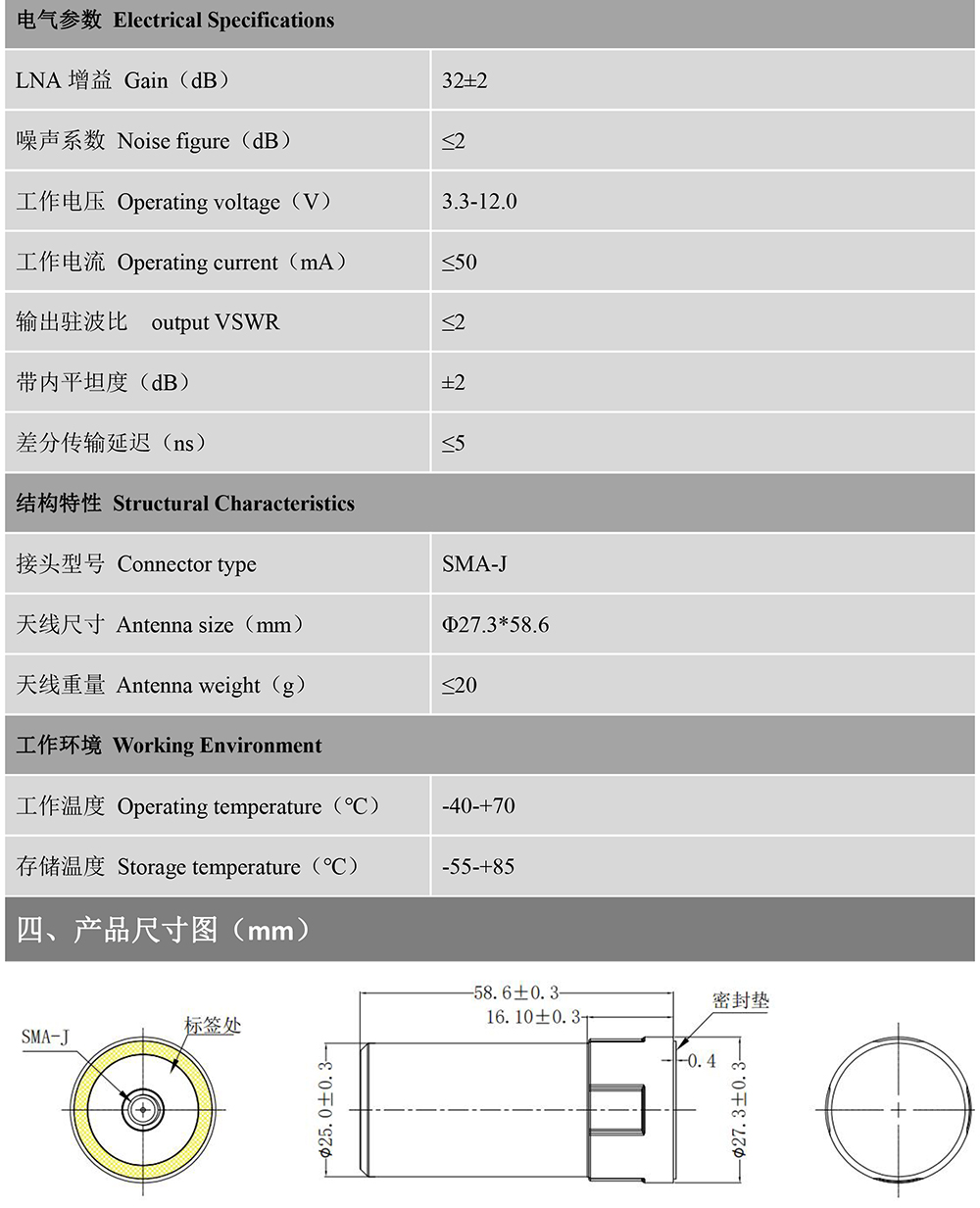

电气参数 Electrical Specifications |
LNA增益 Gain（dB） | 32±2 |
噪声系数 Noise figure（dB） | ≤2 |
工作电压 Operating voltage（V） | 3.3-12.0 |
工作电流 Operating current（mA） | ≤50 |
输出驻波比 output VSWR | ≤2 |
带内平坦度（dB） | ±2 |
差分传输延迟（ns） | ≤5 |
结构特性 Structural Characteristics |
接头型号 Connector type | SMA-J |
天线尺寸 Antenna size（mm） | Φ27.3*58.6 |
天线重量 Antenna weight（g） | ≤20 |
工作环境 Working Environment |
工作温度 Operating temperature（℃） | -40-+70 |
存储温度 Storage temperature（℃） | -55-+85 |

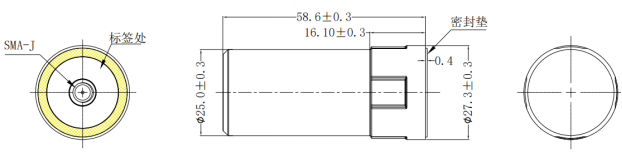

四、 产品尺寸图（mm） |
|
