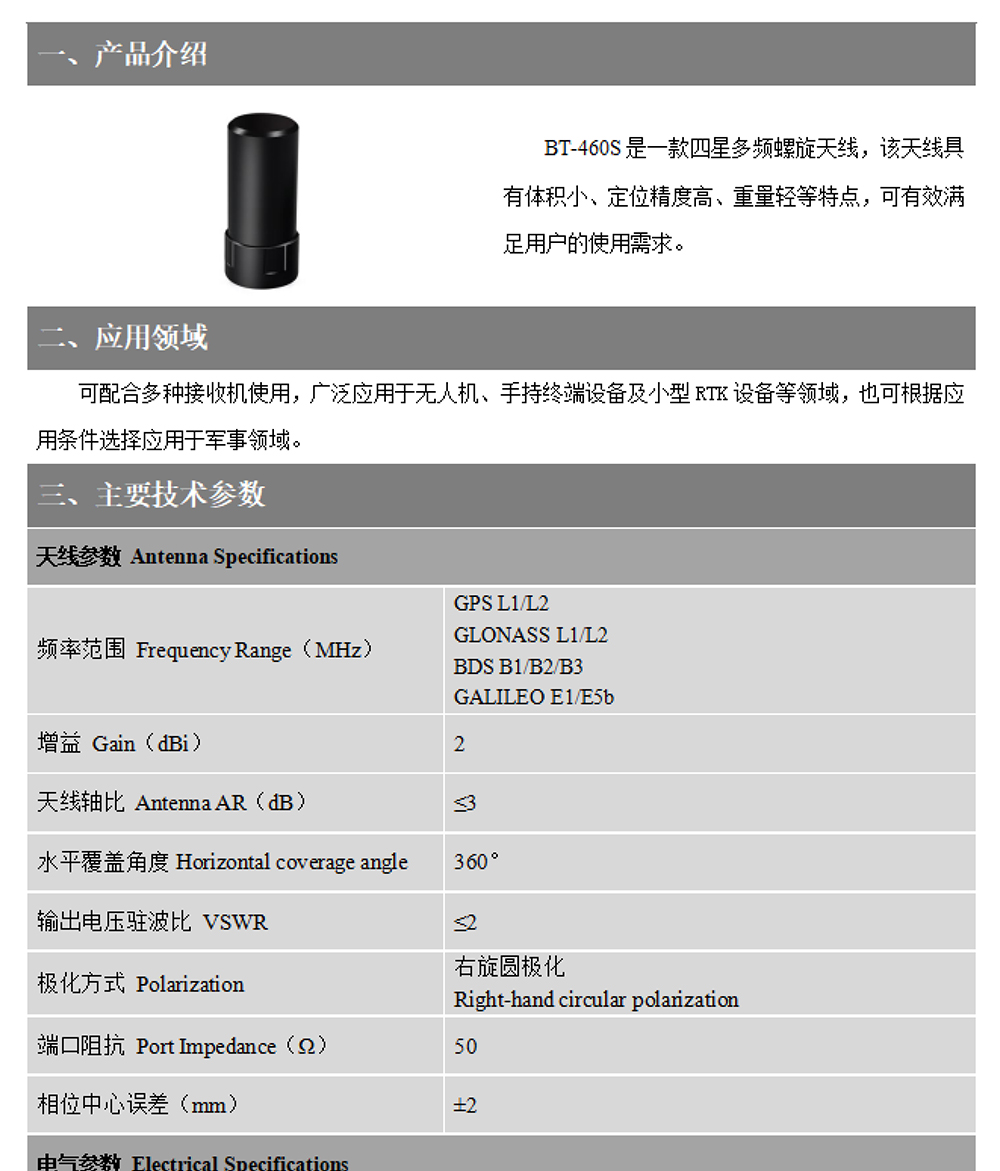

一、 产品介绍 |

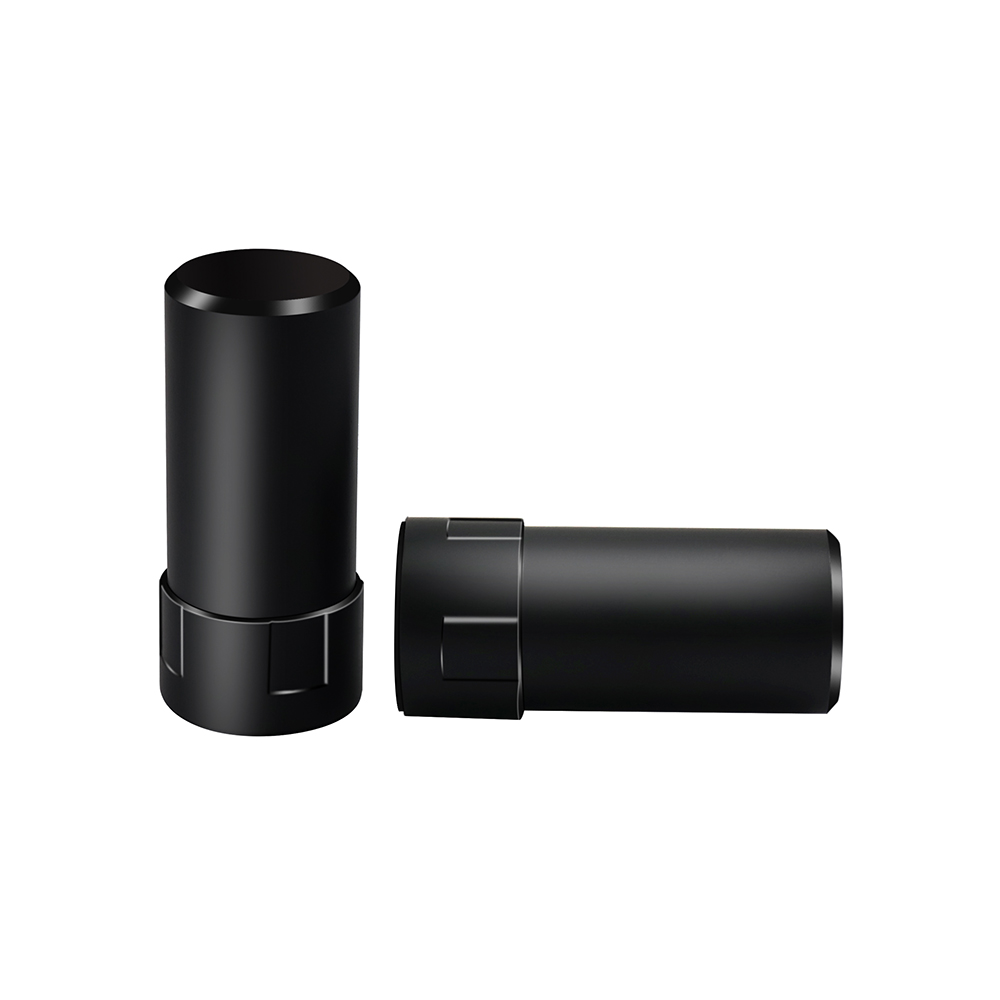

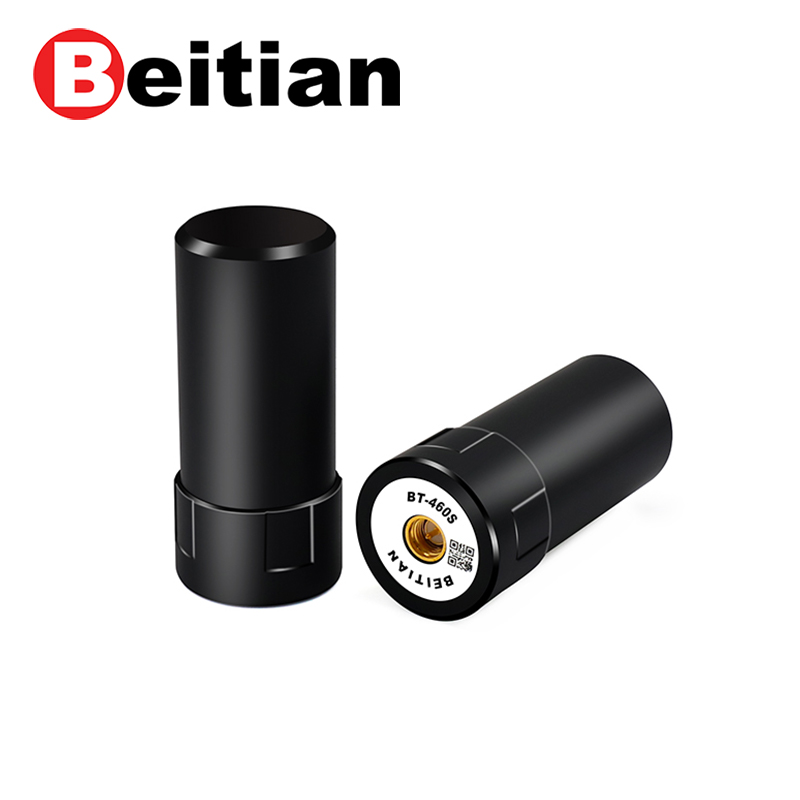

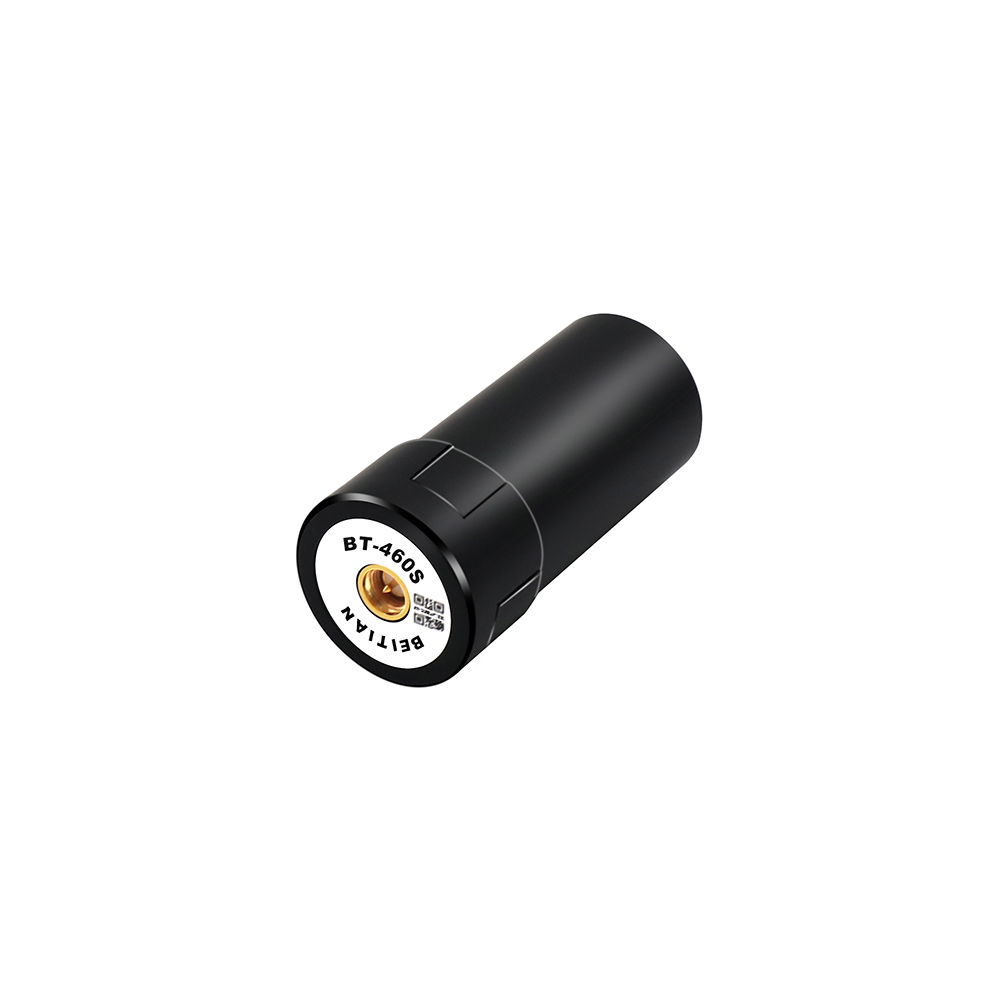

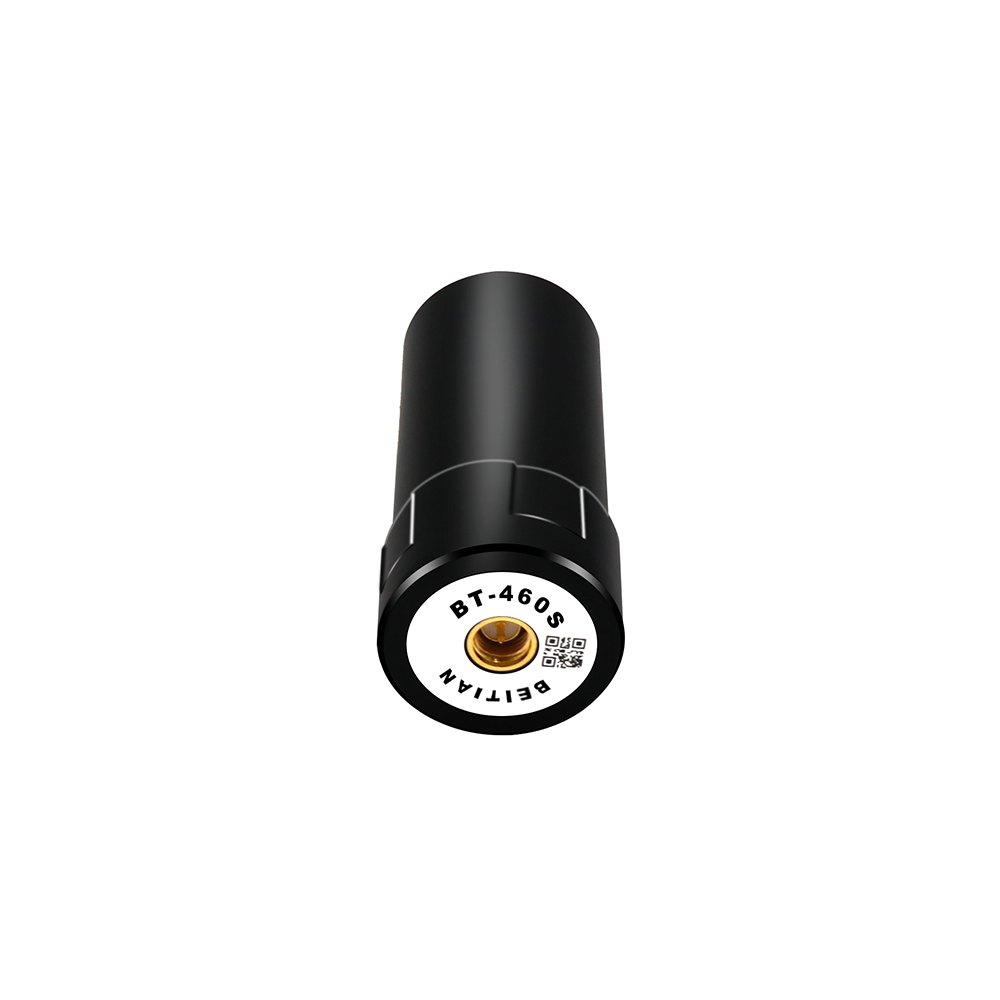

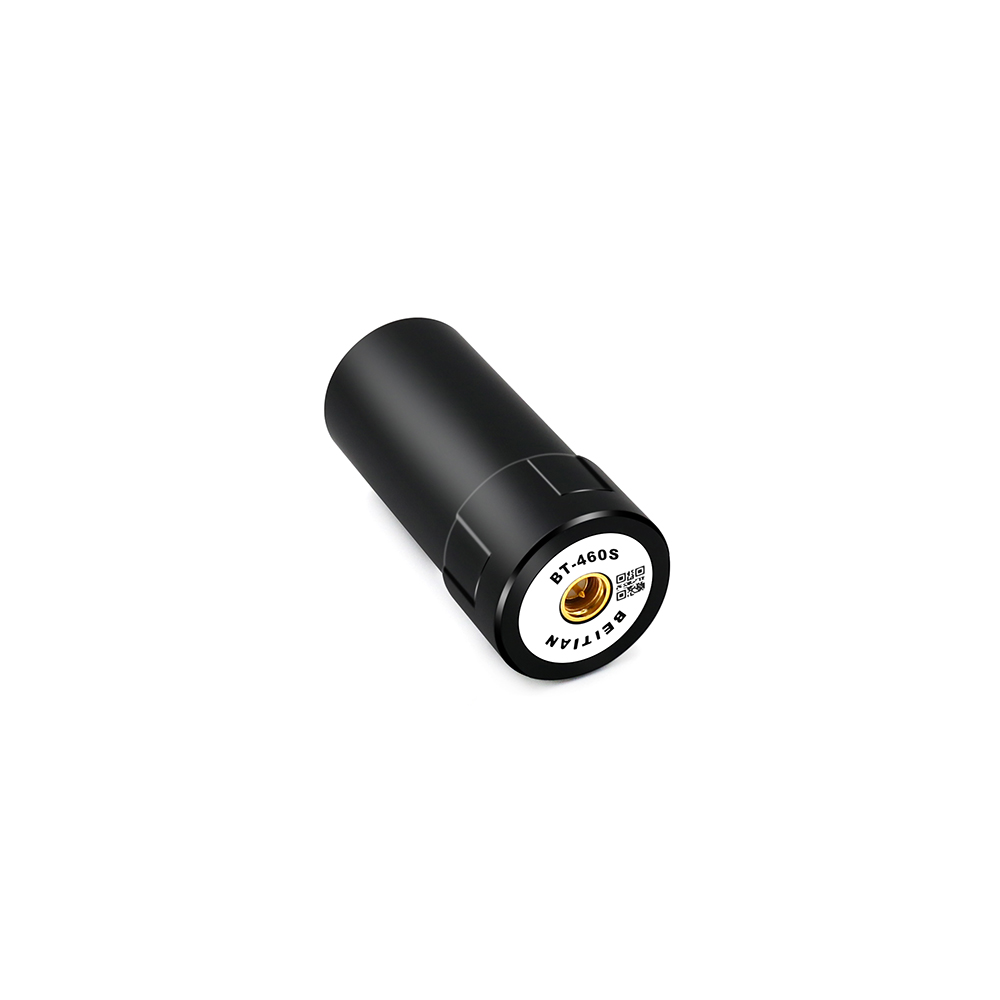

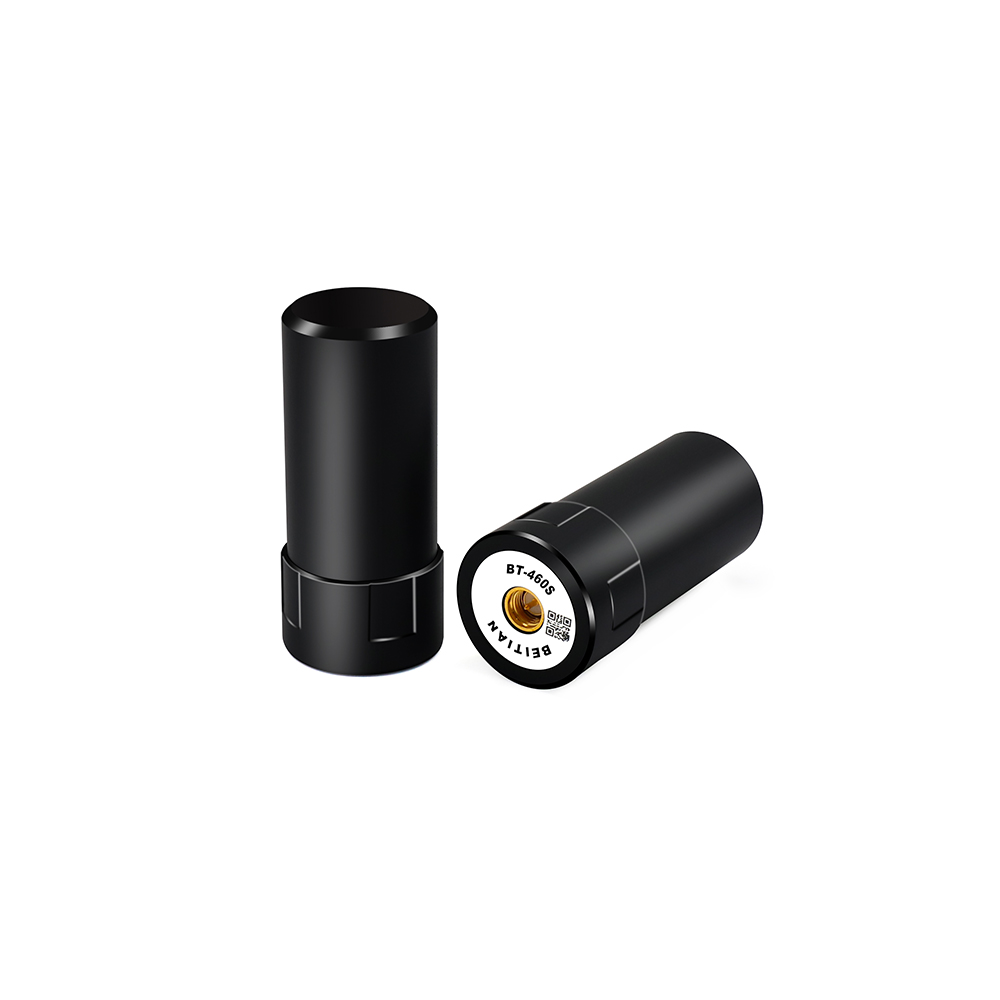

| BT-460S是一款四星多频螺旋天线，该天线具有体积小、定位精度高、重量轻等特点，可有效满足用户的使用需求。 |
二、 应用领域 |
It can be used with a variety of receivers, and is widely used in unmanned vehicles, handheld terminal equipment and small RTK equipment, and can also be selected for other fields according to application conditions. |
三、 主要技术参数 |
天线参数Antenna Specifications |
频率范围 Frequency Range（MHz） | GPS L1/L2 GLONASS L1/L2 BDS B1/B2/B3 GALILEO E1/E5b |
增益 Gain（dBi） | 2 |
天线轴比 Antenna AR（dB） | ≤3 |
水平覆盖角度Horizontal coverage angle | 360° |
输出电压驻波比 VSWR | ≤2 |
极化方式 Polarization | 右旋圆极化 Right-hand circular polarization |
端口阻抗 Port Impedance（Ω） | 50 |
相位中心误差（mm） | ±2 |
电气参数 Electrical Specifications |
LNA增益 Gain（dB） | 32±2 |
噪声系数 Noise figure（dB） | ≤2 |
工作电压 Operating voltage（V） | 3.3-12.0 |
工作电流 Operating current（mA） | ≤50 |
输出驻波比 output VSWR | ≤2 |
带内平坦度（dB） | ±2 |
差分传输延迟（ns） | ≤5 |
结构特性 Structural Characteristics |
接头型号 Connector type | SMA-J |
天线尺寸 Antenna size（mm） | Φ27.3*58.6 |
天线重量 Antenna weight（g） | ≤20 |
工作环境 Working Environment |
工作温度 Operating temperature（℃） | -40-+70 |
存储温度 Storage temperature（℃） | -55-+85 |

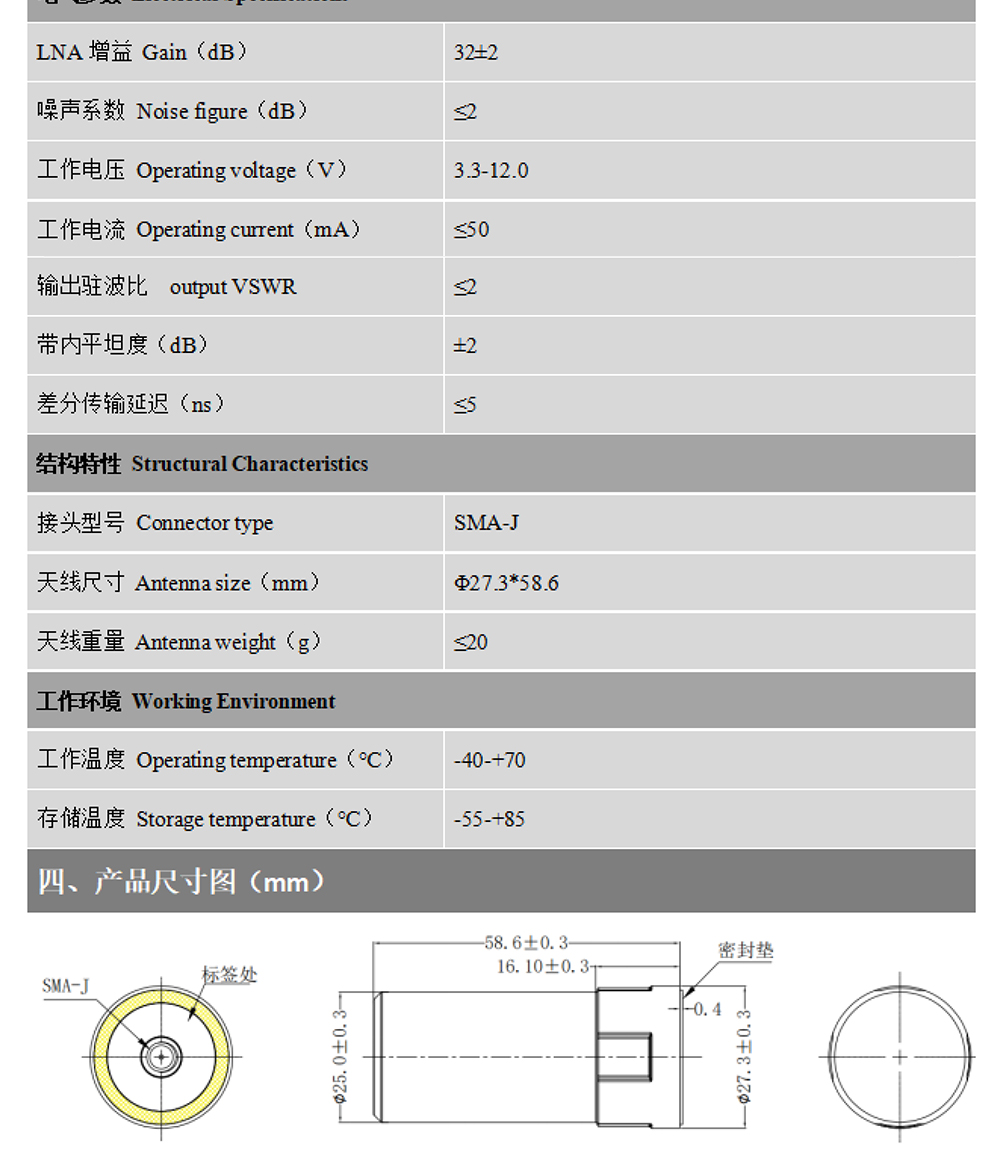

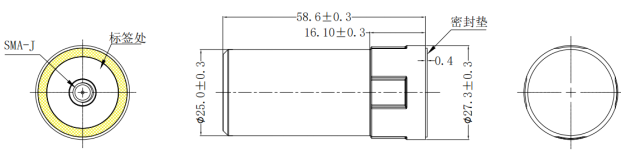

四、 产品尺寸图（mm） |
|
