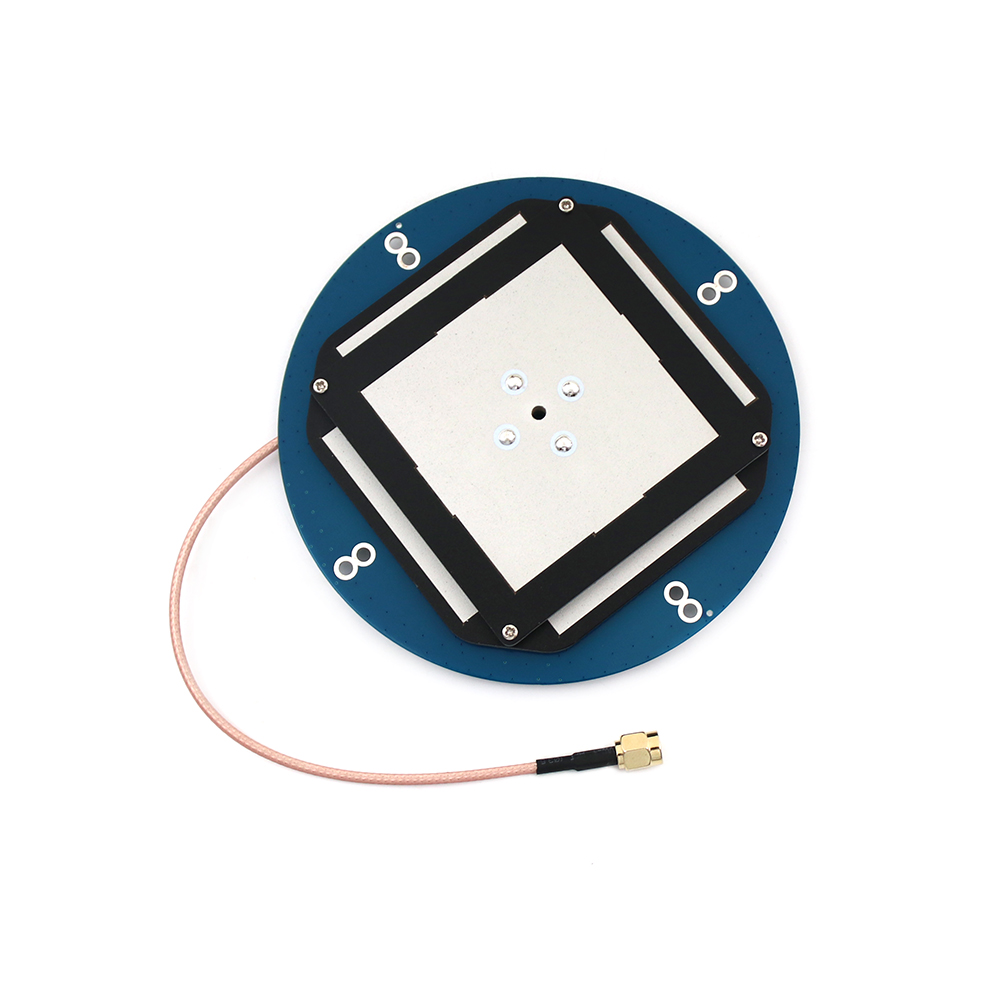

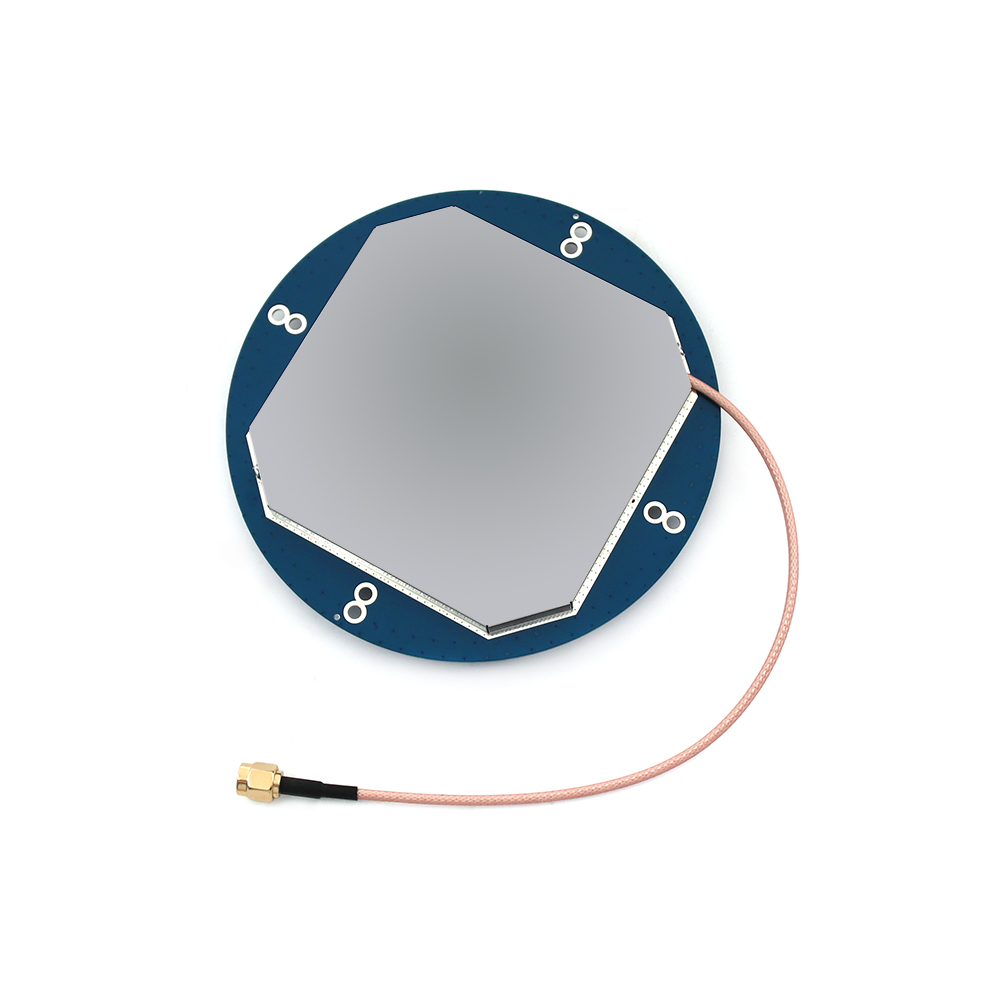

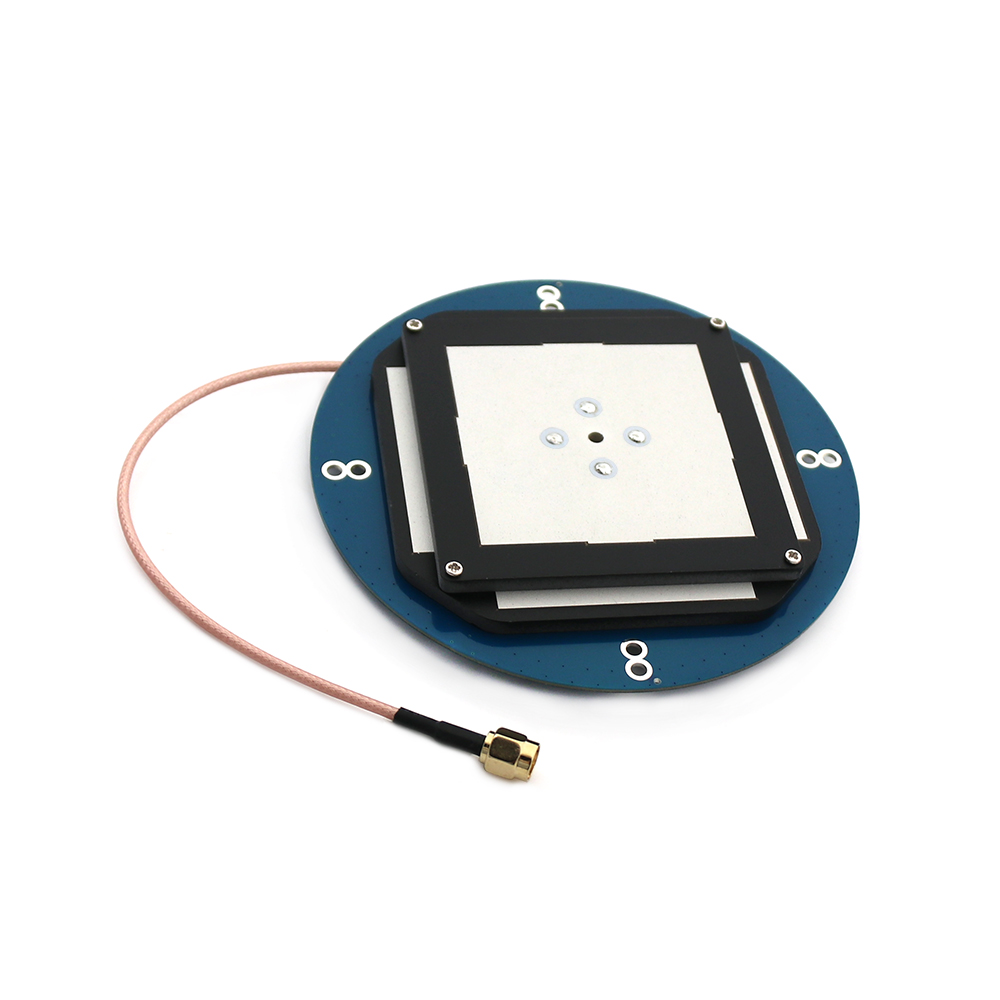

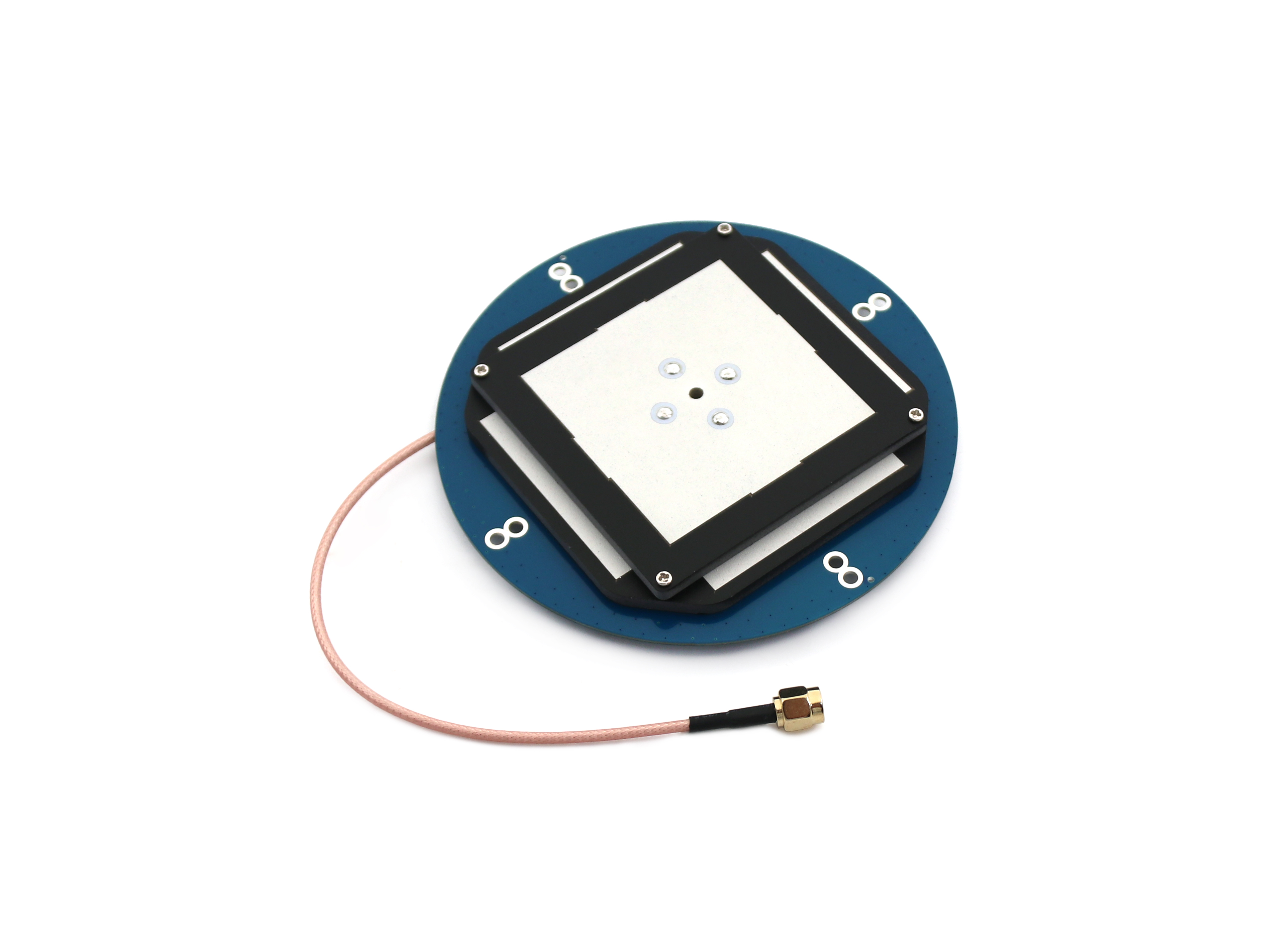

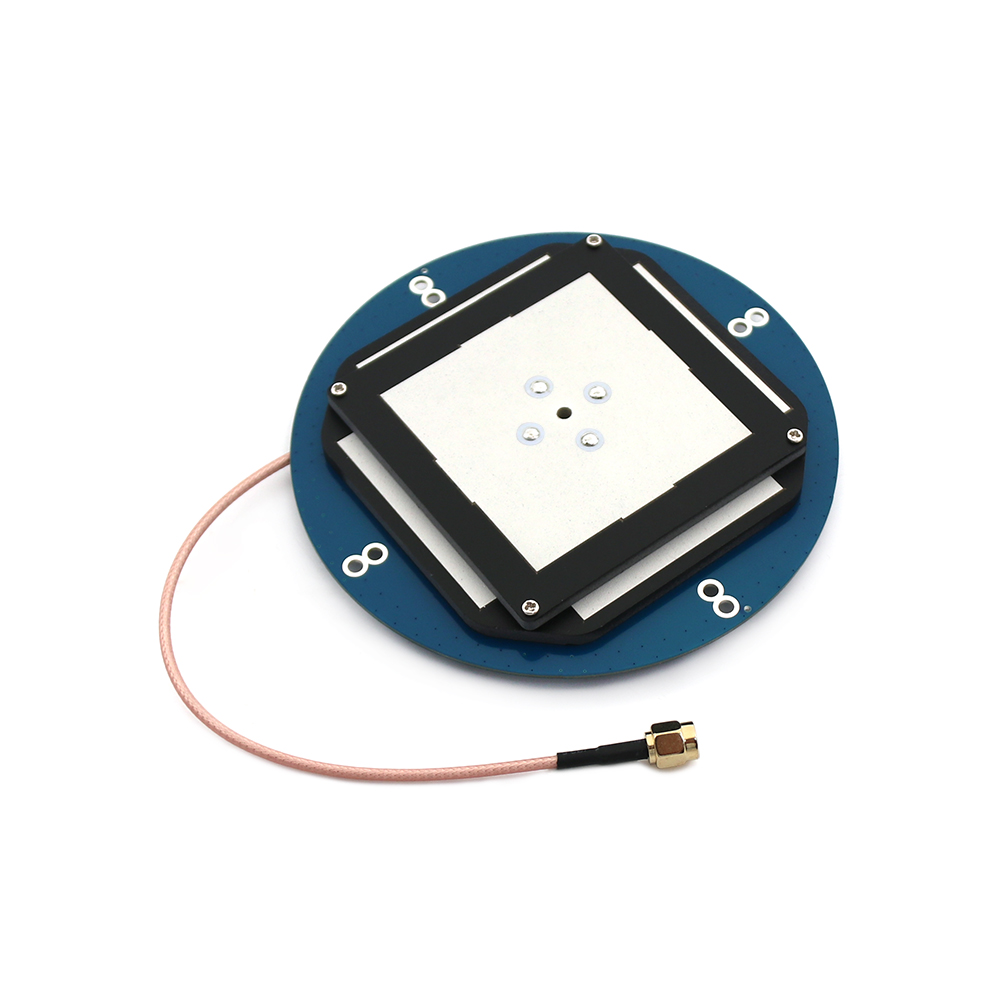

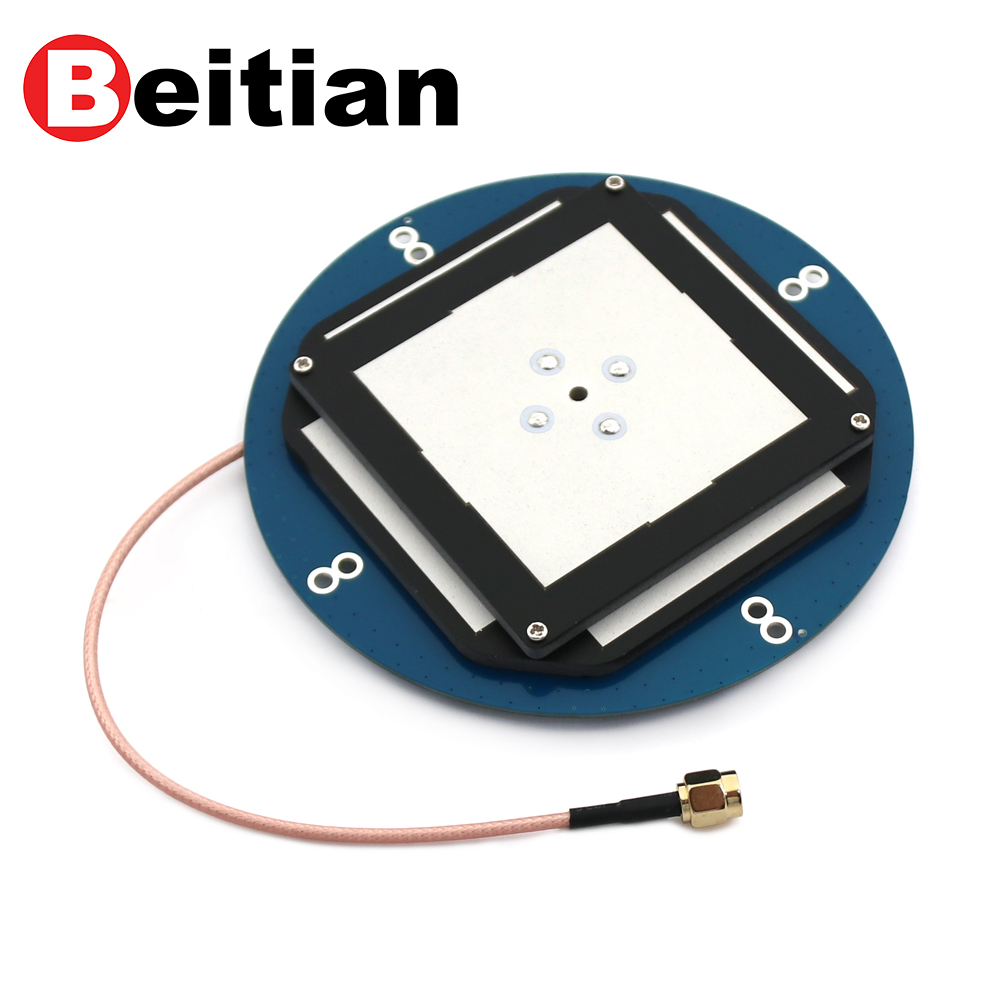

GNSS天线BA-3720

项目

Item

技术指标

Specification

频率范围 Frequency Range（MHz）

GPS L1/L2

GLONASS L1/L2

BDS B1I/B1C/B2I/B2a/B2b/B3I

GALILEO E1/E5b

增益 Gain（dBi）

5.5

天线轴比 Antenna AR （dB）

≤3.0

水平覆盖角度Horizontal coverage angle

360°

输出驻波VSWR

≤2.0

相位中心误差 Phase center error（mm）

±2

极化方式 Polarization

右旋圆极化

Right-hand circular polarization

端口阻抗 Port Impedance(Ω)

50

项目

Item

技术指标

Specification

LNA增益 Gain（dB）

35±2

噪声系数 Noise figure（dB）

≤2

输出电压驻波比 VSWR

≤2.0

带内平坦度In-band flatness（dB）

±2

工作电压 Operating voltage（V）

3.3-12.0

工作电流 Operating current（mA）

≤45

差分传输延迟Differential propagation delay(ns)

≤5

项目

Item

技术指标

Specification

工作温度

Operational Temperature

-40℃～+85℃

存储温度

Storage Temperature

-40℃～+85℃

湿度

Wet degree

40%～95%

项目

Item

技术指标

Specification

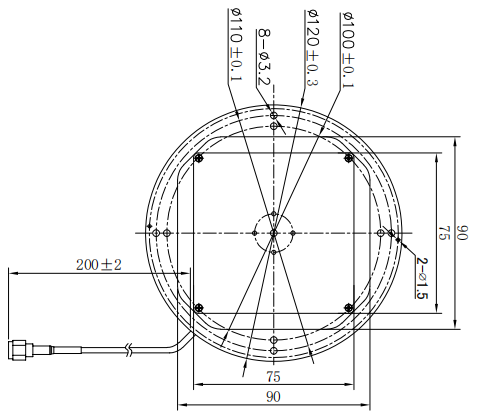

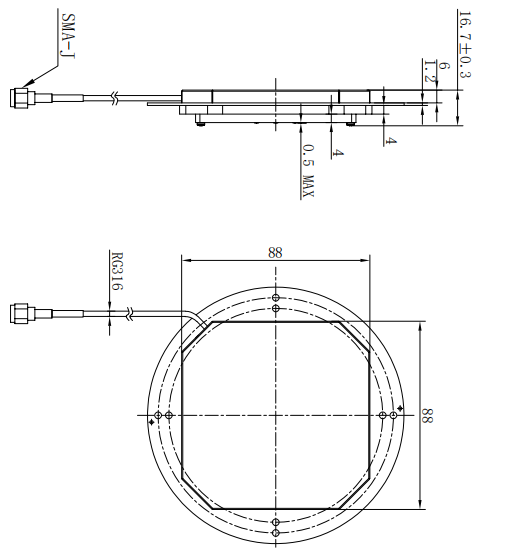

尺寸

Size

Φ120*16.7mm

接头

connector

SMA-J

重量

Weight

118g

线材

cable

RG316

线长

Length

20cm
