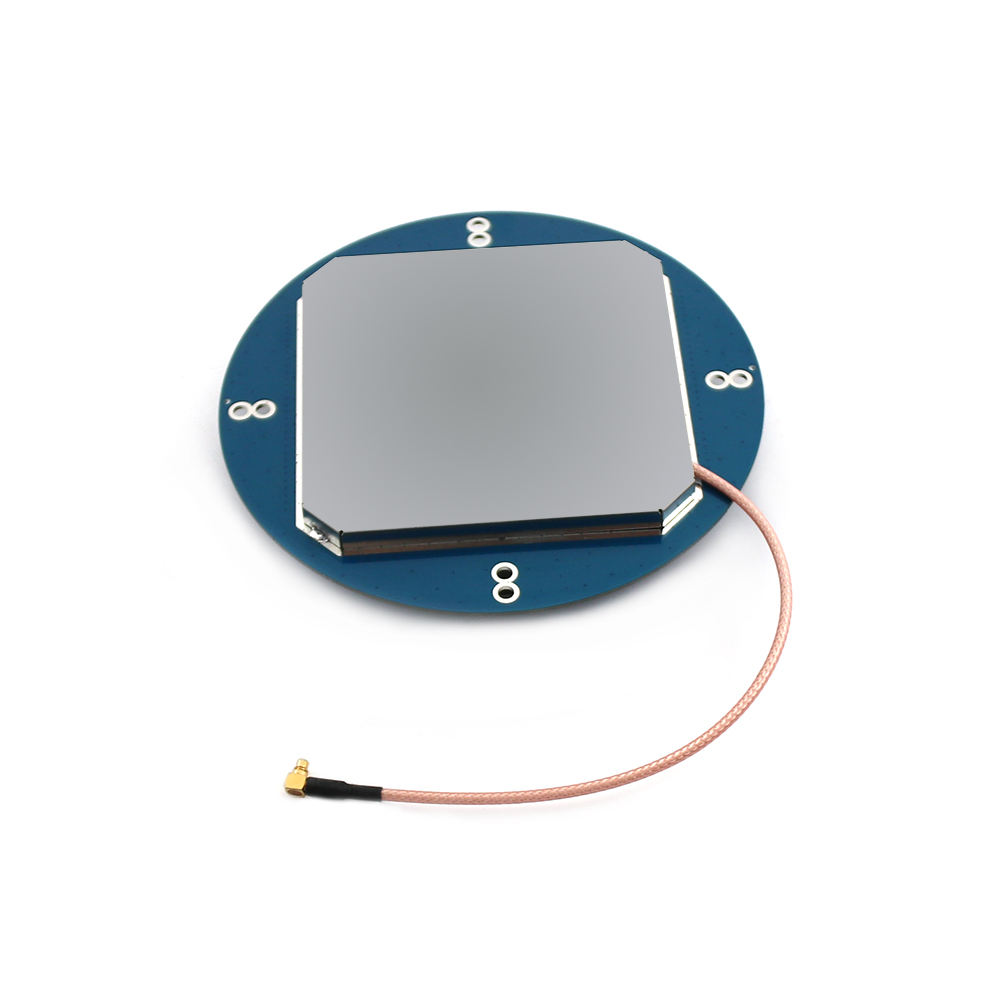

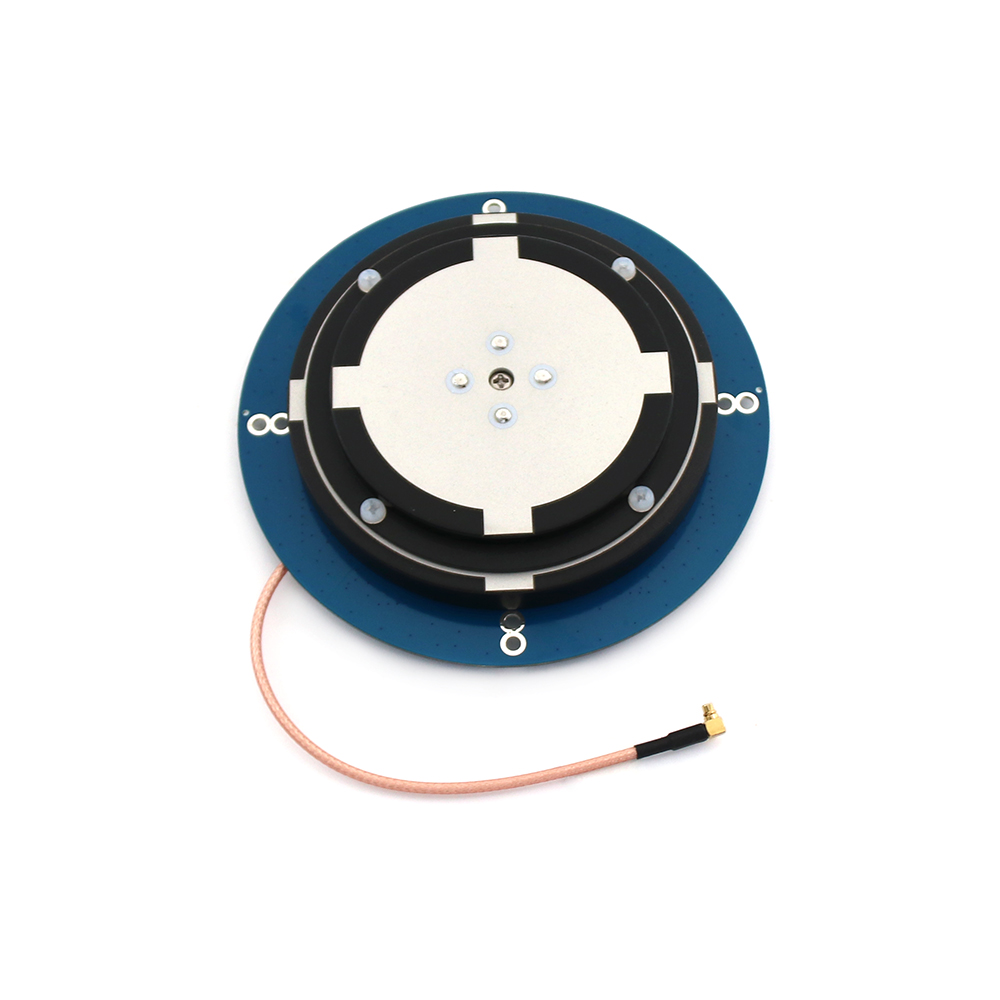

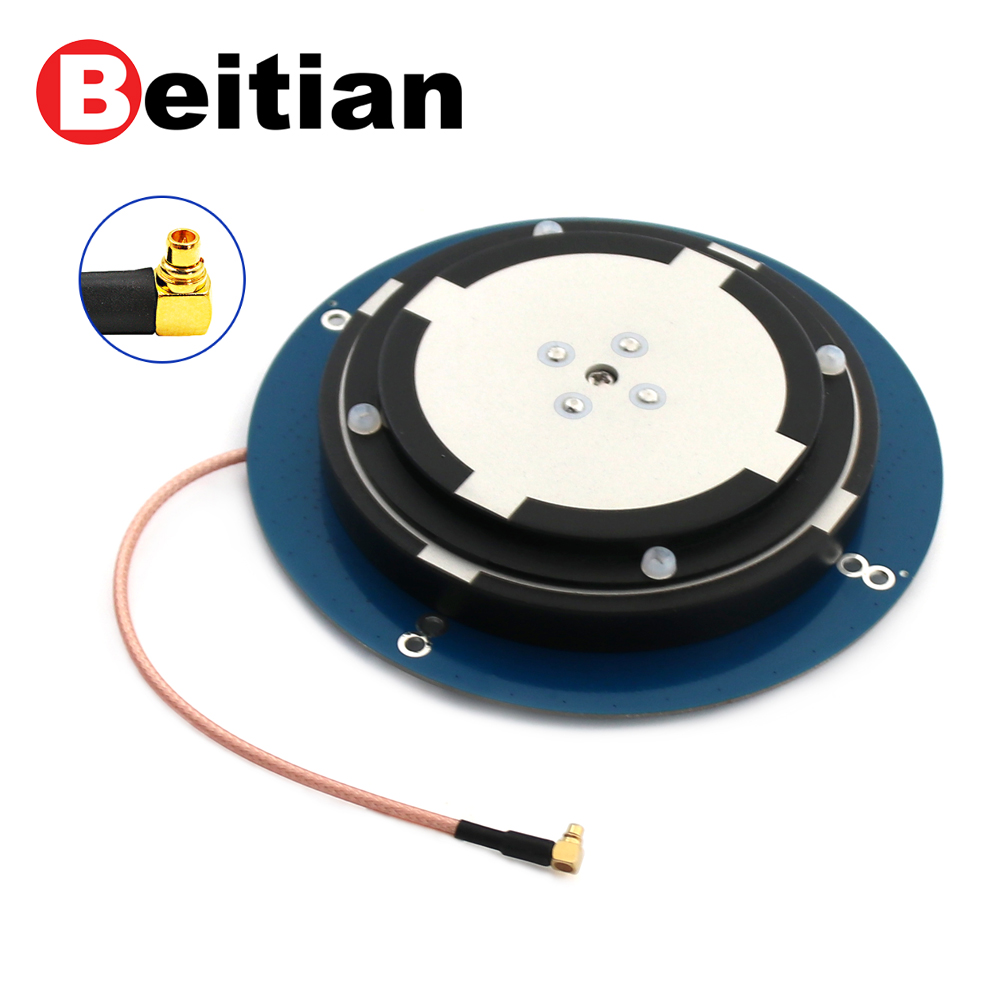

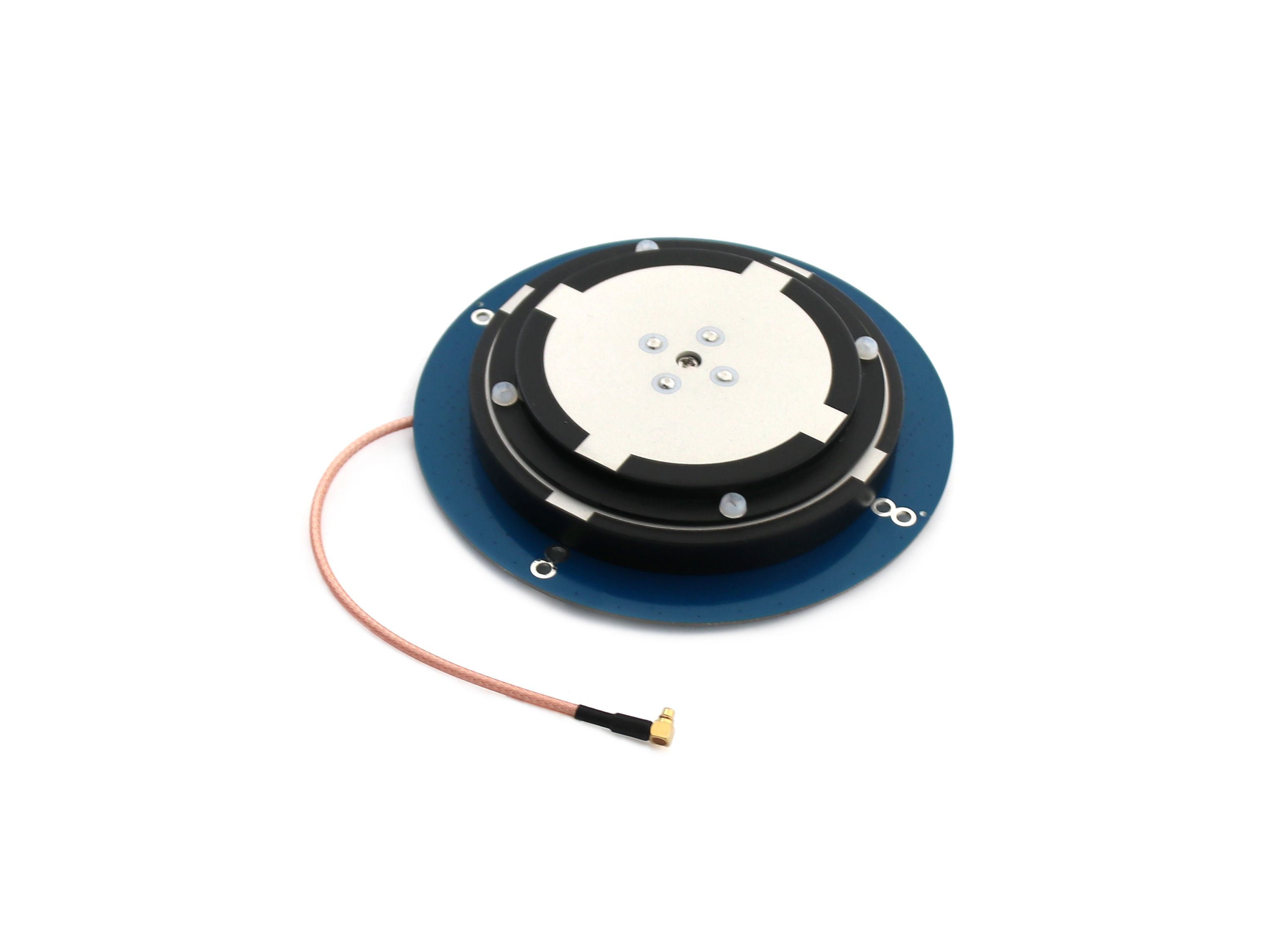

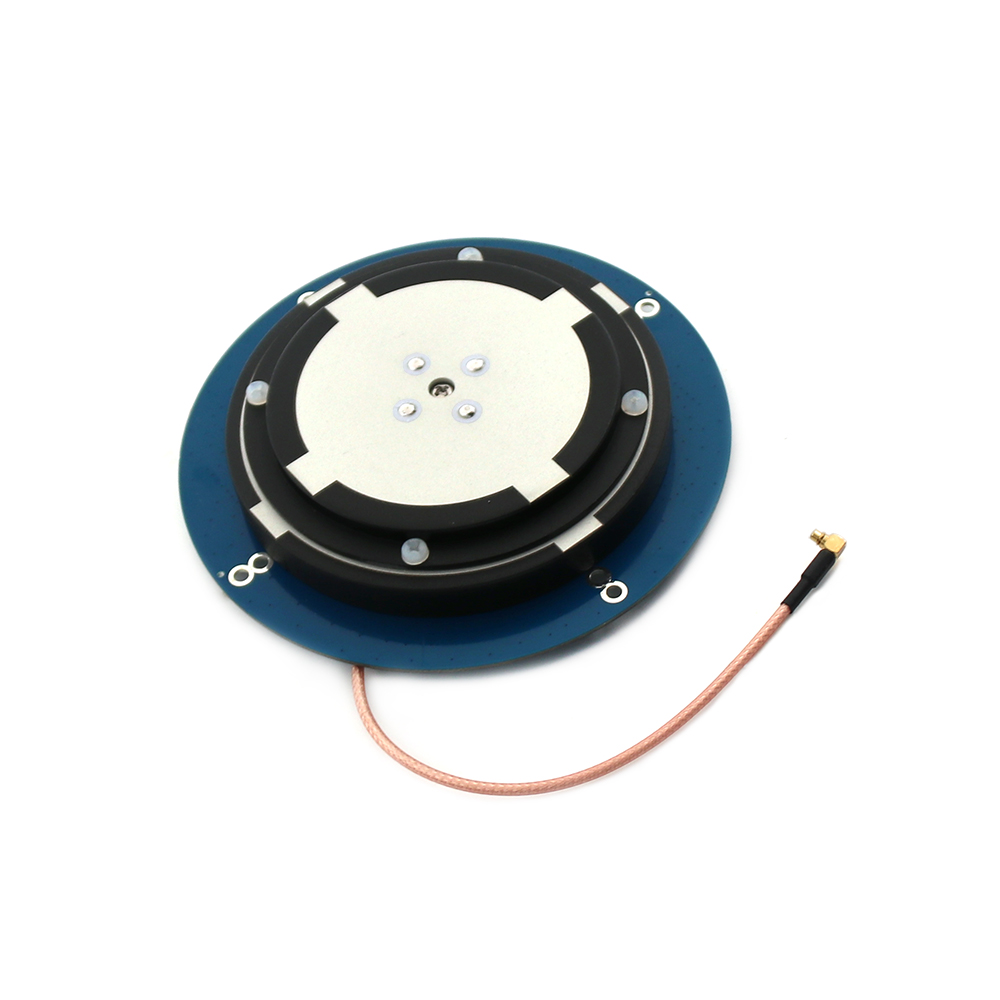

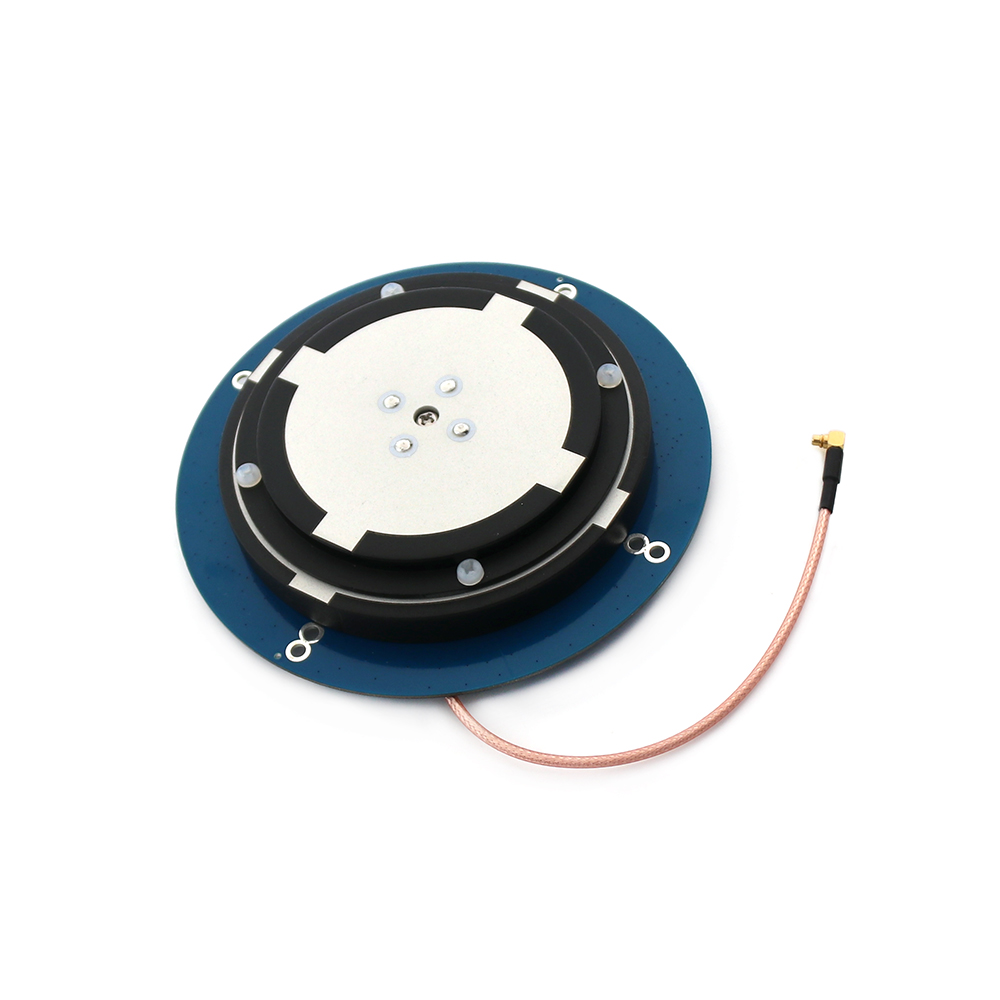

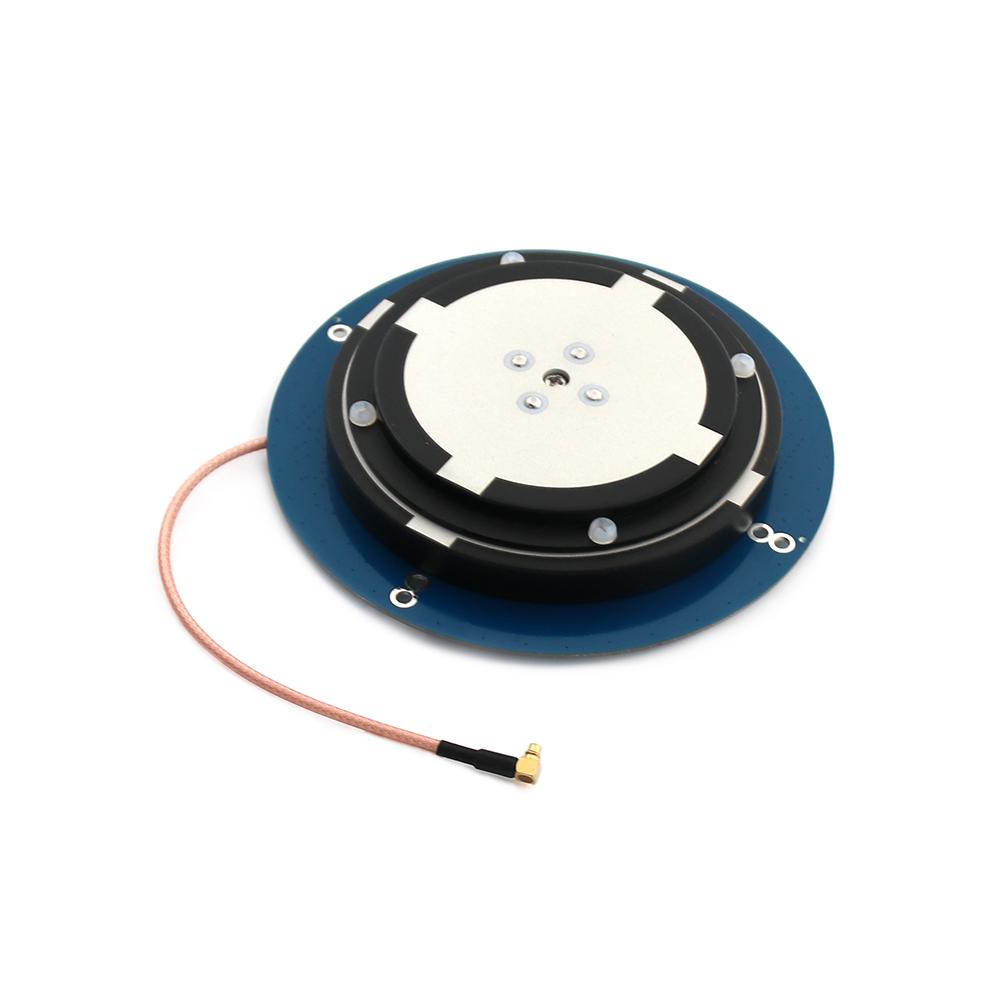

GNSS天线BMW-4820

项目

Item

技术指标

Specification

频率范围 Frequency Range（MHz）

GPS L1/L2/L5

BDS B1I/B2I/B3I/B1C/B2a/B2b

GLONASS L1/L2/L3

GALILEO E1/E5a/E5b/E6

SBAS L1/L5

QZSS L1/L2/L5/L6

IRNSS L5

L-Band

增益 Gain（dBi）

5.5

天线轴比 Antenna AR （dB）

≤3.0

水平覆盖角度Horizontal coverage angle

360°

输出驻波VSWR

≤2.0

相位中心误差 Phase center error（mm）

±2

极化方式 Polarization

右旋圆极化

Right-hand circular polarization

端口阻抗 Port Impedance（Ω）

50

项目

Item

技术指标

Specification

LNA增益 Gain（dB）

35±2

噪声系数 Noise figure（dB）

≤2

输出电压驻波比 VSWR

≤2.0

带内平坦度In-band flatness（dB）

±2

工作电压 Operating voltage（V）

3.3-12.0

工作电流 Operating current（mA）

≤45

差分传输延迟Differential propagation delay(ns)

≤5

项目

Item

技术指标

Specification

工作温度

Operational Temperature

-40℃～+85℃

存储温度

Storage Temperature

-40℃～+85℃

湿度

Wet degree

40%～95%

项目

Item

技术指标

Specification

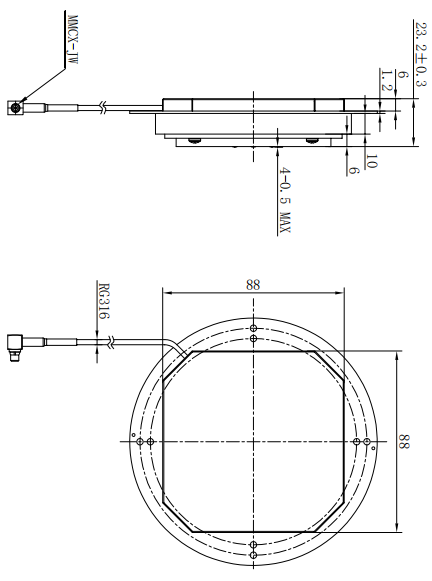

尺寸

Size

Φ120*23.2mm

接头

connector

MMCX-JW

重量

Weight

180g

线材

cable

RG316线

线长

Length

20cm
