一、 产品介绍 |

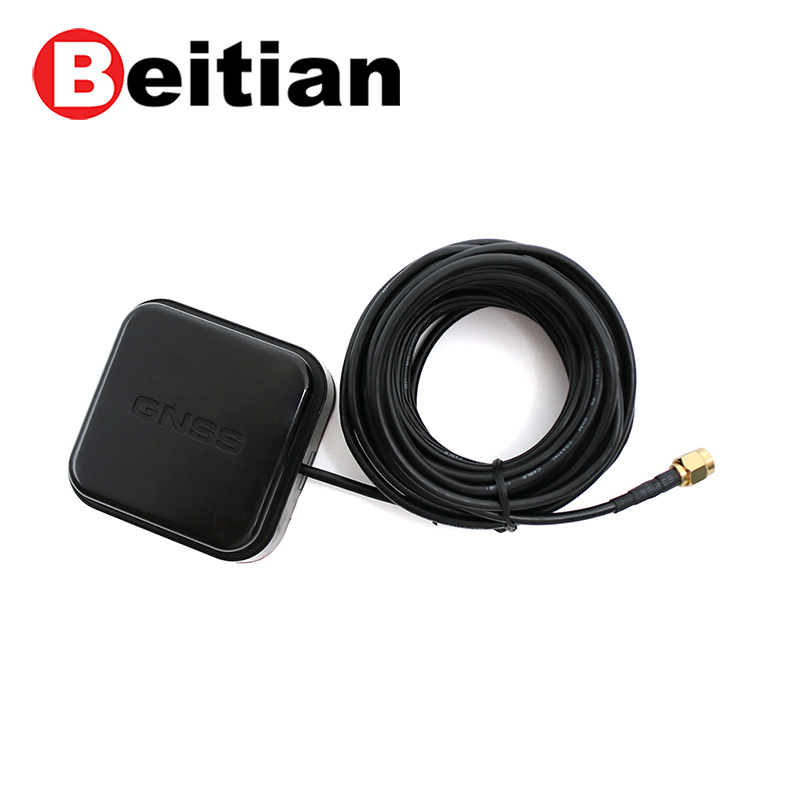

| BT-256是一款多星多频卫星导航天线，该天线具有高增益、小型化、高灵敏度、多系统兼容及高可靠性等特点，可有效满足用户的使用需求。该天线底部带磁铁吸附，方便固定。该天线采用防紫外线PC材料和超声波工艺，可以防晒，耐高温。 |
二、 应用领域 |
该天线可配合多种卫星导航接收机使用，广泛应用于大地测绘、航道测绘、精准农业及海洋测量等领域，也可根据应用条件选择应用于其他领域。 |
三、 主要技术参数 |
天线参数Antenna Specifications |
频率范围 Frequency Range（MHz） | GPS L1/L2/L5 GLONASS L1/L2 BDS B1I/B2I/B2b GALILEO E1/E5b |
增益 Gain（dBi） | 2 |
天线轴比 Antenna AR （dB） | ≤3.0 |
相位中心误差 Phase center error（mm） | ±2 |
极化方式 Polarization | 右旋圆极化 |
端口阻抗 Port Impedance（Ω） | 50 |
电气参数 Electrical Specifications |
LNA增益 Gain（dB） | 38±2 |
噪声系数 Noise figure（dB） | ≤2 |
输出电压驻波比 VSWR | ≤2.0 |
工作电压 Operating voltage（V） | 3.3-12.0 |
工作电流 Operating current（mA） | ≤45 |
结构特性 Structural Characteristics |
接头型号 Connector type | SMA-J |
天线尺寸 Antenna size（mm） | 63*63*25 |
重量 Weight(g） | 220 |
线材 Cable | RG174 |
线长 Length | 5m |

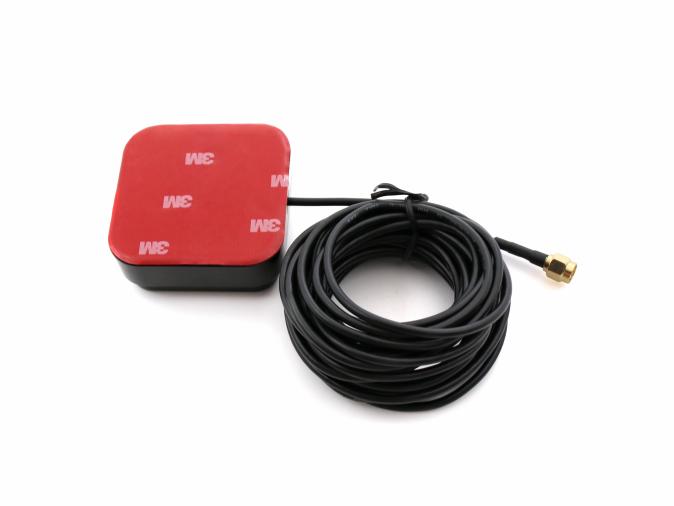

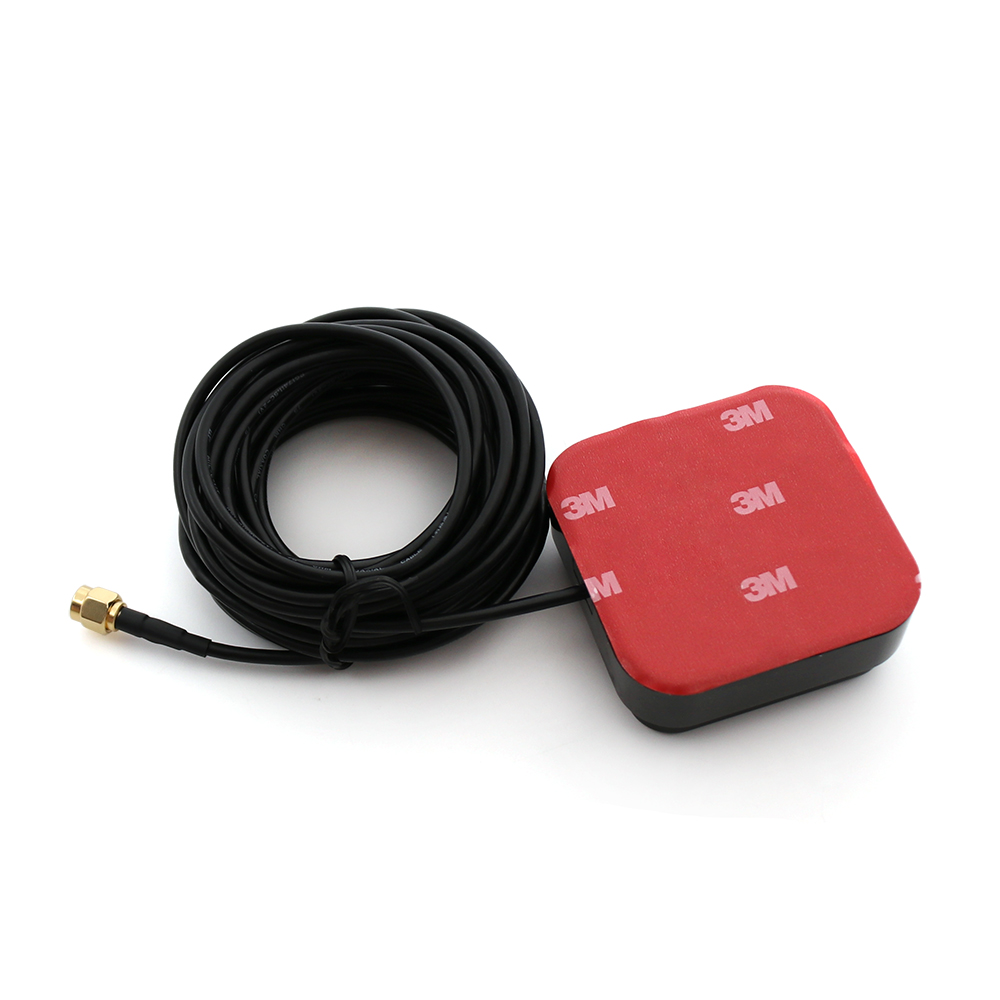

固定方式 Mounting | 磁性底部+双面胶 |
工作环境 Working Environment |
工作温度 Operating temperature（℃） | -40 - +85 |
存储温度 Storage temperature（℃） | -55 - +85 |

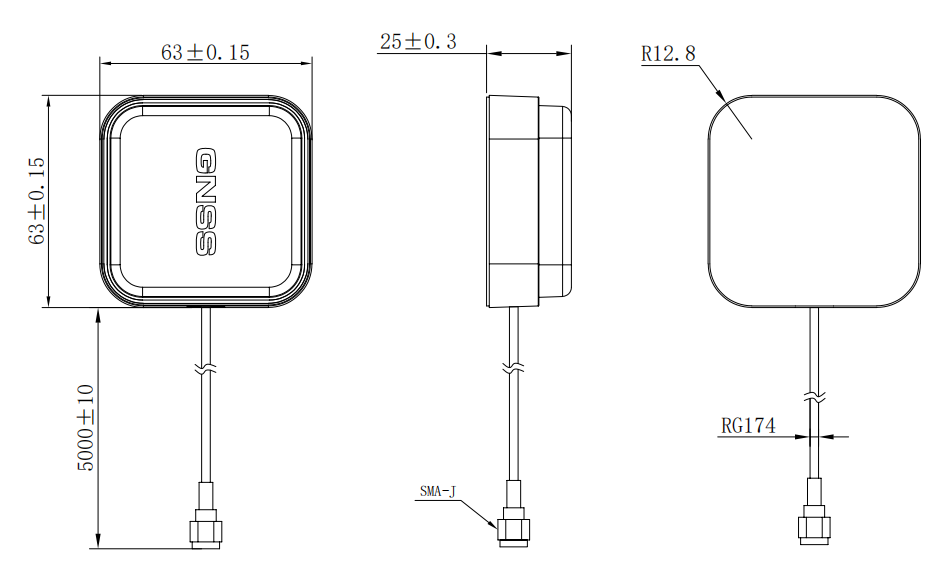

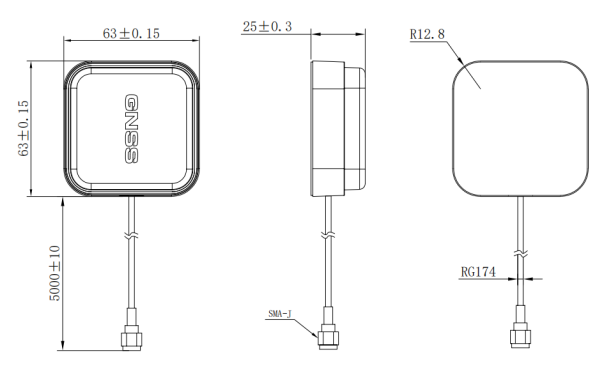

四、 产品尺寸图 |
|
