北天GNSS通讯天线BT-T040

北天GNSS天线GPS北斗一代LSB3发射接收短报文RDSS无源定制BT-T040

深圳市北天通讯有限公司成立于2013年,公司是一家集研发、生产和销售为一体的北斗定位GPS模块、GPS天线原厂厂家。公司位于广东,在深圳、东莞两地均有办公及生产场地,占地约6000余平米。产品有:GPS天线、GNSS天线、RTK天线、北三RDSS天线、GPS模块、GNSS模块、板卡、GNSS接收机、北斗模块。
编号 BT-T040
类型 短报文/组合天线
规格 56*56*19.8mm
品牌 Beitian
型号 BT-T040
产品详情

一、 产品介绍

北斗三号通信定位无源天线涵盖BDS系统多个频段。天线单元增益高、方向图波束宽、隔离度高,可配合多款北斗终端使用。 该天线可广泛应用于导航调度、跟踪监测、测控等其他领域。

二、 特点

天线单元增益高,方向图波束宽,确保低仰角信号强度。

三、 应用领域

广泛应用于车船载、智能驾驶等场合。

四、 主要技术参数

天线参数Antenna Specifications

频率范围

BDS B3 1268.52±10.23

BDS B2 1207. 14±10. 23、1176.45±10.23

BDS B1 1561.09±2.0461575.42±16.368

BDS S 2491.75±8.16

阻抗

50欧姆

极化方式

右旋圆极化

覆盖范围

水平360°

输出驻波

1.5

增益指标

B13.0dBic顶点增益

B22.0dBic顶点增益

B31.0dBic顶点增益

4.0dBic顶点增益

法向轴比

S/B3/B2/B13dB

结构特性

天线尺寸

56*56*19.8mm

接头

MCX-JW

线材

RG178线

线长

20cm

重量

<95g

工作环境

工作温度

-40°C~+ 85°C

存储温度

-55°C~+ 85°C

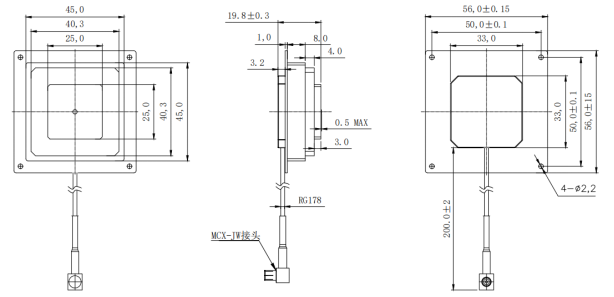

五、 产品尺寸图mm
