一、 产品介绍

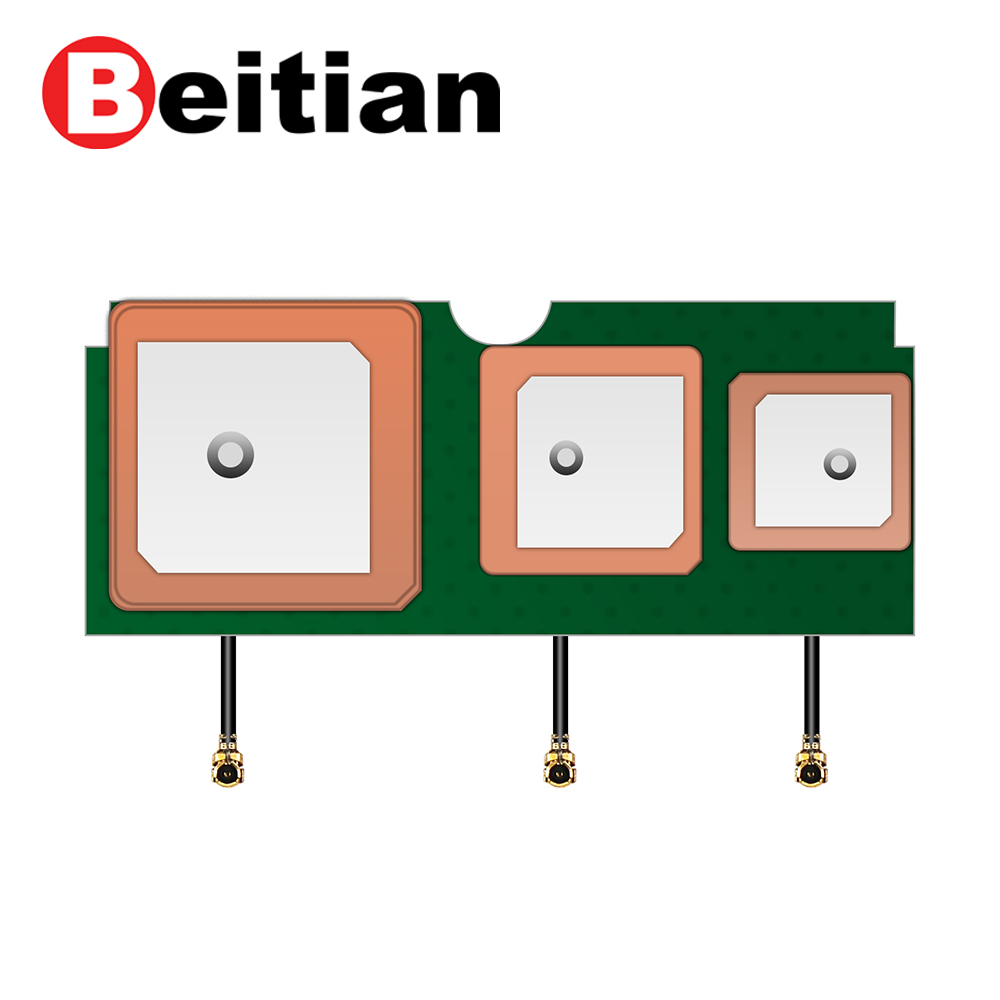

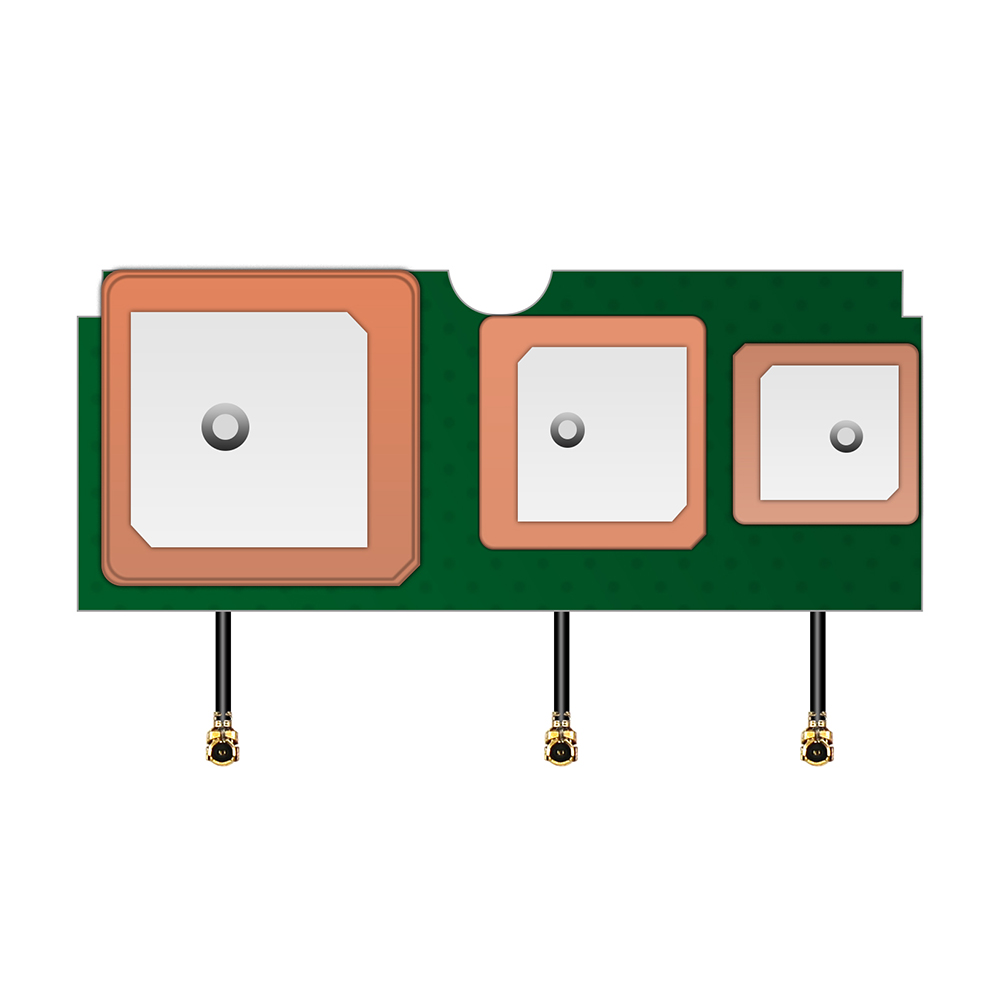

此天线是一款涵盖GPS L1、北斗B1和北斗一代收发的四频天线，天线部分采用平铺设计，实现多系统多频点的组合且体积小巧，外观精美。天线增益高，方向图波束宽，对低仰角信号的接收效果好，确保在一些遮挡较严重的场合仍能正常收星。
二、 应用领域
广泛应用于导航调度、跟踪监测、测控以及其他领域。尤其适用于高速移动的系统和领域，如航空等。
三、 主要技术参数
天线参数Antenna Specifications
频率范围 Frequency Range（MHz）
L1&B1：1555~1580
L：1612~1621
S：2487~2497
增益 Gain（dBi）
≥0.5
≥1.5
≥2
水平覆盖角度Horizontal coverage angle
360°
输出电压驻波比 VSWR
≤2
极化方式 Polarization
右旋圆极化
左旋圆极化
端口阻抗 Port Impedance（Ω）
50
结构特性 Structural Characteristics
接头型号 Connector type
IPEX一代
天线尺寸 Antenna size（mm）
67*27*9
线材cable
RG1.13
线长Line length（cm）
2.5
工作环境 Working Environment
工作温度 Operating temperature（℃）
-30 -+ 65
存储温度 Storage temperature（℃）
-30 -+ 75
相对湿度Relative Humidity
95%

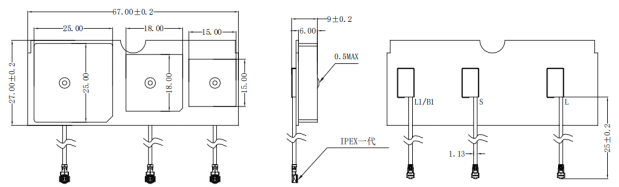

四、 产品尺寸图（mm）
