一、 产品介绍
北斗三号通信定位无源天线涵盖BDS系统多个频段。天线单元增益高、方向图波束宽、隔离度高，可配合多款北斗终端使用。 该天线可广泛应用于导航调度、跟踪监测、测控等其他领域。
二、 特点
天线单元增益高，方向图波束宽，确保低仰角信号强度。
三、 应用领域
广泛应用于车船载、智能驾驶等场合。
四、 主要技术参数
天线参数Antenna Specifications
频率范围
BDS L：Lf0-Lf4
Lf0：1615. 68±4. 08、
Lf1：1614. 26±4. 08、
Lf2：1618. 34±4. 08、
Lf3：1622. 42±4. 08、
Lf4：1624. 524±4. 08
BDS S 2491. 75±8. 16
阻抗
50欧姆
极化方式
左旋圆极化
右旋圆极化
覆盖范围
水平360°
输出驻波
L/S/W1.5
增益
N-5.5dBic(仰角20°)
N4.5dBic(顶点增益)
N4dBic(仰角20°)
N3dBic(仰角20°)
法向轴比
L/S/W3dB
隔离度
40dB@L
结构特性
天线尺寸
Φ100*36.5
接头
2-SMA-JW
线材
RG316线
线长
700mm
重量
<350g
工作环境
工作温度
-40°C~+ 75°C
存储温度
-55°C~+ 85°C

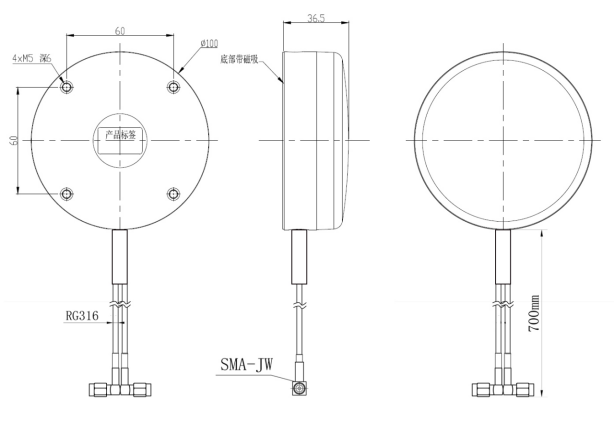

五、 产品尺寸图（mm）
