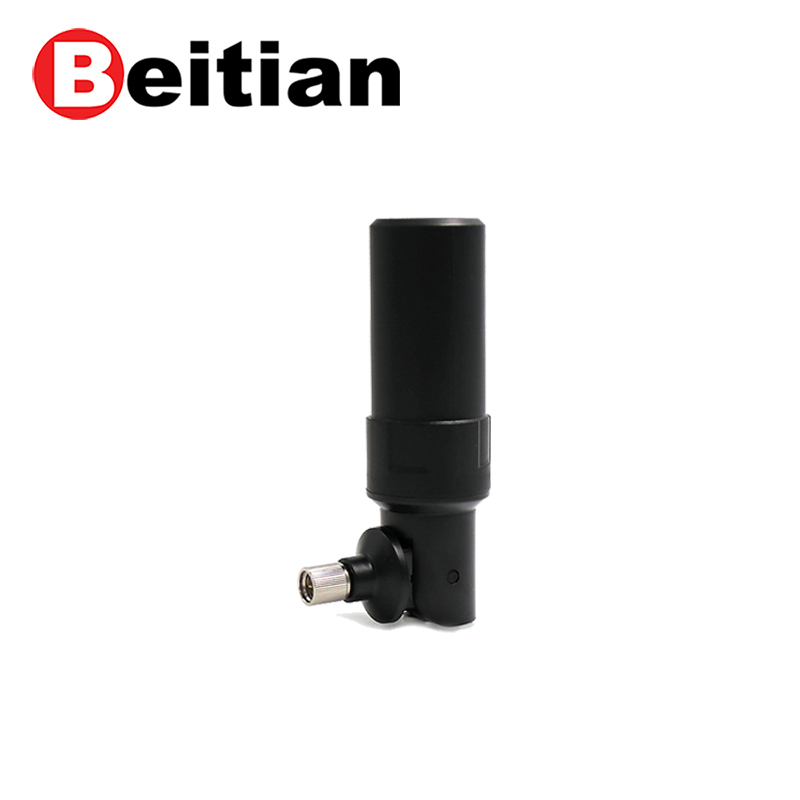

RTK GNSS天线折叠螺旋BT-564

Beitian北天GPS四臂折叠螺旋天线RTK手持机PPK差分无人船BT-564

深圳市北天通讯有限公司成立于2013年,公司是一家集研发、生产和销售为一体的北斗定位GPS模块、GPS天线原厂厂家。公司位于广东,在深圳、东莞两地均有办公及生产场地,占地约6000余平米。产品有:GPS天线、GNSS天线、RTK天线、北三RDSS天线、GPS模块、GNSS模块、板卡、GNSS接收机、北斗模块。
编号: BT-564
类型: RTK天线
规格: Φ27.3*107.24mm
品牌: Beitian
型号: BT-564
产品详情

一、 产品介绍

BT-564是一款四星全频螺旋天线,该天线具有体积小、定位精度高、重量轻等特点,可有效满足用户的使用需求。

二、 应用领域

可配合多种接收机使用,广泛应用于无人车、手持终端设备及小型RTK设备等领域,也可根据应用条件选择应用于其他领域。

三、 主要技术参数

天线参数Antenna Specifications

频率范围 Frequency Range(MHz)

BDS B1/B2/B3

GPS L1/L2/L5

GLONASS G1/G2/G3

GALILEO E1/E5a/E5b/E6

增益 Gain(dBi)

2

天线轴比 Antenna AR (dB)

≤3

水平覆盖角度Horizontal coverage angle

360°

输出电压驻波比 VSWR

≤2

极化方式 Polarization

右旋圆极化

Right-hand circular polarization

端口阻抗 Port Impedance(Ω)

50

相位中心误差(mm)

±2

电气参数 Electrical Specifications

LNA增益 Gain(dB)

33±2

噪声系数 Noise figure(dB)

≤2

工作电压 Operating voltage(V)

3.3-12.0

工作电流 Operating current(mA)

≤50

输出驻波比   output VSWR

≤2

带内平坦度(dB)

±2

差分传输延迟(ns)

≤5

结构特性 Structural Characteristics

接头型号 Connector type

SMA-J

天线尺寸 Antenna size(mm)

Φ27.3*107.24

天线重量 Antenna weight(g)

≤28

工作环境 Working Environment

工作温度 Operating temperature(℃)

-40 -+80

存储温度 Storage temperature(℃)

-55 -+80

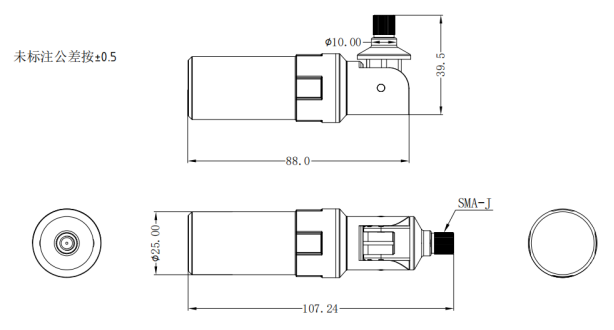

四、 产品尺寸图(mm)
