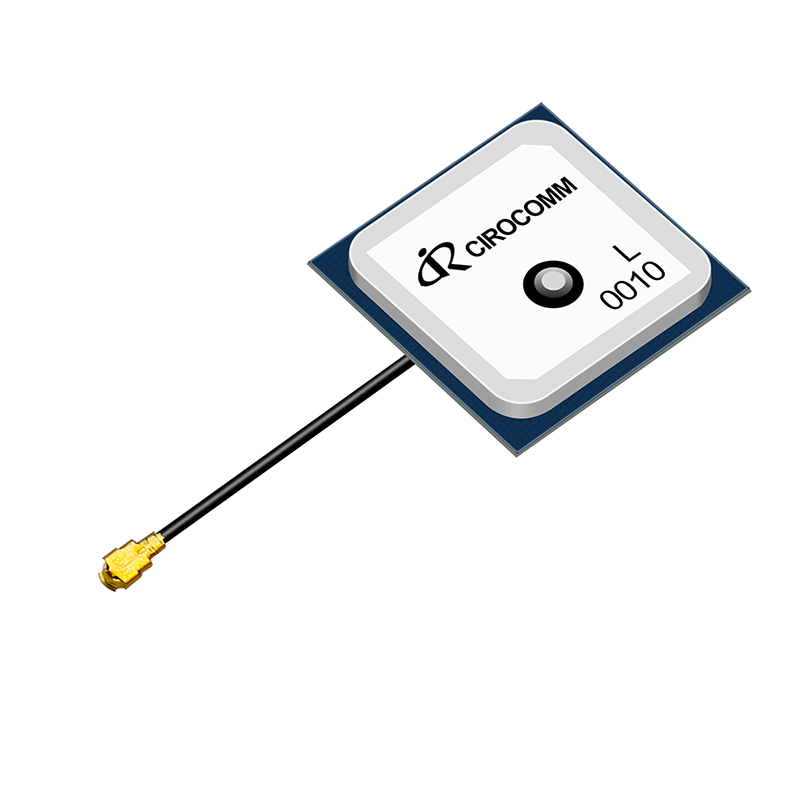

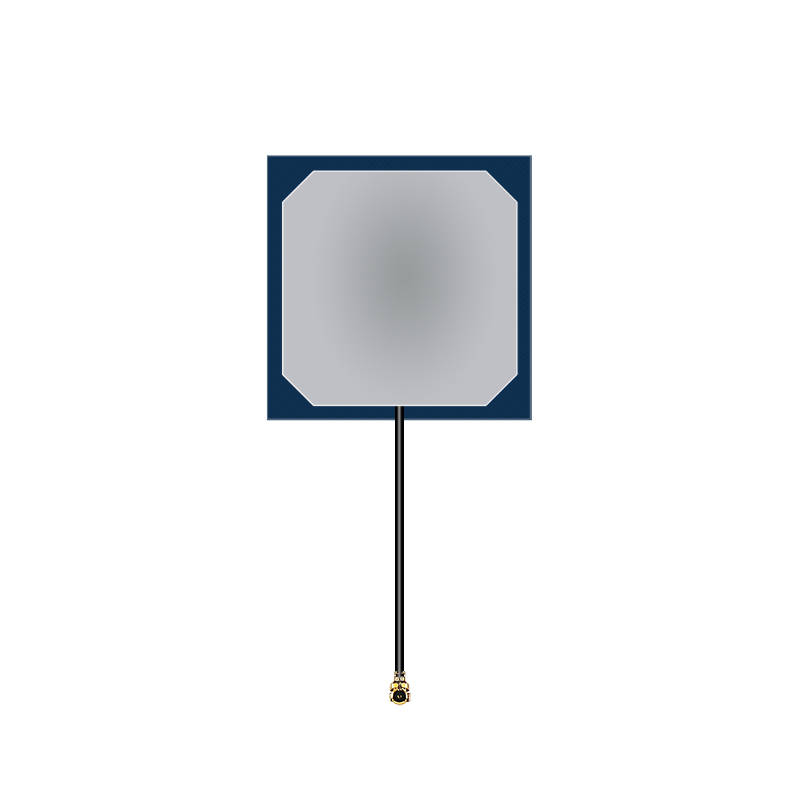

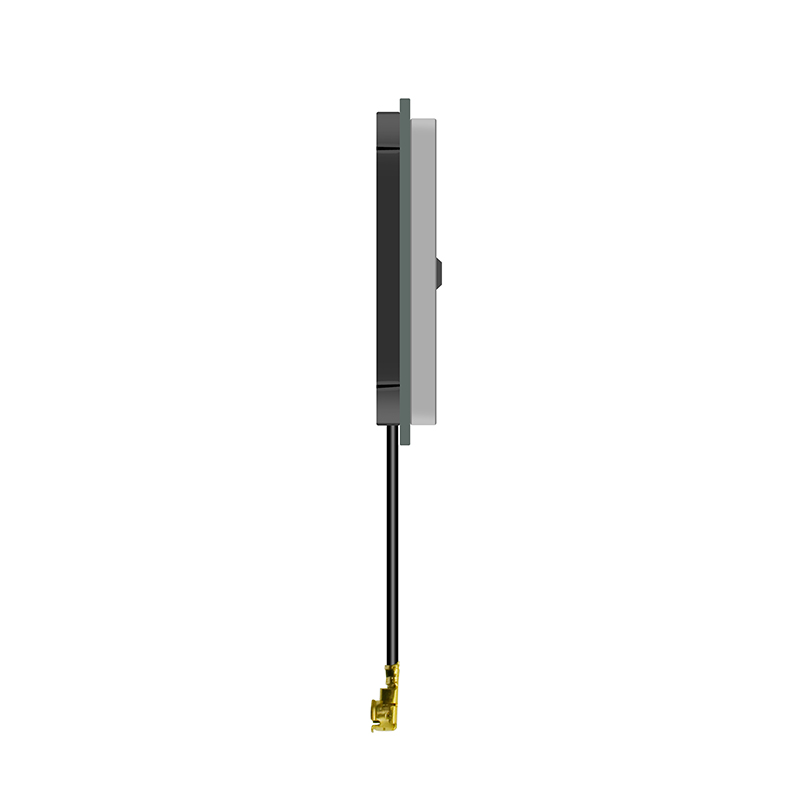

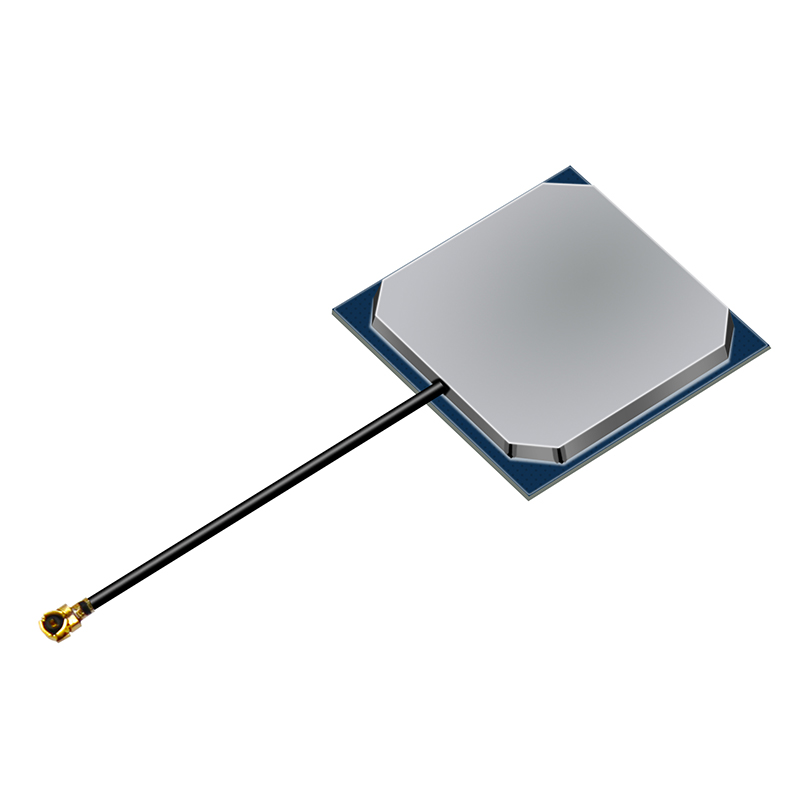

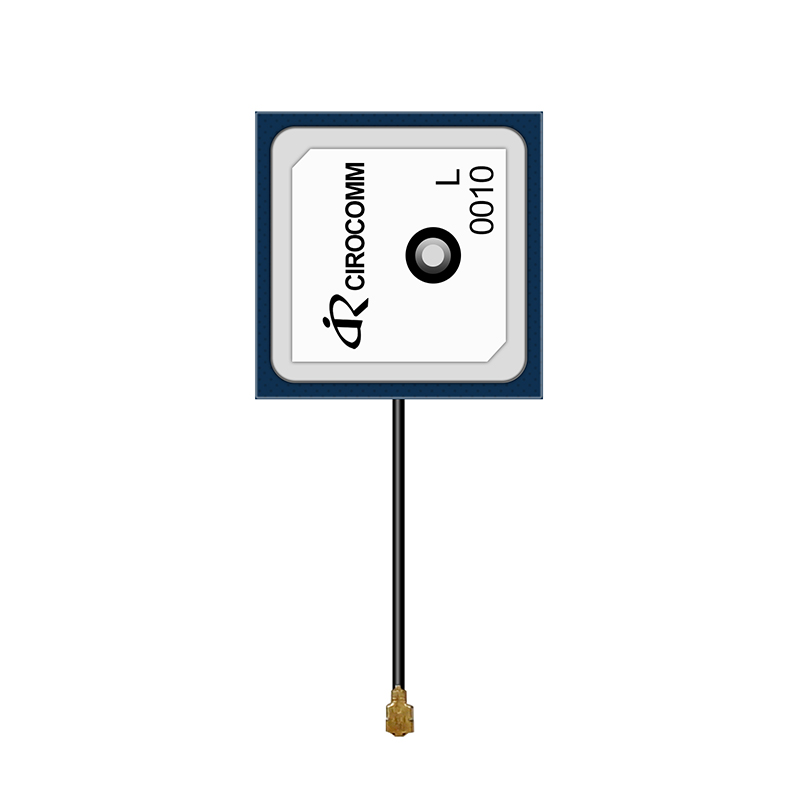

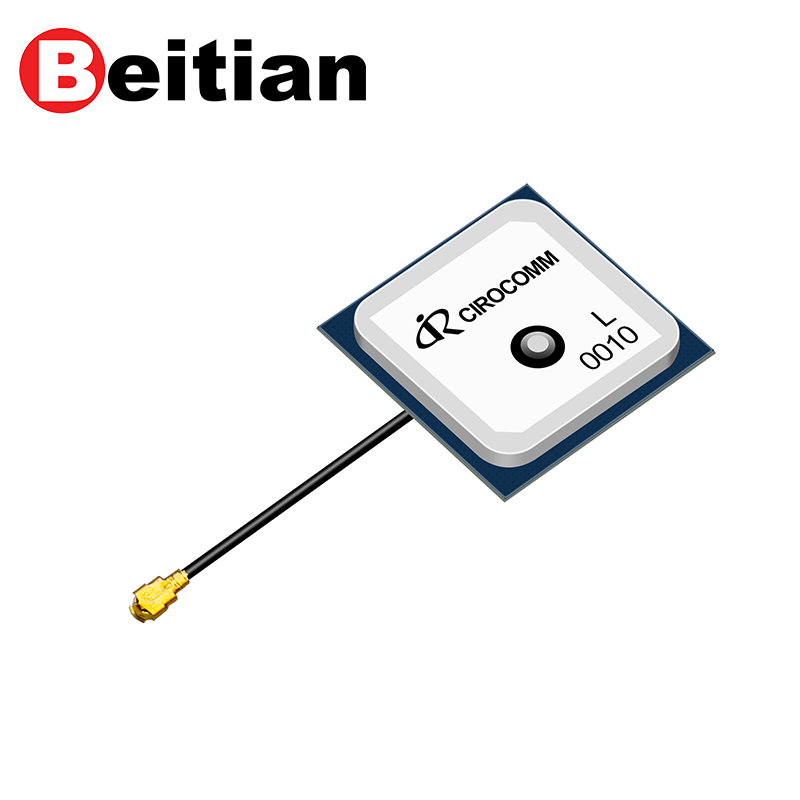

GNSS天线BT-0010

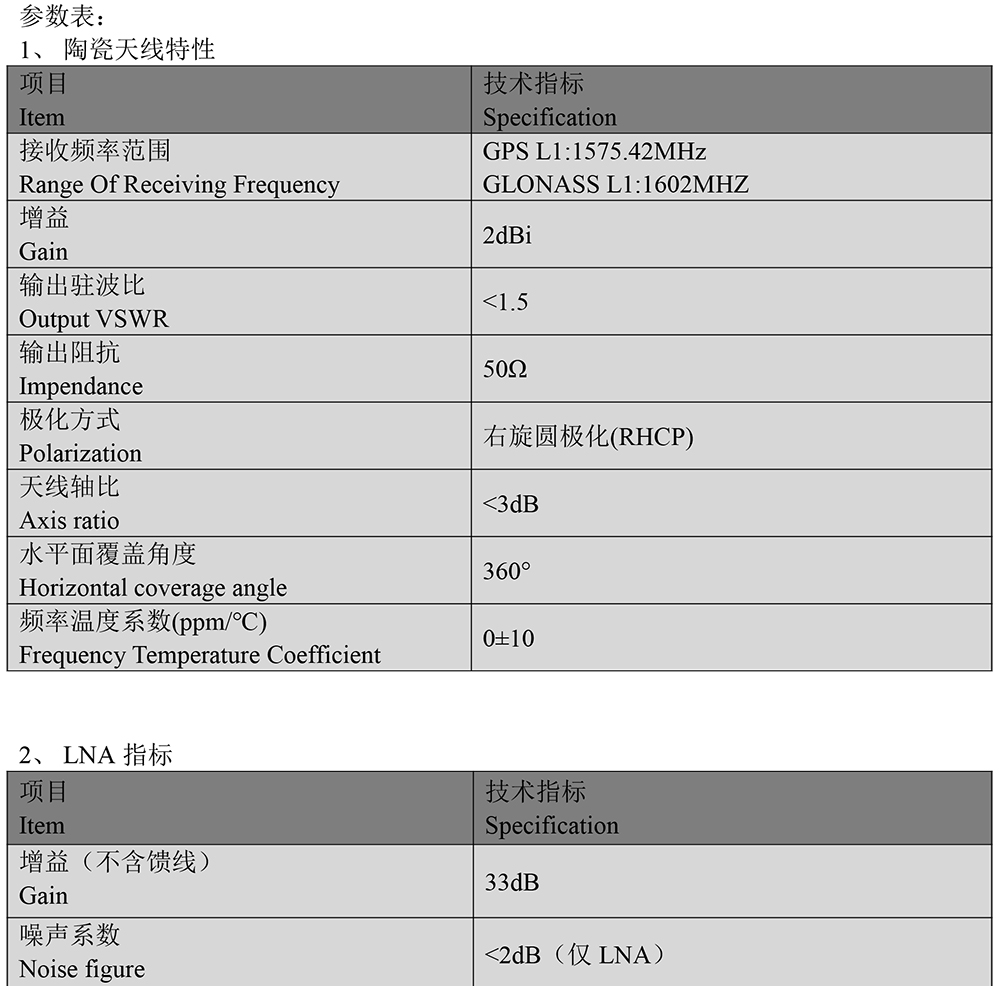

项目

Item

技术指标

Specification

接收频率范围

Range Of Receiving Frequency

GPS L1:1575.42MHz

GLONASS L1:1602MHZ

增益

Gain

2dBi

输出驻波比

Output VSWR

<1.5

输出阻抗

Impendance

50Ω

极化方式

Polarization

右旋圆极化(RHCP)

天线轴比

Axis ratio

<3dB

水平面覆盖角度

Horizontal coverage angle

360°

频率温度系数(ppm/℃)

Frequency Temperature Coefficient

0±10

项目

Item

技术指标

Specification

增益（不含馈线）

Gain

28±2dB

噪声系数

Noise figure

<2dB（仅LNA）

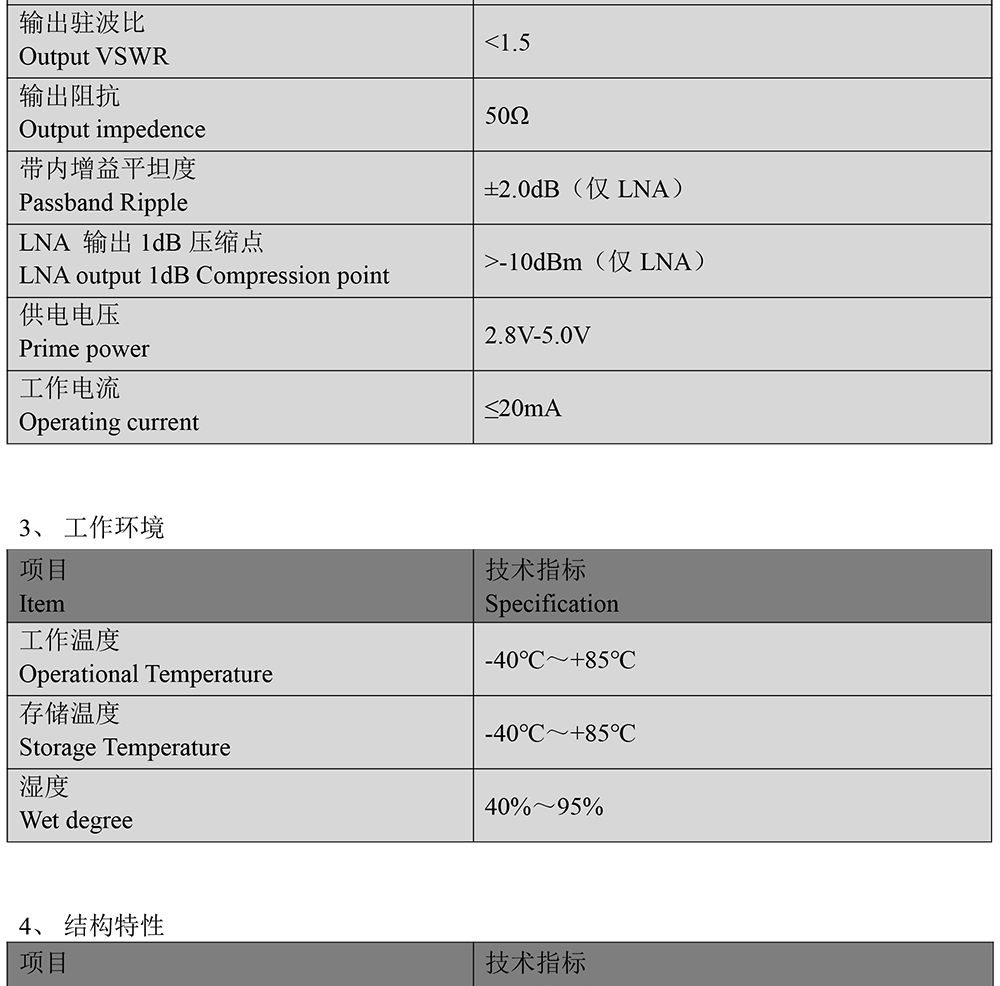

输出驻波比

Output VSWR

<1.5

输出阻抗

Output impedence

50Ω

带内增益平坦度

Passband Ripple

±2.0dB（仅LNA）

LNA 输出1dB压缩点

LNA output 1dB Compression point

>-10dBm（仅LNA）

供电电压

Prime power

2.8V-5.0V

工作电流

Operating current

≤20mA

项目

Item

技术指标

Specification

工作温度

Operational Temperature

-40℃～+85℃

存储温度

Storage Temperature

-40℃～+85℃

湿度

Wet degree

40%～95%

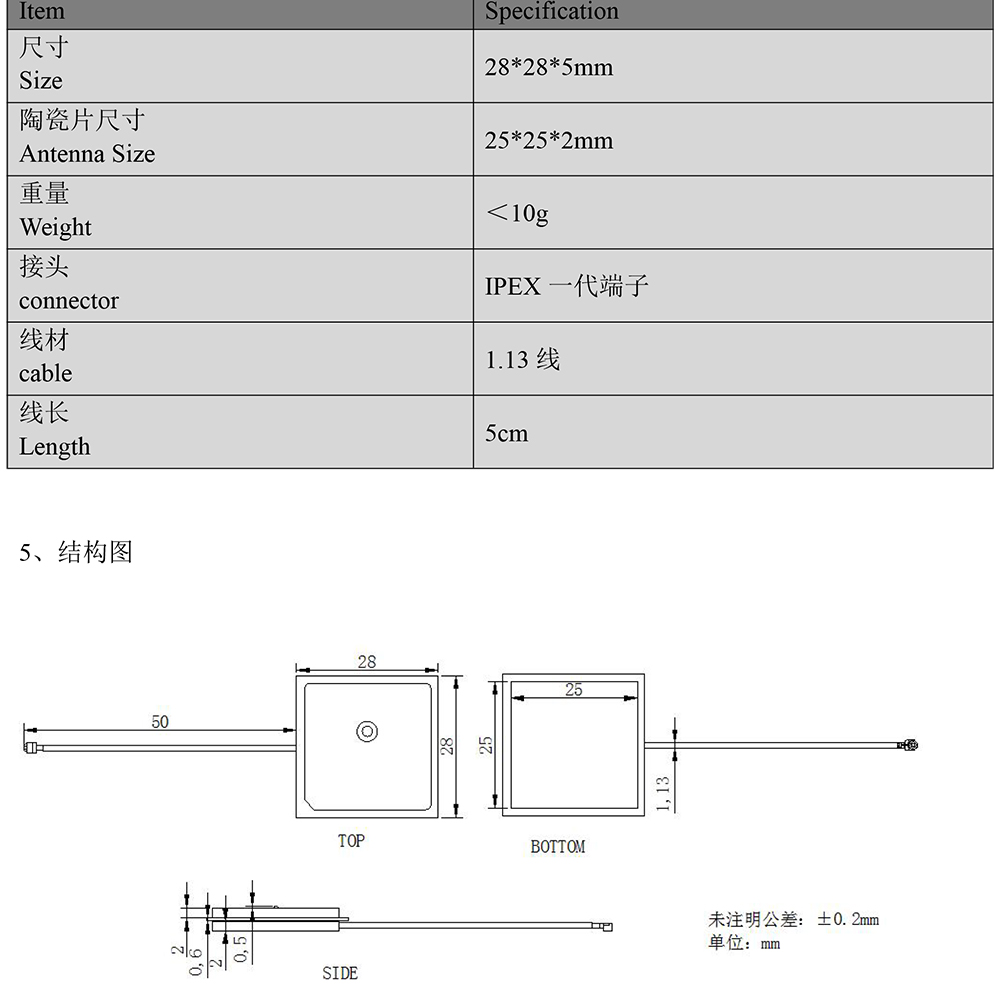

项目

Item

技术指标

Specification

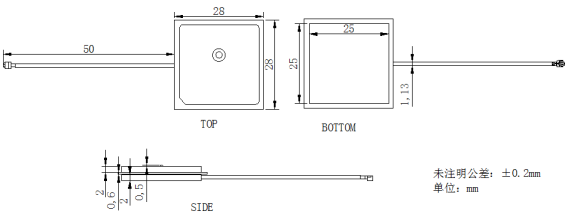

尺寸

Size

28*28*5mm

陶瓷片尺寸

Antenna Size

25*25*2mm

重量

Weight

＜10g

接头

connector

IPEX一代端子

线材

cable

1.13线

线长

Length

5cm
