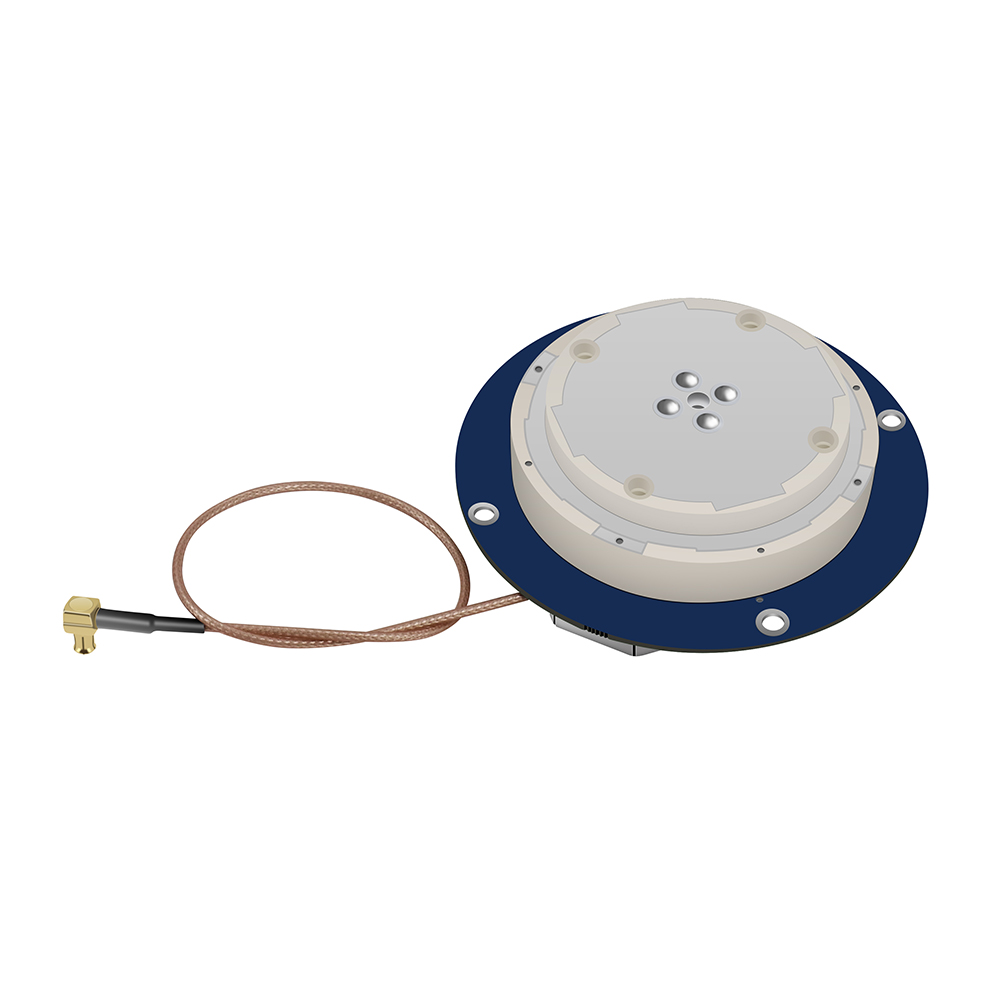

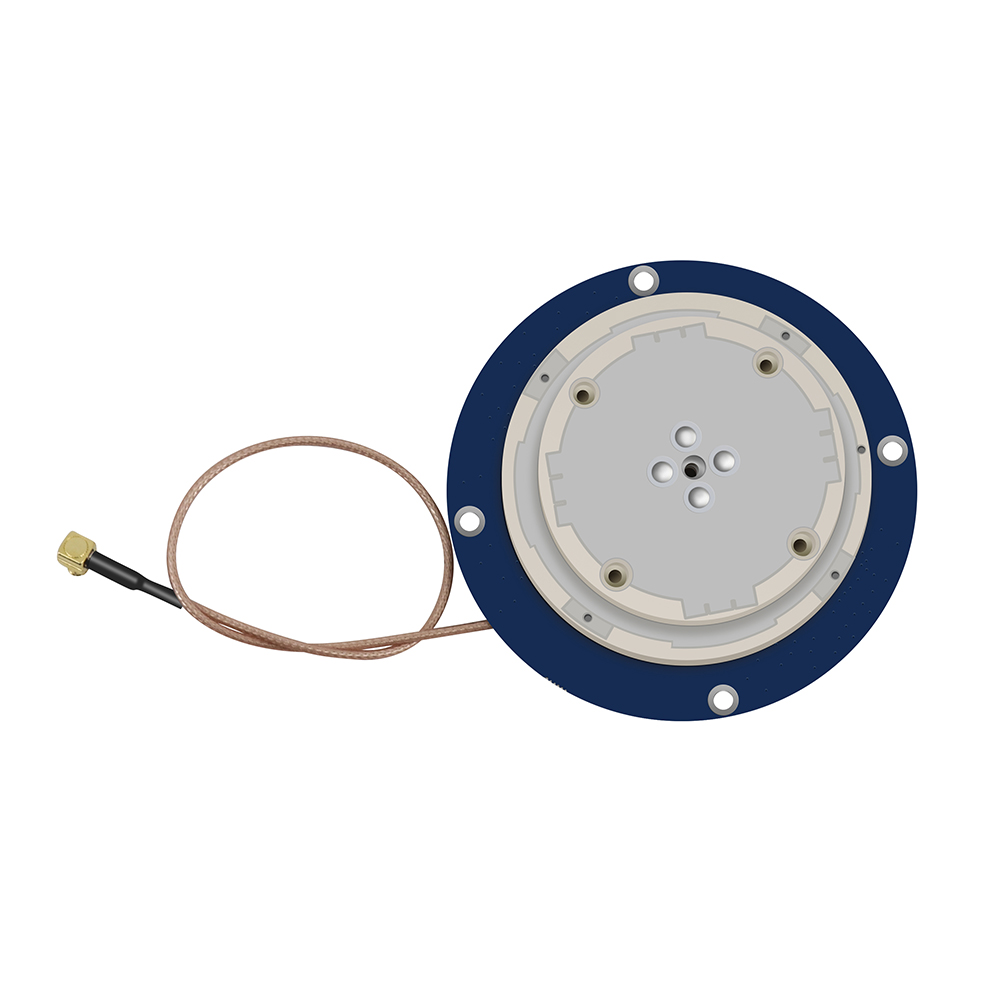

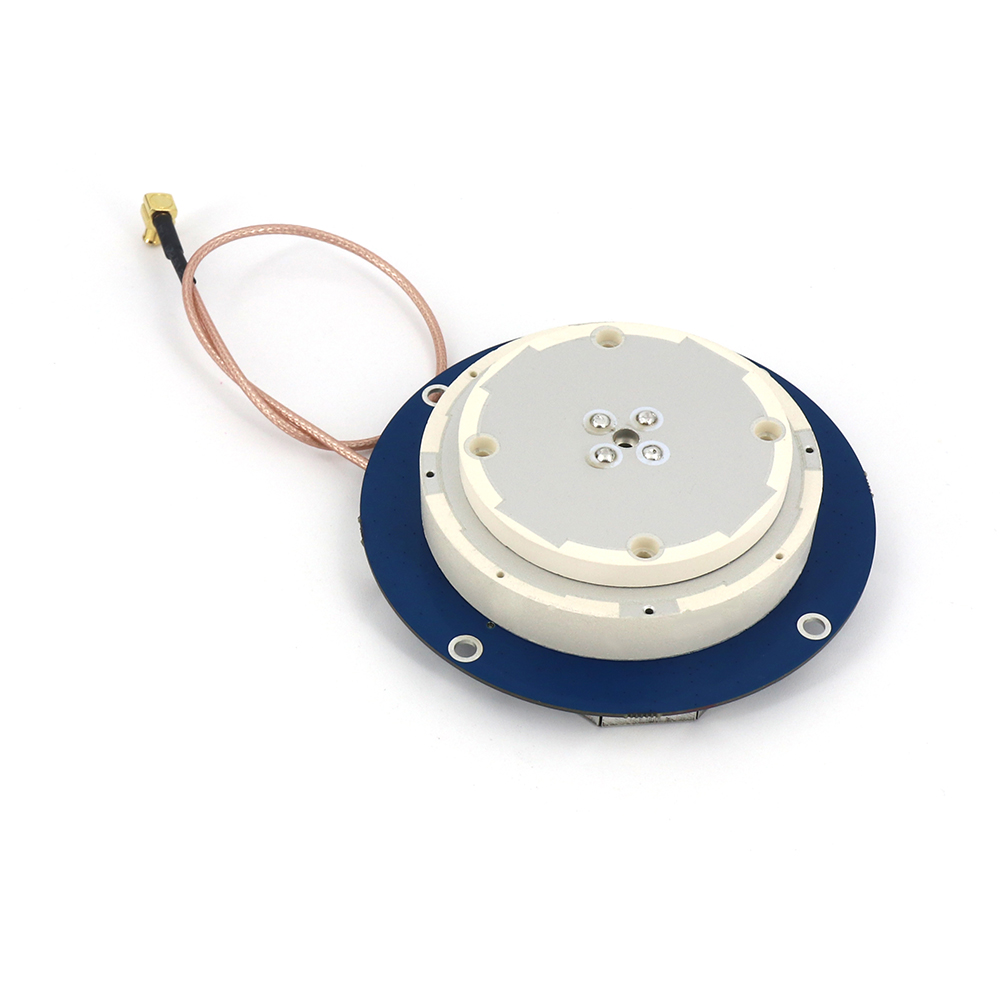

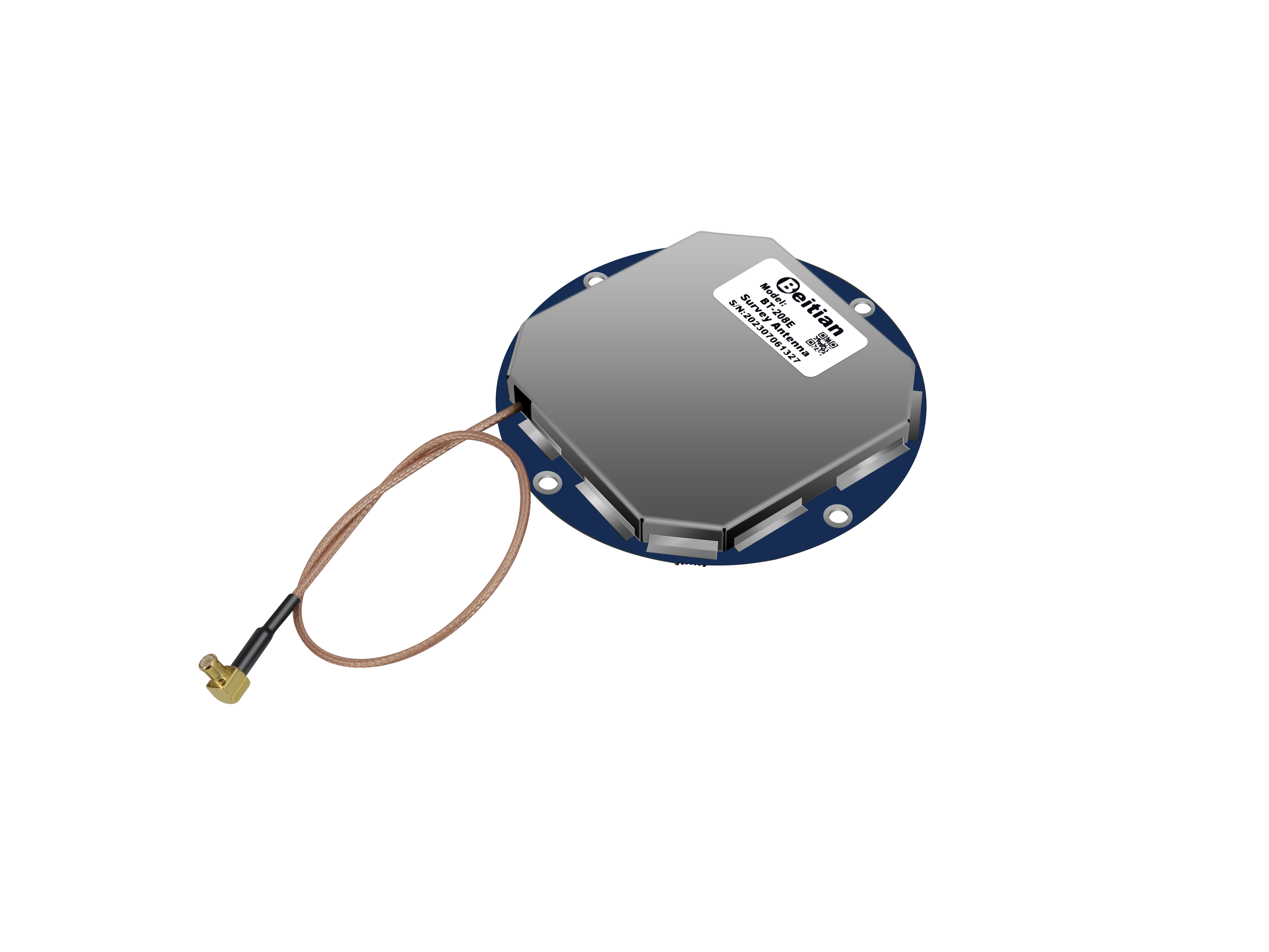

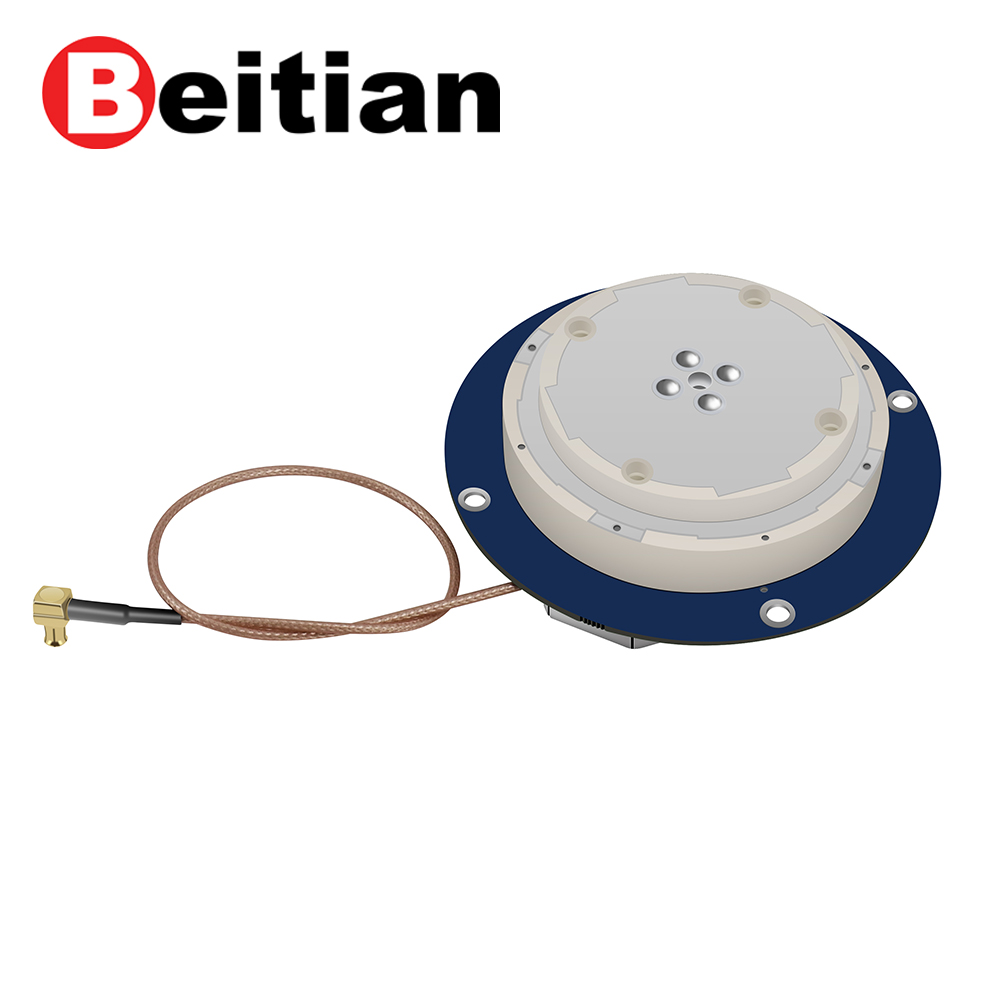

一、 产品介绍 |
|
|
BT-208E是一款四星全频卫星导航天线，该天线具有高增益、小型化、高灵敏度、多系统兼容及高可靠性等特点，可有效满足用户的使用需求。 1、采用多馈点设计和完全对称天线结构，具有非常稳定的相位中心，降低天线对测量误差； 2、增益高，驻波比低，对低仰角信号接收效果明显，在遮挡较严重的场合能正常收星； 3、配备抗多径扼流板，具有防浪涌设计，能有效仰制带外强干扰信号，确保天线的可靠性； |
二、 应用领域 |
此天线覆盖GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 SBAS L1/L5 QZSS L1/L2/L5/L6 IRNSS L5 L-Band的四星全频外置飞碟天线，满足目前GNSS测量设备对多系统兼容和高精度用户的需要，可配合多种卫星导航接收机使用，广泛应用于大地测绘、航道测绘、精准农业及海洋测量等领域，也可根据应用条件选择应用于其他领域。 |
三、 主要技术参数 |
天线参数Antenna Specifications |
频率范围 Frequency Range（MHz） | GPS L1/L2/L5 BDS B1I/B2I/B3I/B1C/B2a/B2b GLONASS L1/L2/L3 GALILEO E1/E5a/E5b/E6 SBAS L1/L5 QZSS L1/L2/L5/L6 IRNSS L5 L-Band |
增益 Gain（dBi） | ≥4 |
天线轴比 Antenna AR（dB） | ≤3.0 |
输出电压驻波比 VSWR | ≤1.5 |
相位中心误差 Phase center error（mm） | ±2 |
极化方式 Polarization | 右旋圆极化 Right-hand circular polarization |
端口阻抗 Port Impedance | 50Ω |
水平覆盖角Horizontal coverage angle | 360° |
电气参数 Electrical Specifications |
LNA增益 Gain（dB） | 38±2 |
噪声系数 Noise figure（dB） | ≤2.0 |
通带波动Passband fluctuation（dB） | ±1.5 |
输出电压驻波比 VSWR | ≤2.0 |
工作电压 Operating voltage（V） | 3.0-12.0 |
工作电流 Operating current（mA） | ≤60 |
结构特性 Structural Characteristics |
天线尺寸 Antenna size（mm） | Φ80*22.4 |
重量 Weight（g） | 120 |
接头型号 Connector type | MCX-JW |
线材cable | RG178 |
线长length | 10cm |
工作环境 Working Environment |
工作温度 Operating temperature（℃） | -40 - +85 |
相对湿度Relative Humidity | Up to 95% |

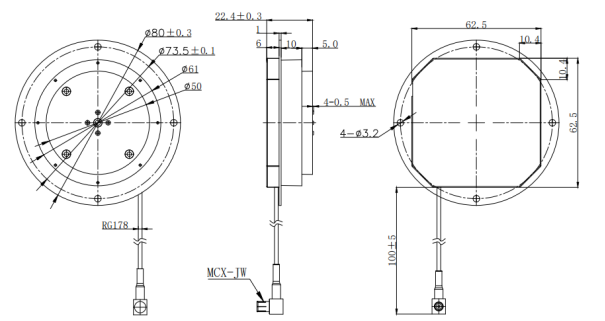

四、 产品尺寸图 |
|
