参 数
说 明
通用
芯片
BG-150
工作模式
半双工
工作频率
470MHZ-510MHZ
频率稳定度
±1.5ppm
调制方式
LoRa
空中波特率
1.2kbps-62.5kbps
协议类型
串口波特率
9600bps/38400bps/115200bps/230400bps
输出数据
电平
TTL
波特率
115200bps
电源消耗
电压
DC 4.5V-5.5V；推荐5.0V±10%
功耗
20mA/5.0V
物理参数
尺寸
37.9*30.9*13.5mm
重量
50克

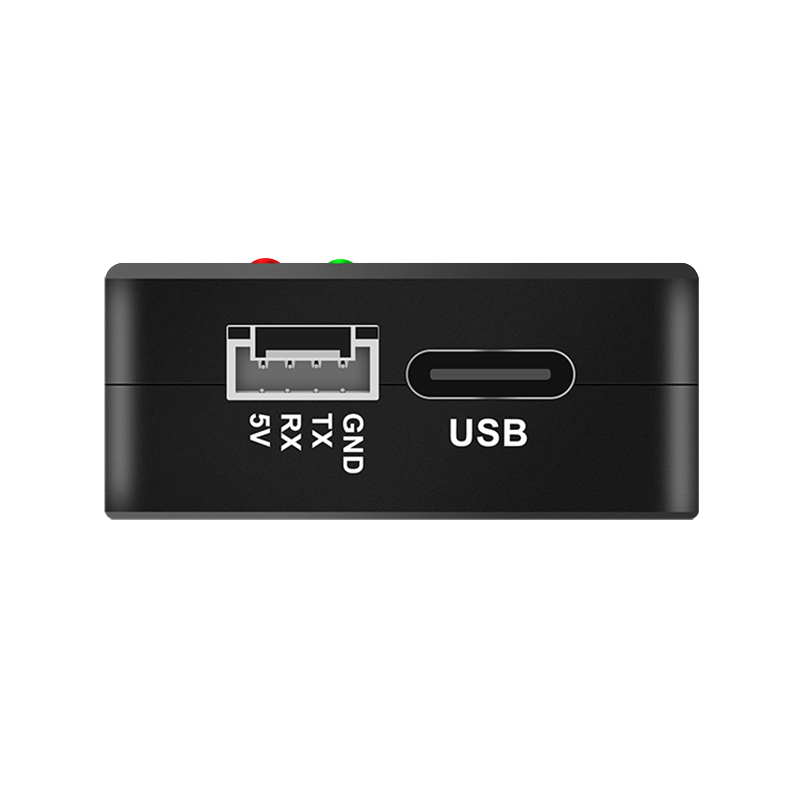

连接器
1*1.25间距4pin带锁座子
环境
操作温度
-40 °C ~ +85°C
存储温度
-40°C ~ +105°C

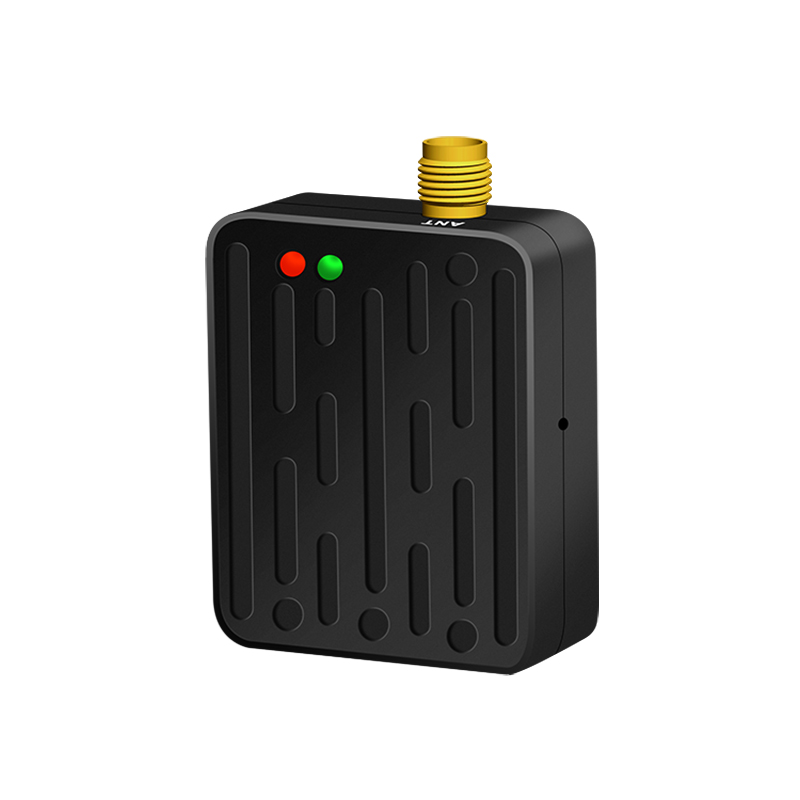

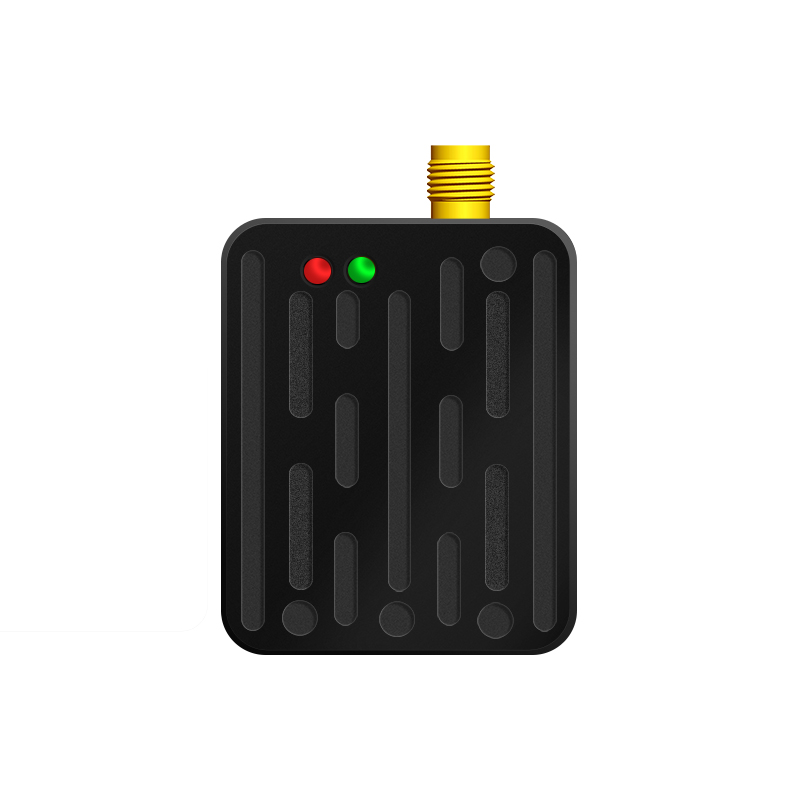

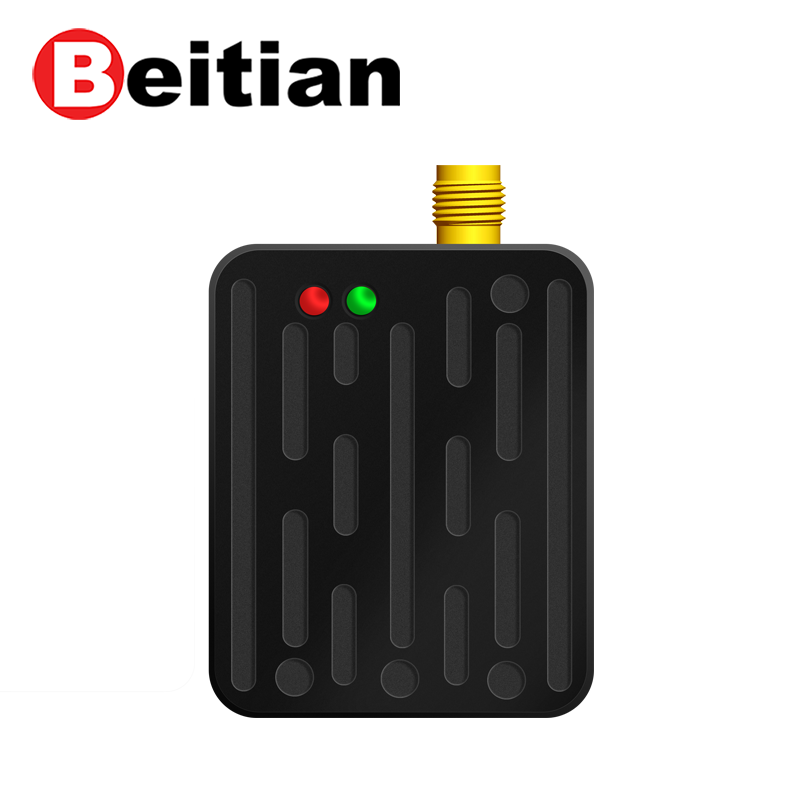

LED灯
STA1 收发模式灯
发射端红灯亮，接收端绿灯亮;
STA2 数据灯
无数据时绿灯常亮，有数据时红绿交替闪烁;
STA2 红灯常亮进入配置模式,分两种情况:
1、蓝牙成功连接后，CFG 引脚拉低;
2、USB 可直接配置。
USB
Type-C
支持配置，USB电平
