一、 产品介绍 |
|
|

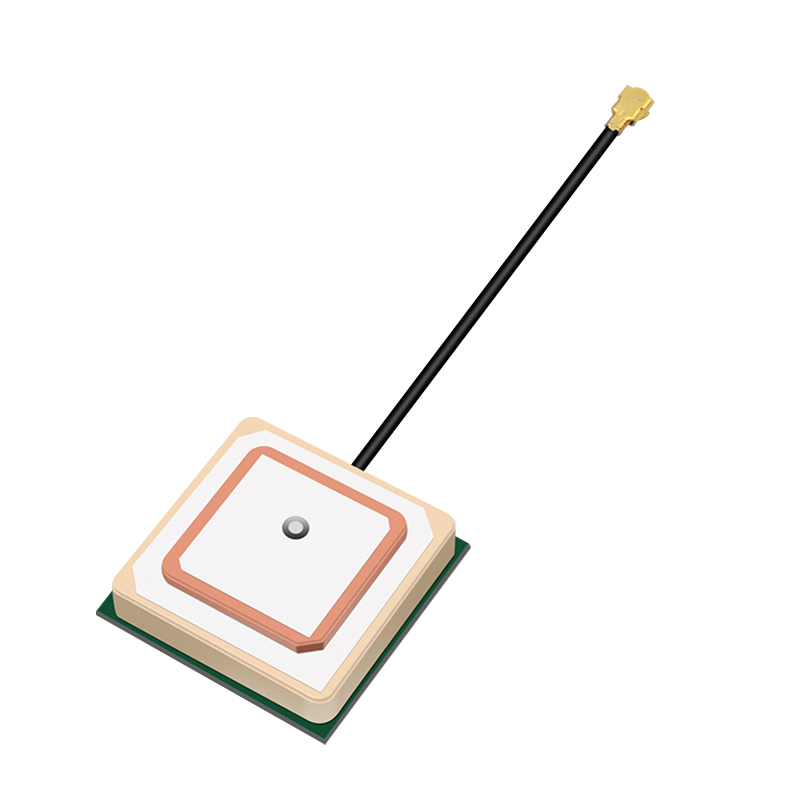

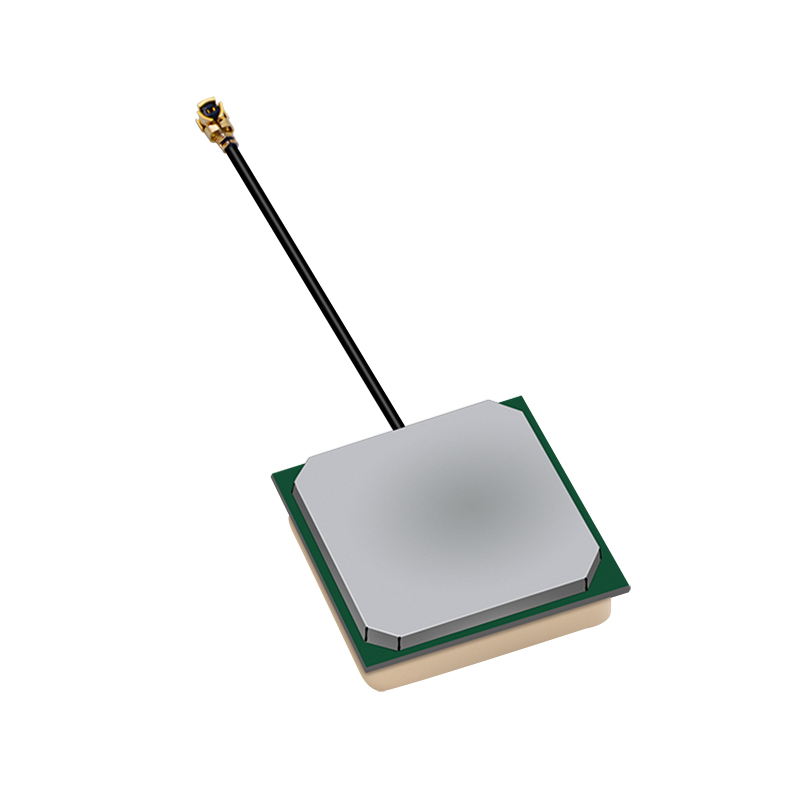

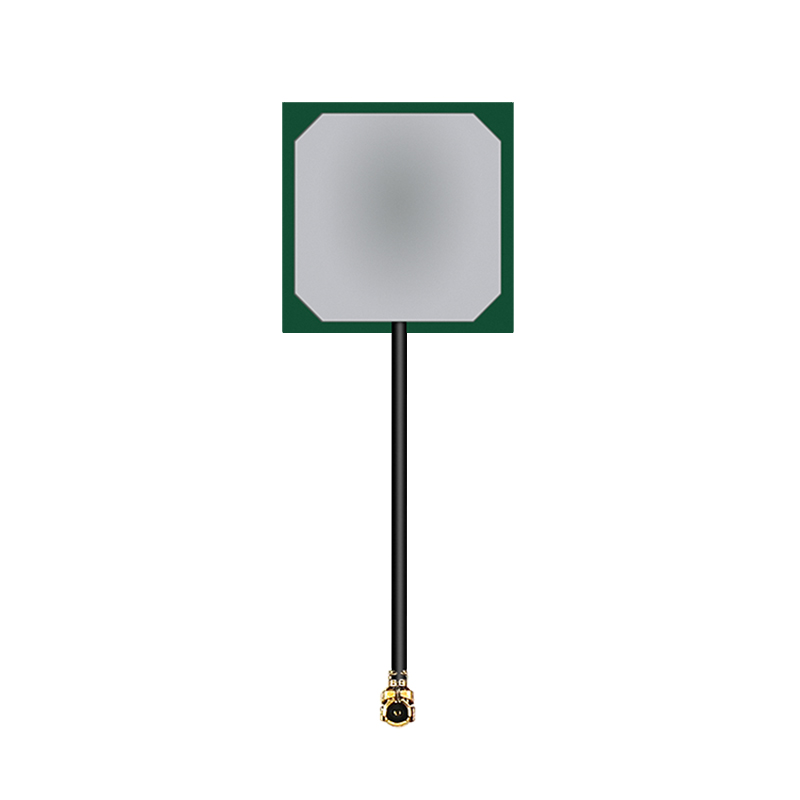

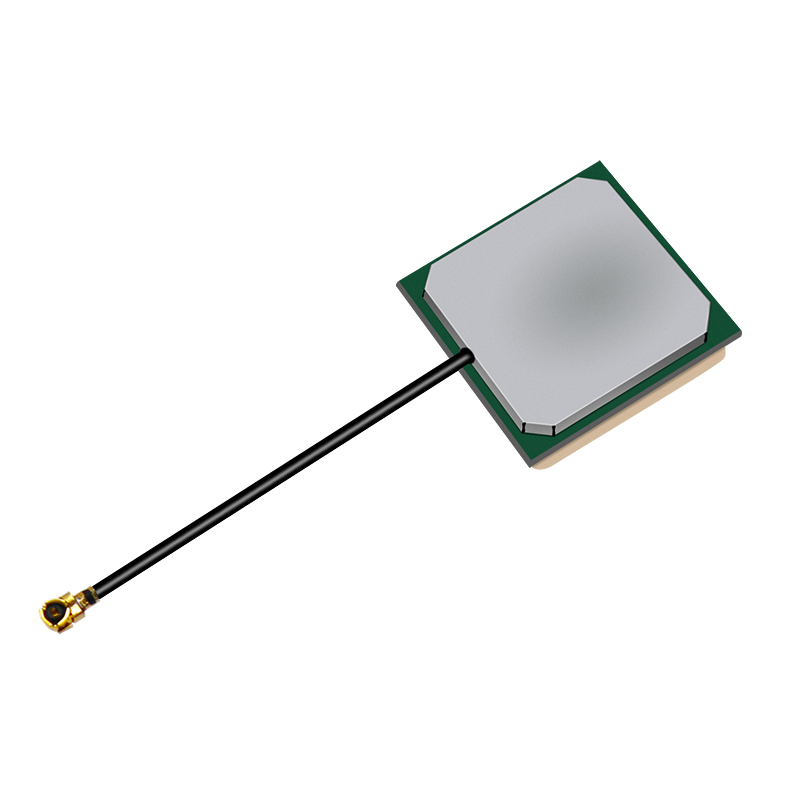

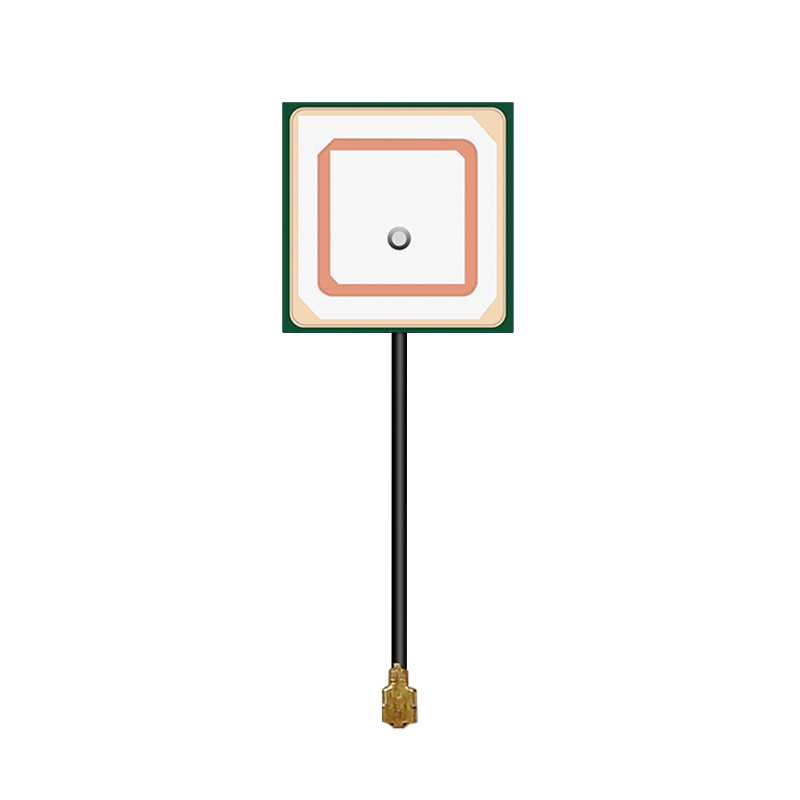

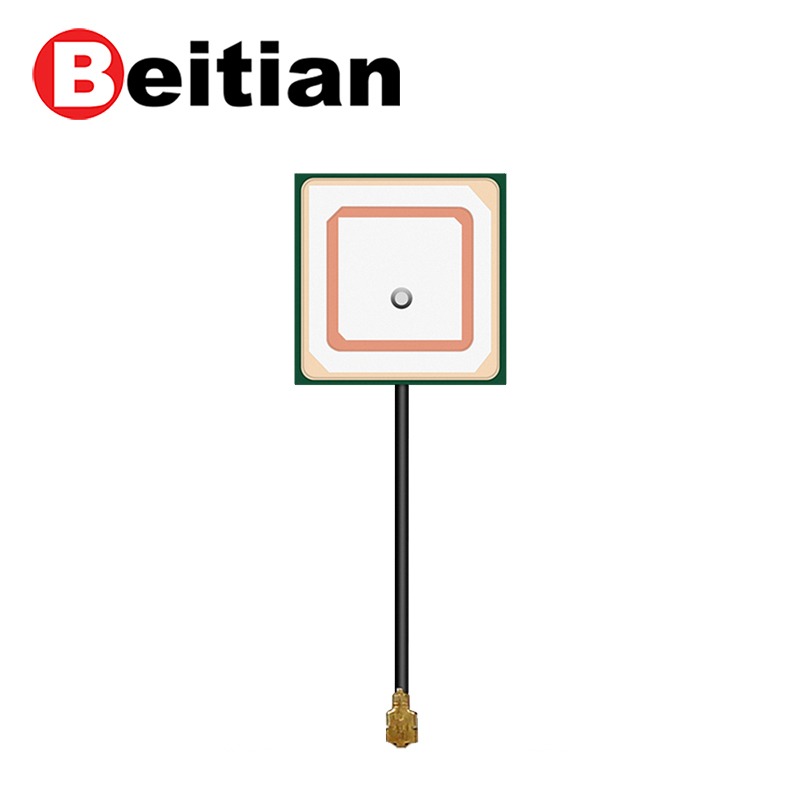

BT-4220L2是一款GNSS有源天线，该天线具有高增益、小型化、高灵敏度、多系统兼容及高可靠性等特点，可有效满足用户的使用需求。 1、采用单馈点设计和完全对称天线结构，具有非常稳定的相位中心，降低天线对测量误差； 2、增益高，驻波比低，对低仰角信号接收效果明显，在遮挡较严重的场合能正常收星； 3、配备抗多径扼流板，具有防浪涌设计，能有效仰制带外强干扰信号，确保天线的可靠性； |
二、 应用领域 |
此天线覆盖GPS L1/L2 GLONASS L1/L2 BDS B1I/B2I/B2b GALILEO E1/E5b的有源天线，满足目前GNSS测量设备对多系统兼容和有源的需要，可配合多种卫星导航接收机使用，广泛应用于大地测绘、航道测绘、精准农业及海洋测量等领域，也可根据应用条件选择应用于其他领域。 |
三、 主要技术参数 |
天线参数Antenna Specifications |
频率范围 Frequency Range（MHz） | GPS L1/L2 GLONASS L1/L2 BDS B1I/B2I/B2b GALILEO E1/E5b |
增益 Gain（dBi） | 2 |
天线轴比 Antenna AR （dB） | ≤3.0 |
水平覆盖角度Horizontal coverage angle | 360° |
输出驻波VSWR | ≤2 |
相位中心误差 Phase center error（mm） | ±2 |
极化方式 Polarization | 右旋圆极化 Right-hand circular polarization |
端口阻抗 Port Impedance(Ω) | 50 |
电气参数 Electrical Specifications |
LNA增益 Gain（dB） | 28±2 |
噪声系数 Noise figure（dB） | ≤2 |
输出电压驻波比 VSWR | ≤2.0 |
带内平坦度In-band flatness（dB） | ±2 |
工作电压 Operating voltage（V） | 2.8-5.0 |
工作电流 Operating current（mA） | ≤45 |
差分传输延迟Differential propagation delay(ns) | ≤5 |
结构特性 Structural Characteristics |
接头型号 Connector type | IPEX一代 |
天线尺寸 Antenna size（mm） | 37*37*13 |
线材cable | RG1.13 |
线长Line length | 5cm |
工作环境 Working Environment |
工作温度 Operating temperature（℃） | -40 - +85 |
存储温度 Storage temperature（℃） | -55 - +85 |
湿 度Humidity | 95% 不冷凝 |

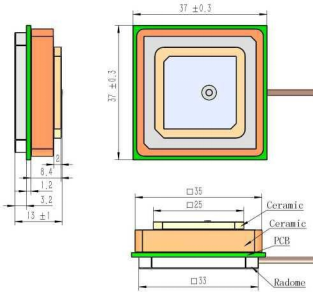

四、 产品尺寸图 |
|
五、 辐射方式 |
