参数表：
一、 陶瓷天线特性
技术要求
技术指标
备注
接收频率范围
Range Of Receiving Frequency
GPS L1:1575.42MHz
北斗B1:1561MHZ
最高增益
Gain at Zenith
2dBi
在30*10 mm接地底板上测试
输出驻波比
Output VSWR
<1.5
中心频率
输出阻抗
Impendance
50Ω
带宽
Band Width
±10MHz
Return Loss≤-10dB
回损≤-10dB
极化方式
Polarization
右旋圆极化(RHCP)
天线轴比
Axis ratio
<3dB
水平面覆盖角度
Horizontal coverage angle
360°
二、 LNA指标
增益（不含馈线）
Gain
28±2dB
噪声系数
Noise figure
<2dB（仅LNA）
Output impedence
带内增益平坦度
Passband Ripple
±2.0dB（仅LNA）
LNA 输出1dB压缩点
1dB compression point output
>-10dBm（仅LNA）
供电电压
Prime power
2.8V-5.0V
工作电流
Operating current
≤20mA
三、 工作环境
工作温度
Operational Temperature
-25℃～+75℃
存储温度
Storage Temperature
-40℃～+85℃
湿度
Wet degree
40%～95%
四、 结构特性
尺寸mm
Size
28*28*8.3mm
陶瓷片尺寸
Antenna Size
25*25*4mm
接头
connector
SMA公头
线材
cable
RG174线
线长
Length
10cm

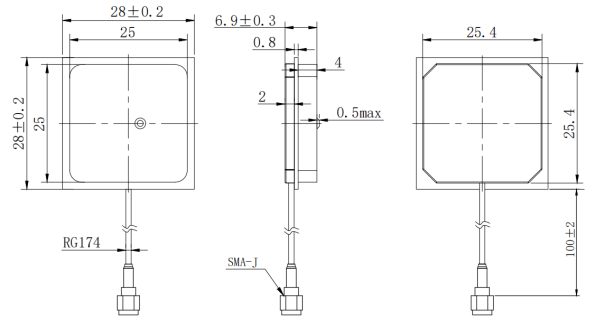

六、结构图
