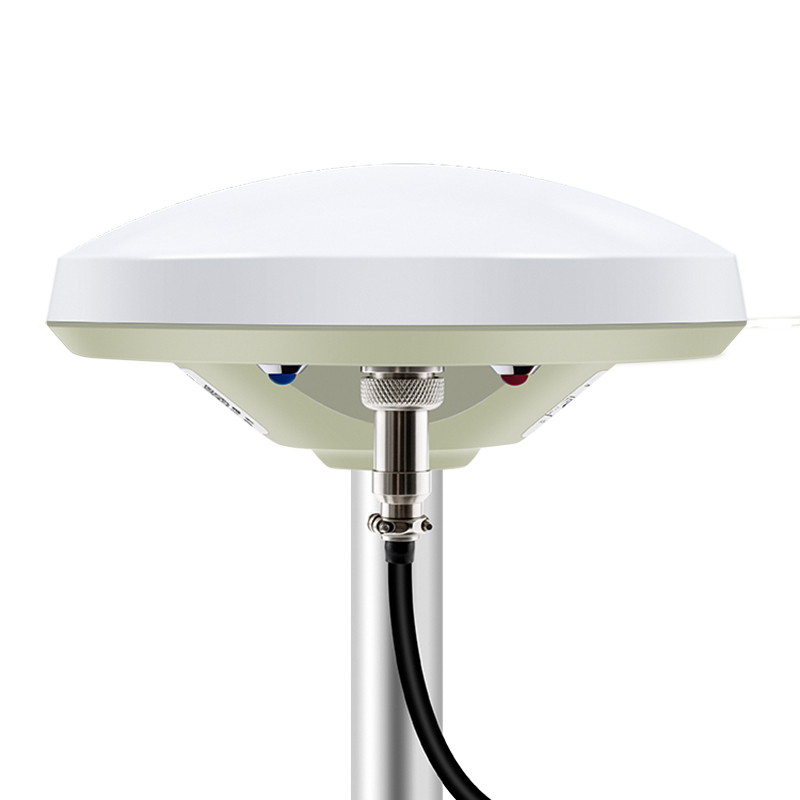

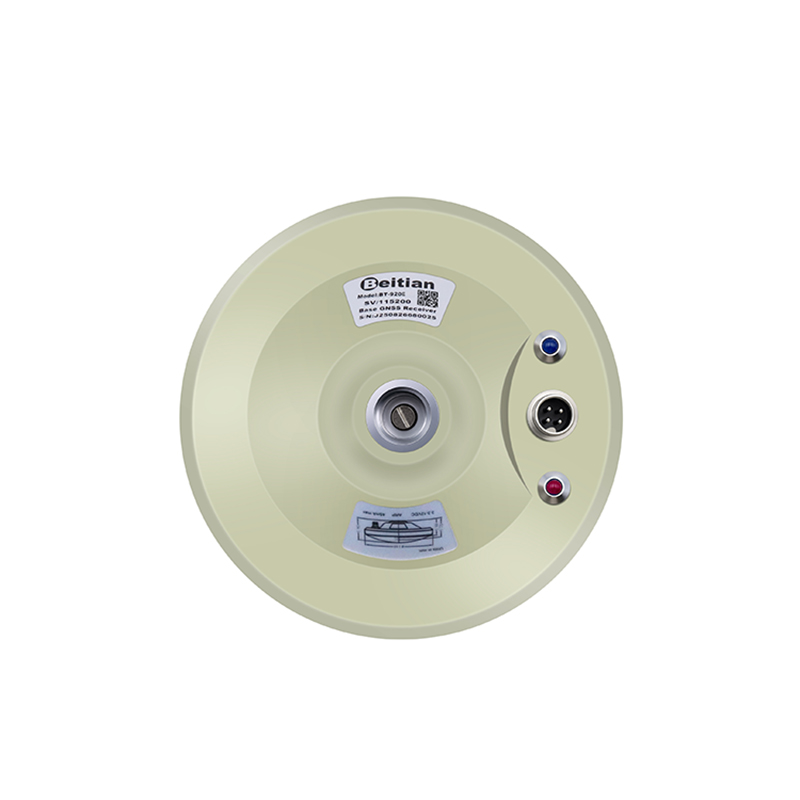

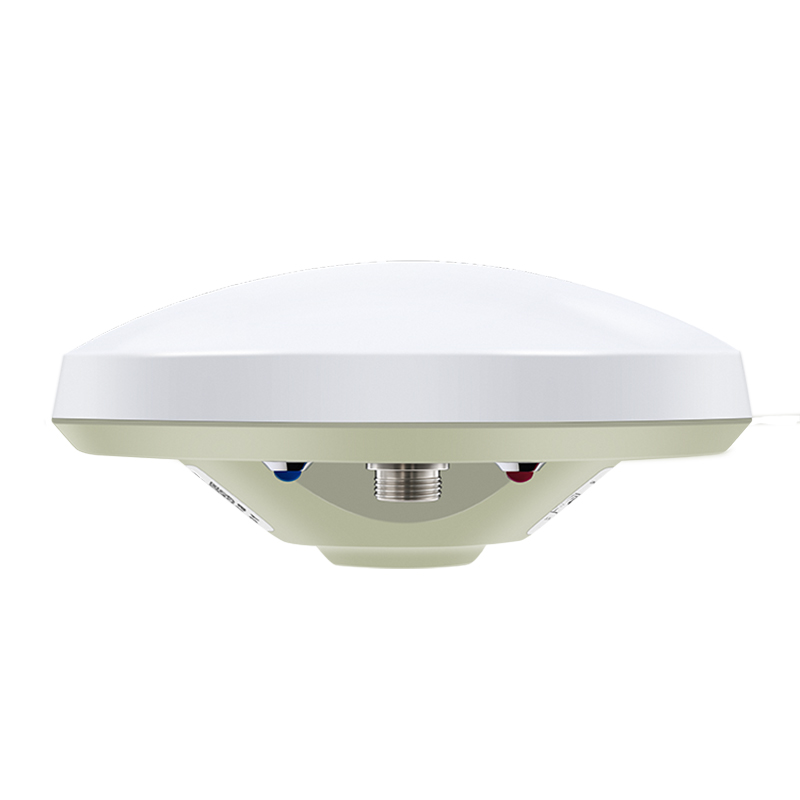

RTK GNSS接收机BT-920E (UM980)

参 数

说 明

芯片特性

芯片

RTK GNSS接收机

频率

BDS B1I/B2I/B3I/B1C/B2a/B2b*

GPS L1C/A/L2P (Y)/L2C/L5

GLONASS L1/L2

Galileo E1/E5a/E5b/E6*

QZSS L1/L2/L5/L6*

通道

1408 通道，基于NebulasIV

精度

单点定位(RMS)

平面：1.5 m

高程：2.5 m

DGPS (RMS)

平面：0.4 m

高程：0.8 m

RTK (RMS)

平面：0.8 cm+1 ppm

高程：1.5 cm+1 ppm

观测精度（RMS）

BDS

GPS

GLONASS

Galileo

B1I/B1C/L1C/L1C/A/G1/E1

伪距

10cm

10cm

10cm

10cm

B1I/B1C/L1C/L1C/A/G1/E1

载波相位

1mm

1mm

1mm

1mm

B2I/B2a/B2b/L5/E5a/E5b

伪距

10cm

10cm

10cm

10cm

B2I/B2a/B2b/L5/E5a/E5b

载波相位

1mm

1mm

1mm

1mm

B3I/L2P(Y)/L2C/G2

伪距

10cm

10cm

10cm

10cm

B3I/L2P(Y)/L2C/G2

载波相位

1mm

1mm

1mm

1mm

时间精度 (RMS)

20ns

速度精度 (RMS)

0.2m/s

启动时间

冷启动

<20s

初始化时间

<5s (典型值)

初始化可靠性

>99.9%

输出数据

波特率

4800bps - 921600bps，默认115200bps

输出电平

TTL电平

差分数据

RTCM V3.X

输出语句

默认：GGA、RMC、TVG、GSA、GSV

数据格式

NMEA-0183, Unicore*

更新频率

≤50Hz* 默认：1Hz

电源消耗

电压

直流 3.6V-6.0V，典型:5.0V

电流

180mA/5.0V

物理参数

尺寸

Φ140*59.5mm

连接器

航空头GX12-4

重量（g）

≤550

环境

操作温度

-40 °C ~ +85°C

存储温度

-40°C ~ +105°C

指示灯

PWR灯

上电红灯常亮，表示有电源输入

RTK灯

移动端未进入RTK模式，灯不亮；进入RTK Fixed模式，蓝灯常亮。基准站端不管任何状态都不亮。
