图数传参数
说 明
通用
工作频段
2401.5-2481.5MHz1427.9-1447.9MHz806-826 MHz

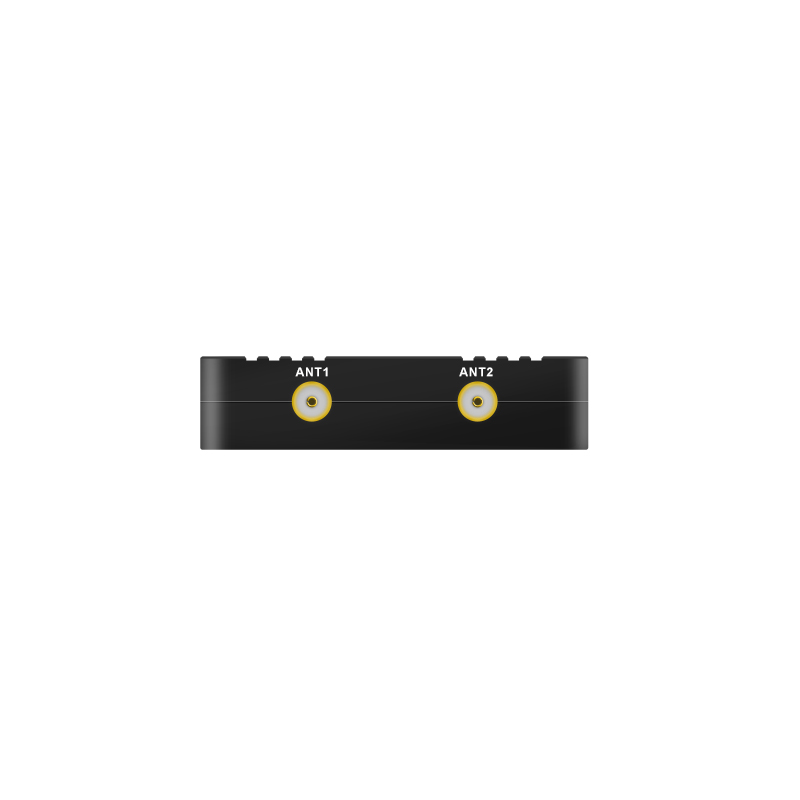

射频通道
支持单发双收（1T2R）
发送功率
2.4G（默认）/1.4G/800M 25dBm±2
组网模式
星型组网，**1+16节点
传输距离
10KM
信道带宽
1.4MHz/3MHz/5MHz/10MHz/20MHz
调制方式
QPSK/16QAM/64QAM
**速率
上下行共享30Mbps
通信加密
ZUC，SNOW3G，AES三种加密方式可选
传输方式
支持单播、组播、广播
传输时延
开机时延15s两节点单向平均ping包时延<=15ms
配置管理
支持通过WEBUI满足基本配置/上报/查询功能
跳频
支持动态跳频
模式切换
支持配置点对点和点对多点组网模式切换
物理参数
说明
电源消耗
电压
DC 7-36V；推荐12.0V±10%
功耗
**速率情况下平均功耗值：3W
组网无业务待机平均功耗：1W
尺寸
87.5*56.4*13.5mm
重量
118克

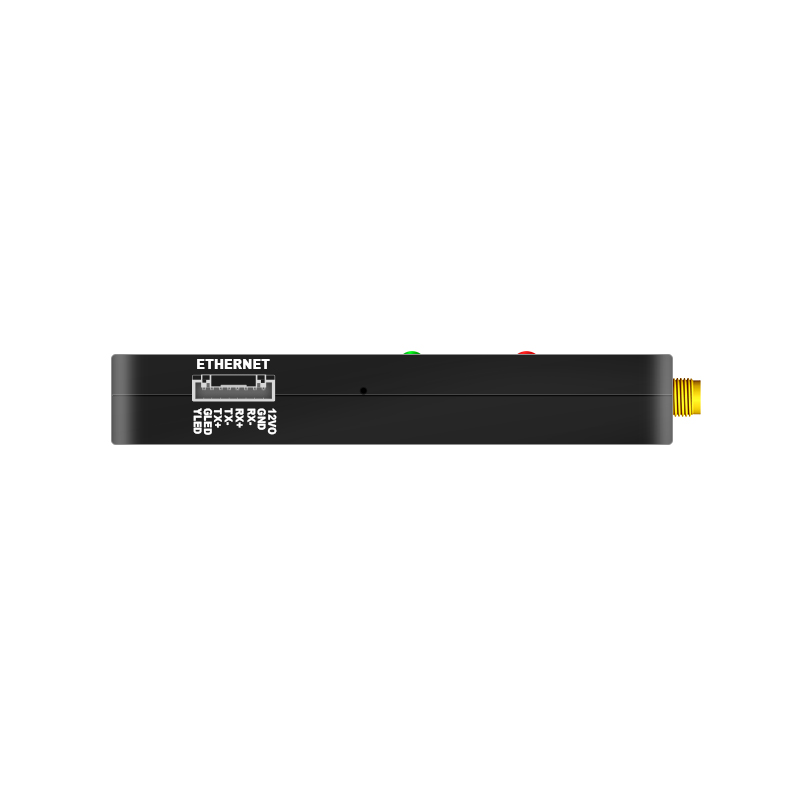

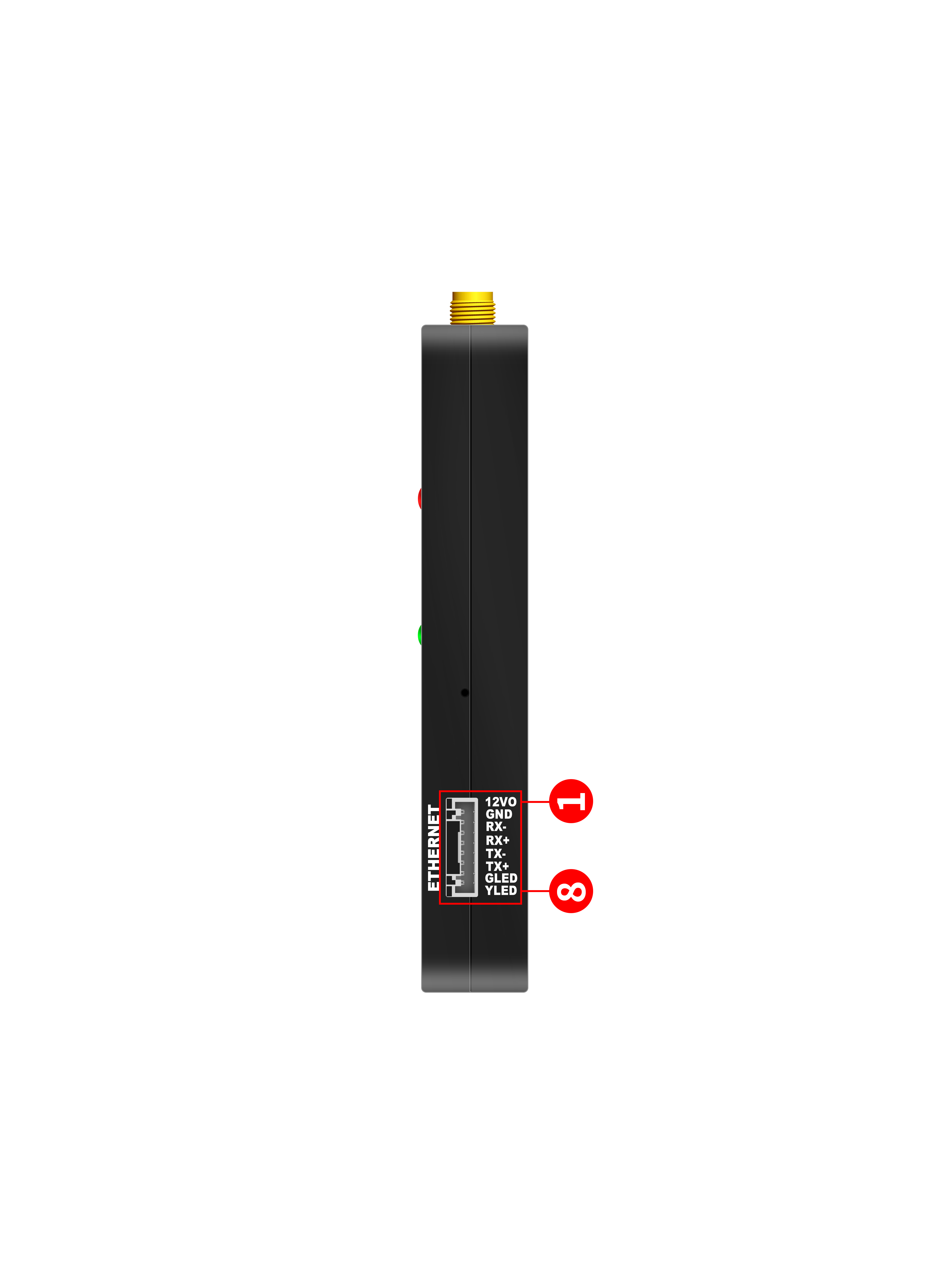

连接器
1*1.25间距8pin带锁座子
1*1.25间距6pin带锁座子
1*1.25间距4pin带锁座子
环境
操作温度
-40 °C ~ +85°C
存储温度
-40°C ~ +105°C

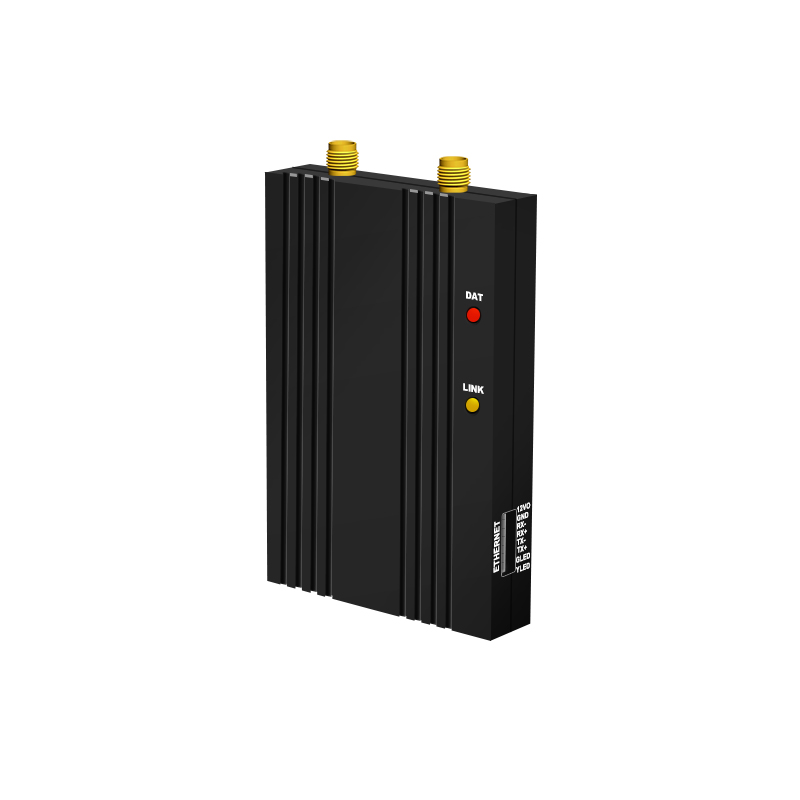

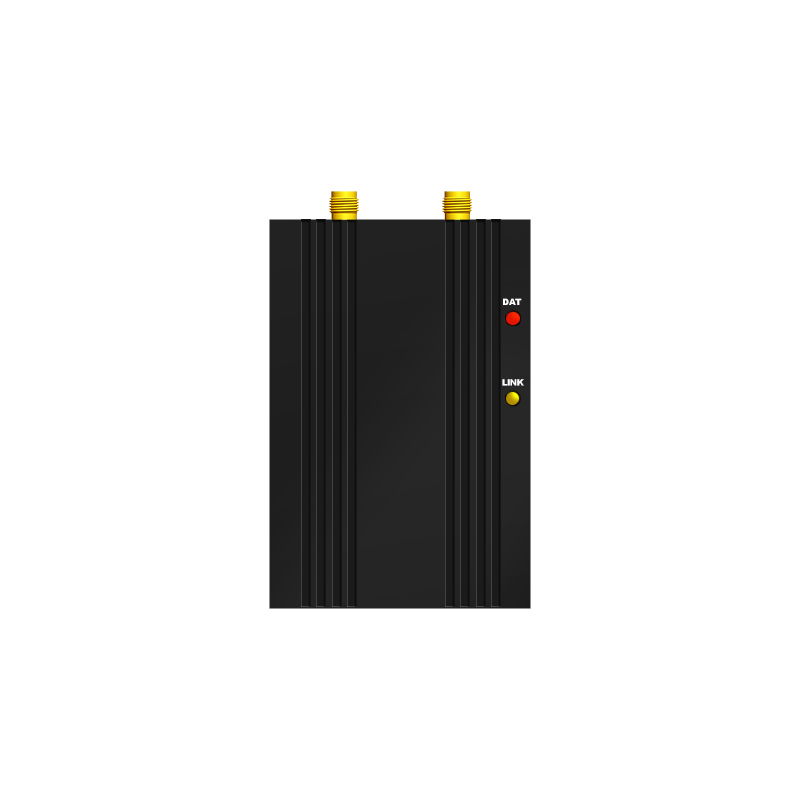

指示灯
DAT
有数据时红灯闪烁
LINK
蓝色：处于中心端模式
绿色：处于接收端模式

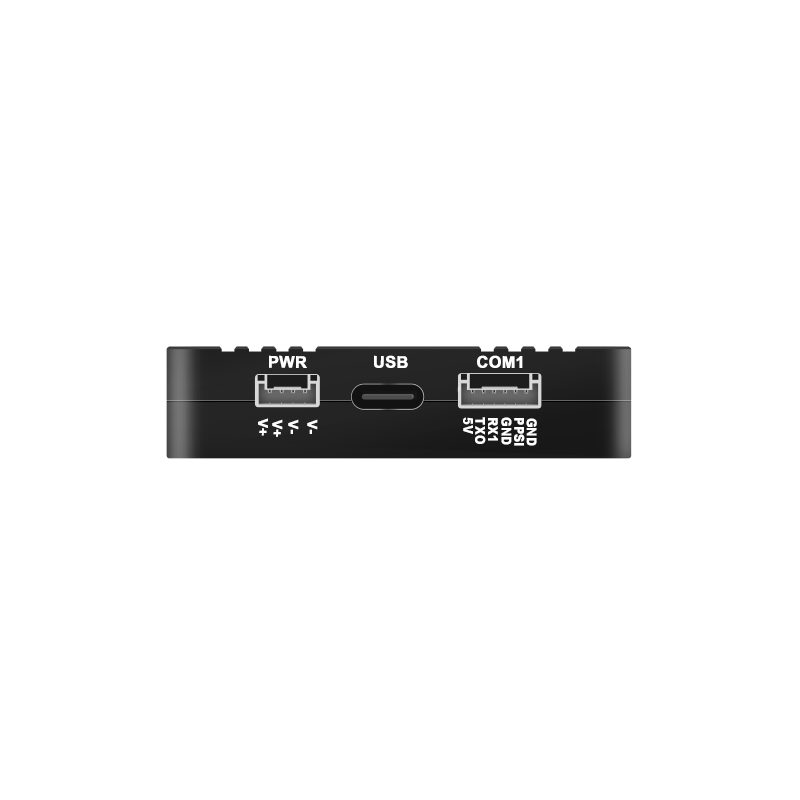

外设
Type-C
支持调试、配置，USB电平，固定波特率115200bps
功能：
1：支持调试、配置AT指令
2：传输数据
