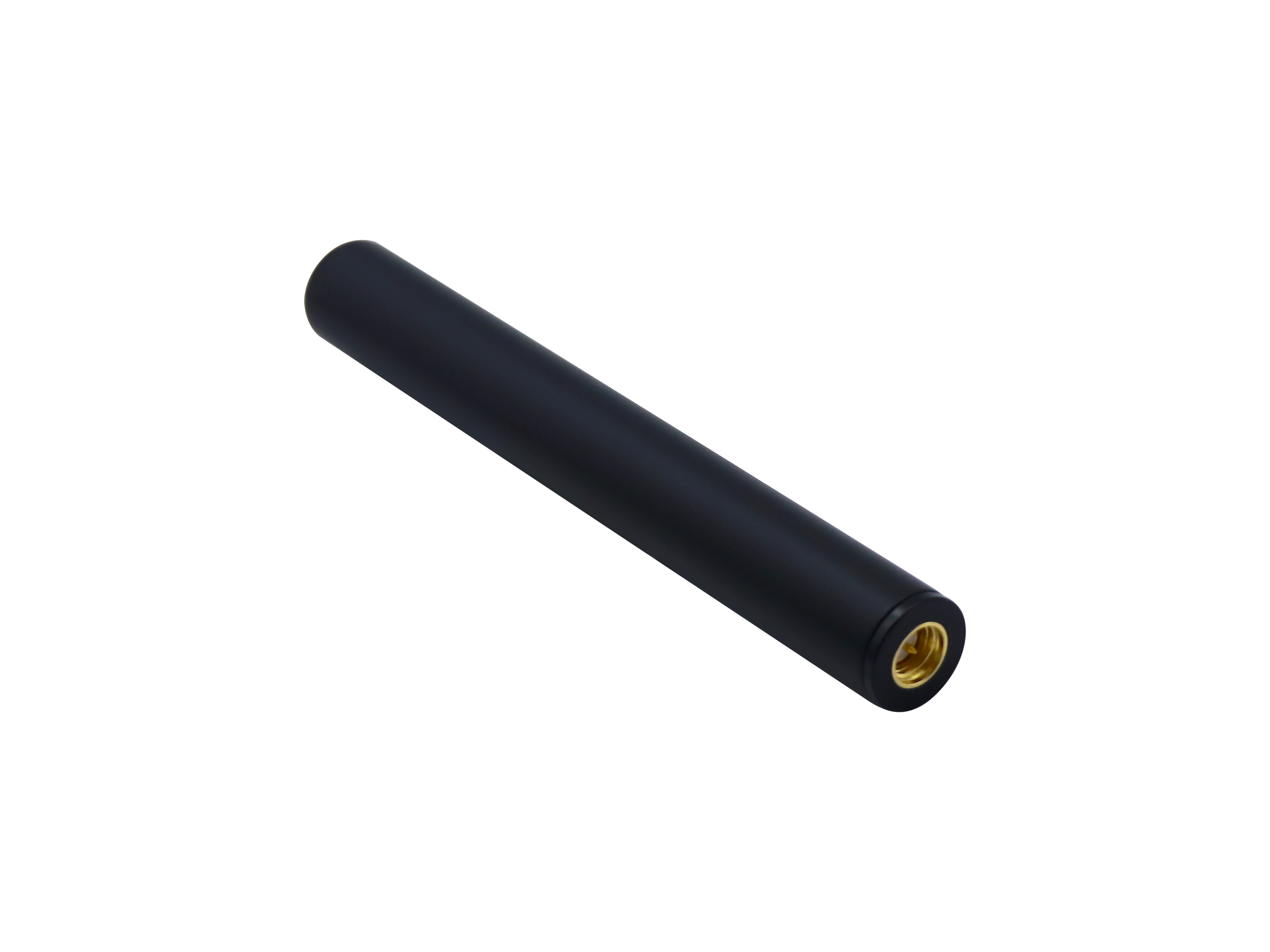

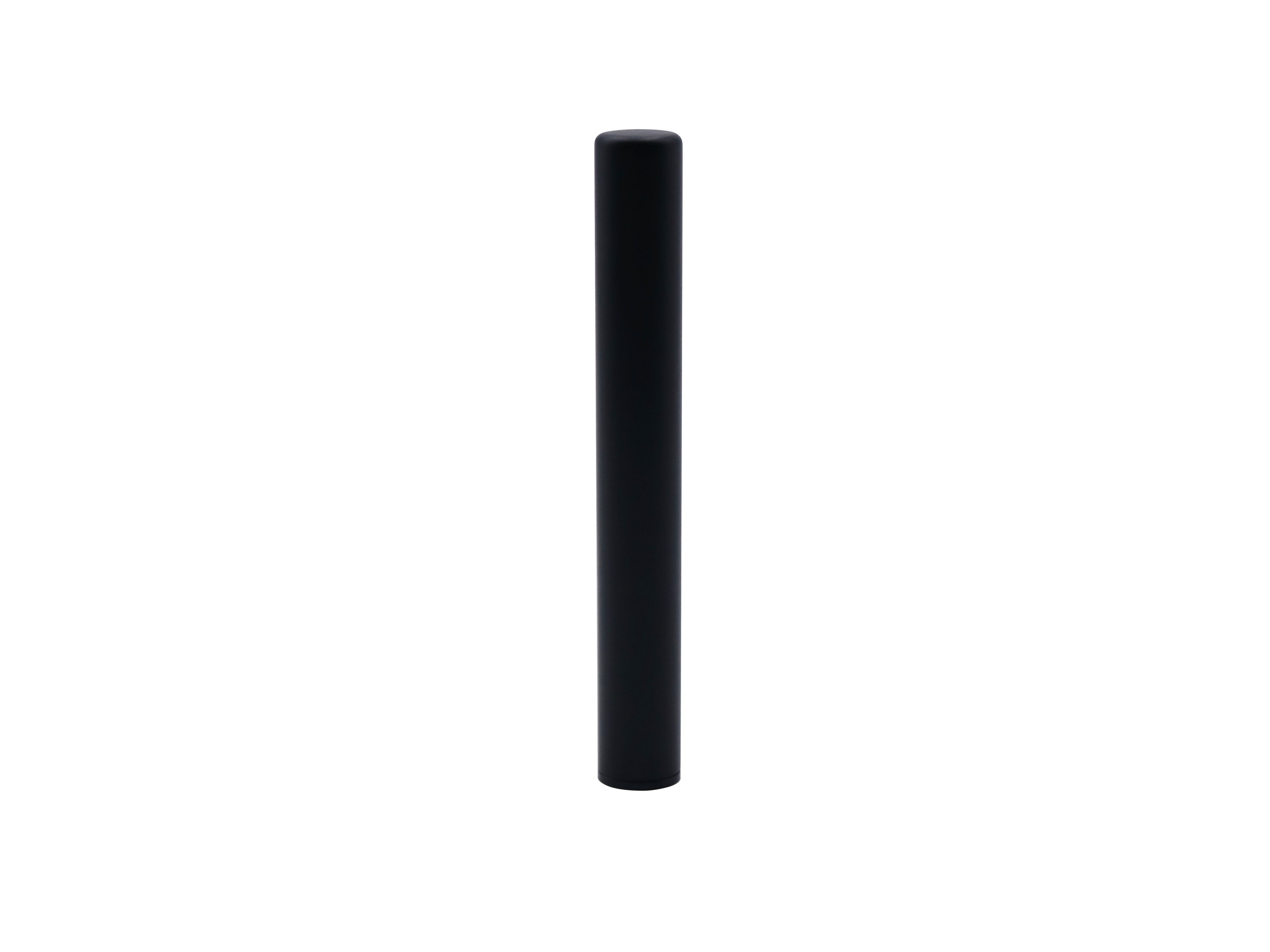

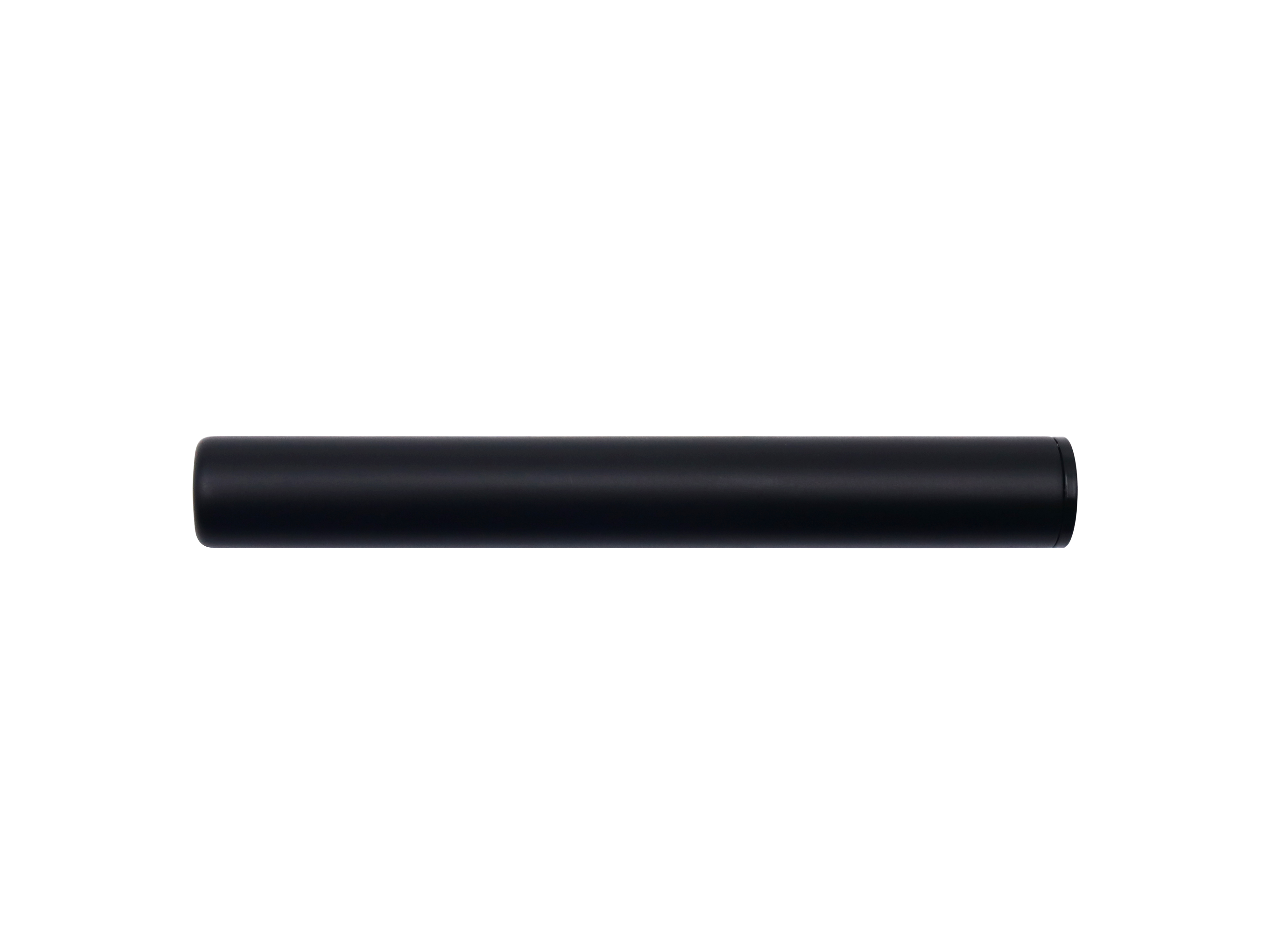

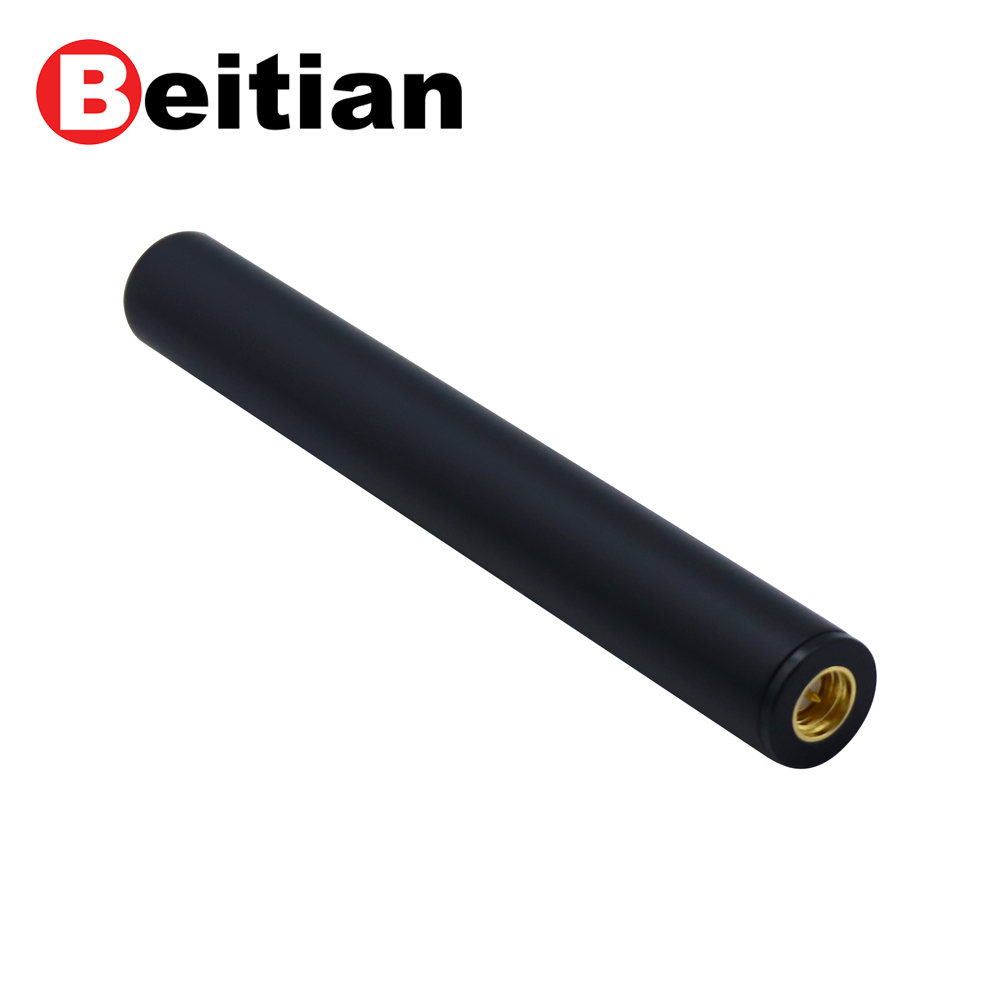

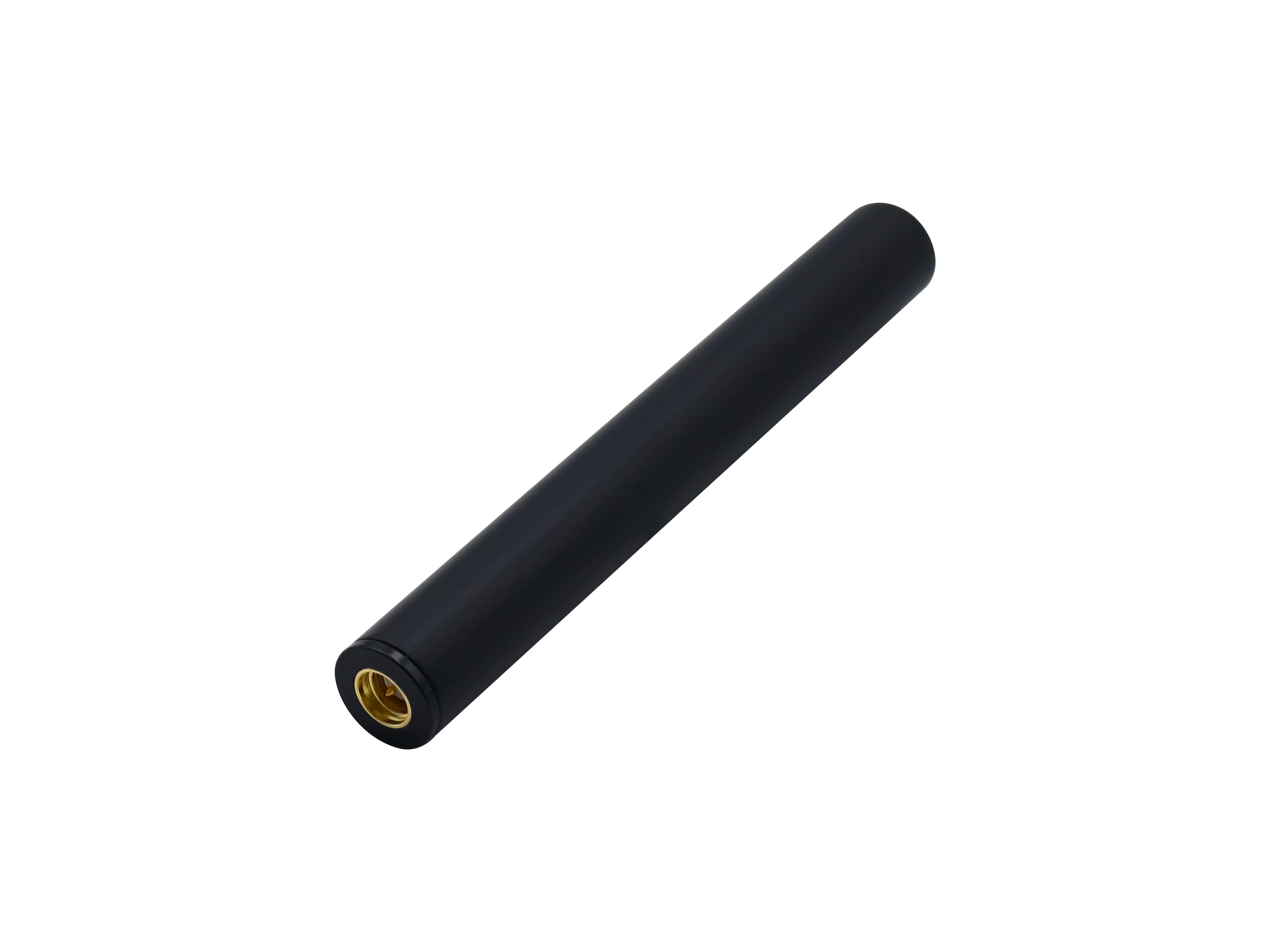

天通无源收发天线BT-622

产品详情

产品规格书

天通无源收发天线

BT-622

版本:5.13

日期：2026.7

产品介绍
	BT-622是一款天通卫星移动通信S波段转用收发天线，该天线具有高增益、收发一体及高可靠性等特点，可有效满足天通手持终端使用需求。
应用领域
该天线配套天通手持终端使用，广泛应用于应急救援、边防、野外作业、科研、无地面网络区域卫星语音/数据通信。
主要技术参数
天线特性
频率范围	发射TX:1980-2010MHz 接收RX:2170-2200MHz
阻　抗	50欧姆
极化方式	左旋圆极化
天线轴比（顶点）	≤3.0dB（法向）
水平面覆盖角度	360°
输出驻波	≤2.0
增益	TX频段; ±35°仰角内：≥2.0dBic +45°仰角内：≥1.5dBic RX频段; ±35°仰角内：≥2.0dBic +45°仰角内：≥1.5dBic
结构特性
天线尺寸	Φ13*100mm
接头形式	SMA-J
天线重量	12g
环境适应性
工作温度	-40℃-+70℃
存储温度	-40℃-+70℃
湿度	95±3％
产品尺寸图（未标注尺寸公差按±0.3mm计）
带防水胶圈：不带防水胶圈：
